Редуктор Ц2-750-12,5
Редукторы горизонтальные Ц2-750-12,5 нашли широкое применение во многих отраслях машиностроения. Они используются в таких устройствах, где нужно изменить крутящий момент и число оборотов электродвигателей, приводов и прочих механизмов.
Редукторы Ц2-750-12,5 имеют параллельное расположение осей с цилиндрическим типом передачи.
Основные условия работы редуктора Ц2-750-12,5:
• Работает при постоянных и переменных нагрузках.
• Имеет высокий коэффициент полезного действия (свыше 95%) .
• Работает как с переменными нагрузками, так и в режиме 24 часа.
• Валы вращаются как в одну, так и в другую сторону с максимальной скоростью 1500 оборотов в минуту.
• Температура внешней среды от -40°С до 50°С,
• Работает в запыленной, но неагрессивной среде.
Наши специалисты проконсультируют по любому интересующему Вас вопросу и помогут оформить заказ. Компания «Зевс» предоставляет гарантию производителя на 36 месяцев. Каждый редуктор проходит проверку перед отправкой на плавность хода, шум и вибрацию. Отправка осуществляется в оговоренные сроки. Доставка по всей Украине
Варианты сборки редуктора Ц2-750-12,5:
Технические характеристики редуктора Ц2-750-12,5:
Передаточное число |
12.5 |
|||
Момент кручения на выходе, Нм |
Режим работы |
Непрерывный Н (ПВ=100%) |
22500 |
|
Весьма тяжелый ВТ (ПВ=60%) |
26500 |
|||
Тяжелый Т (ПВ=40%) |
27200 |
|||
Средний С (ПВ=25%) |
43000 |
|||
Легкий Л (ПВ=15%) |
58000 |
|||
Скорость ращения быстроходного вала, об/мин |
1500 |
|||
Нагрузка на входном валу, Н |
Режим работы |
Непрерывный Н (ПВ=100%) |
5300 |
4600 |
Тяжелый Т (ПВ=40%) |
5800 |
5100 |
||
Средний С (ПВ=25%) |
7300 |
6400 |
||
Легкий Л (ПВ=15%) |
8500 |
7500 |
||
Нагрузка на выходном валу, Н |
Режим работы |
Непрерывный Н (ПВ=100%) |
37500 |
|
Весьма тяжелый ВТ (ПВ=60%) |
32000 |
|||
Тяжелый Т (ПВ=40%) |
41200 |
|||
Средний С (ПВ=25%) |
51800 |
|||
Легкий Л (ПВ=15%) |
60200 |
|||
Вес устройства, кг |
1650 |
Размеры цилиндрического кранового редуктора Ц2-750-12,5:
AWT |
Awб |
A |
A1 |
B |
H |
H1 |
h |
h1 |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
d |
n |
450 |
300 |
900 |
560 |
650 |
783 |
355 |
40 |
100 |
1455 |
1040 |
225 |
494 |
570 |
645 |
46 |
8 |
Размеры валов конической формы цилиндрического кранового редуктора Ц2-750-12,5:
Вал, расположенный на входе |
Вал, расположенный на выходе |
||||||||||
d |
d1 |
l |
l1 |
b |
t |
d |
d1 |
l |
l1 |
b |
t |
80 |
М56×4 |
170 |
130 |
20 |
41.25 |
170 |
М125×4 |
300 |
240 |
40 |
88 |
Размеры валов цилиндрической формы кранового редуктора Ц2-750-12,5:
Вал, расположенный на выходе |
||||||||
d |
d1 |
d2 |
l |
l1 |
b |
t |
n |
L |
170s6 |
105 |
М16 |
240 |
26 |
40 |
184 |
3 |
595 |
Таблица размеров вала, расположенного на выходе, имеющего вид зубчатой полумуфты редуктора Ц2-750-12,5:
b |
d |
d1 |
d2 |
L |
l |
l1 |
Зацепление |
|
m |
z |
|||||||
60 |
504 |
200F8 |
290 |
480 |
20 |
90 |
12 |
40 |

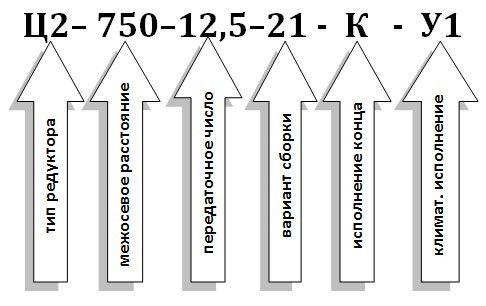

Пример условного обозначения редуктора Ц2-750-12,5 при заказе:
