Редуктор Ц2-750-16
Редукторами Ц2-750-16 называют двухступенчатые горизонтальные устройства, главной задачей которых является изменение крутящего момента и скорости вращения в электродвигателях.
Ц2-750-16 широко применяются в области машиностроения. Их конструкция является очень надежной и простой. Корпус редуктора может быть изготовлен из чугуна или другого материала.
Условия применения редуктора Ц2-750-16:
• Применяют в слабо запыленном помещении или на открытом воздухе.
• Среда их применения не должна быть агрессивной и взрывоопасной.
• Вращение валов возможно в разные стороны.
• Редукторы работают при переменных нагрузках с периодическими остановками, а так же в режиме 24 часа.
• Скорость вращения на входе не должна быть больше, чем 1500 об/мин, окружная скорость зубчатых передач не должна превышать 12 м/с,.
• Данные редукторы продуктивно работают как с прямой, так и с реверсивной нагрузкой.
Наши специалисты проконсультируют по любому интересующему Вас вопросу и помогут оформить заказ. Компания «Зевс» предоставляет гарантию производителя на 36 месяцев. Каждый редуктор проходит проверку перед отправкой на плавность хода, шум и вибрацию. Отправка осуществляется в оговоренные сроки. Доставка по всей Украине
Варианты сборки редуктора Ц2-750-16:
Технические характеристики редуктора Ц2-750-16:
|
Передаточное число |
16 |
|||
|
Момент кручения на выходе, Нм |
Режим работы |
Непрерывный Н (ПВ=100%) |
22500 |
|
|
Весьма тяжелый ВТ (ПВ=60%) |
26500 |
|||
|
Тяжелый Т (ПВ=40%) |
27200 |
|||
|
Средний С (ПВ=25%) |
43000 |
|||
|
Легкий Л (ПВ=15%) |
58000 |
|||
|
Скорость ращения быстроходного вала, об/мин |
1500 |
|||
|
Нагрузка на входном валу, Н |
Режим работы |
Непрерывный Н (ПВ=100%) |
4600 |
4100 |
|
Тяжелый Т (ПВ=40%) |
5100 |
4600 |
||
|
Средний С (ПВ=25%) |
6400 |
5700 |
||
|
Легкий Л (ПВ=15%) |
7500 |
6700 |
||
|
Нагрузка на выходном валу, Н |
Режим работы |
Непрерывный Н (ПВ=100%) |
37500 |
|
|
Весьма тяжелый ВТ (ПВ=60%) |
32000 |
|||
|
Тяжелый Т (ПВ=40%) |
41200 |
|||
|
Средний С (ПВ=25%) |
51800 |
|||
|
Легкий Л (ПВ=15%) |
60200 |
|||
|
Вес устройства, кг |
1650 |
|||
Размеры цилиндрического кранового редуктора Ц2-750-16:
|
AWT |
Awб |
A |
A1 |
B |
H |
H1 |
h |
h1 |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
d |
n |
|
450 |
300 |
900 |
560 |
650 |
783 |
355 |
40 |
100 |
1455 |
1040 |
225 |
494 |
570 |
645 |
46 |
8 |
Размеры валов конической формы цилиндрического кранового редуктора Ц2-750-16:
|
Вал, расположенный на входе |
Вал, расположенный на выходе |
||||||||||
|
d |
d1 |
l |
l1 |
b |
t |
d |
d1 |
l |
l1 |
b |
t |
|
80 |
М56×4 |
170 |
130 |
20 |
41.25 |
170 |
М125×4 |
300 |
240 |
40 |
88 |
Размеры валов цилиндрической формы кранового редуктора Ц2-750-16:
|
Вал, расположенный на выходе |
||||||||
|
d |
d1 |
d2 |
l |
l1 |
b |
t |
n |
L |
|
170s6 |
105 |
М16 |
240 |
26 |
40 |
184 |
3 |
595 |
Таблица размеров вала, расположенного на выходе, имеющего вид зубчатой полумуфты редуктора Ц2-750-16:
|
b |
d |
d1 |
d2 |
L |
l |
l1 |
Зацепление |
|
|
m |
z |
|||||||
|
60 |
504 |
200F8 |
290 |
480 |
20 |
90 |
12 |
40 |

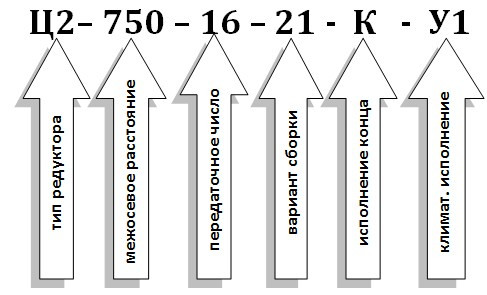

Пример условного обозначения редуктора Ц2-750-16 при заказе:
