Редуктор Ц2-750-40
Горизонтальный редуктор с цилиндрическим типом передачи Ц2-750-40 является двухступенчатым. Он применяется с различными приводами для изменения их числа оборотов и крутящего момента. Это надежный помощник с широким спектром применения в отраслях машиностроения.
Условия применения редуктора Ц2-750-40:
• Применяют в слабо запыленном помещении или на открытом воздухе.
• Среда их применения не должна быть агрессивной и взрывоопасной.
• Вращение валов возможно в разные стороны.
• Редукторы работают при переменных нагрузках с периодическими остановками, а так же в режиме 24 часа.
• скорость вращения на входе не должна быть больше, чем 1500 об/мин, окружная скорость зубчатых передач не должна превышать 12 м/с,.
• Данные редукторы продуктивно работают как с прямой, так и с реверсивной нагрузкой.
Наши специалисты проконсультируют по любому интересующему Вас вопросу и помогут оформить заказ. Компания «Зевс» предоставляет гарантию от производителя на 36 месяцев. Каждый редуктор проходит проверку перед отправкой на плавность хода, шум и вибрацию. Отправка осуществляется в оговоренные сроки. Доставка по всей Украине
Варианты сборки редуктора Ц2-750-40:
Технические характеристики редуктора Ц2-750-40:
Передаточное число |
40 |
|||
Момент кручения на выходе, Нм |
Режим работы |
Непрерывный Н (ПВ=100%) |
20600 |
|
Весьма тяжелый ВТ (ПВ=60%) |
25000 |
|||
Тяжелый Т (ПВ=40%) |
25000 |
|||
Средний С (ПВ=25%) |
53000 |
|||
Легкий Л (ПВ=15%) |
73000 |
|||
Скорость ращения быстроходного вала, об/мин |
1500 |
|||
Нагрузка на входном валу, Н |
Режим работы |
Непрерывный Н (ПВ=100%) |
2800 |
|
Тяжелый Т (ПВ=40%) |
3100 |
|||
Средний С (ПВ=25%) |
4500 |
|||
Легкий Л (ПВ=15%) |
5300 |
|||
Нагрузка на выходном валу, Н |
Режим работы |
Непрерывный Н (ПВ=100%) |
35800 |
|
Весьма тяжелый ВТ (ПВ=60%) |
32000 |
|||
Тяжелый Т (ПВ=40%) |
41200 |
39500 |
||
Средний С (ПВ=25%) |
54400 |
57500 |
||
Легкий Л (ПВ=15%) |
64700 |
67500 |
||
Вес устройства, кг |
1650 |
Размеры цилиндрического кранового редуктора Ц2-750-40:
AWT |
Awб |
A |
A1 |
B |
H |
H1 |
h |
h1 |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
d |
n |
450 |
300 |
900 |
560 |
650 |
783 |
355 |
40 |
100 |
1455 |
1040 |
225 |
494 |
570 |
645 |
46 |
8 |
Размеры валов конической формы цилиндрического кранового редуктора Ц2-750-40:
Вал, расположенный на входе |
Вал, расположенный на выходе |
||||||||||
d |
d1 |
l |
l1 |
b |
t |
d |
d1 |
l |
l1 |
b |
t |
80 |
М56×4 |
170 |
130 |
20 |
41.25 |
170 |
М125×4 |
300 |
240 |
40 |
88 |
Размеры валов цилиндрической формы кранового редуктора Ц2-750-40:
Вал, расположенный на выходе |
||||||||
d |
d1 |
d2 |
l |
l1 |
b |
t |
n |
L |
170s6 |
105 |
М16 |
240 |
26 |
40 |
184 |
3 |
595 |
Таблица размеров вала, расположенного на выходе, имеющего вид зубчатой полумуфты редуктора Ц2-750-40:
b |
d |
d1 |
d2 |
L |
l |
l1 |
Зацепление |
|
m |
z |
|||||||
60 |
504 |
200F8 |
290 |
480 |
20 |
90 |
12 |
40 |

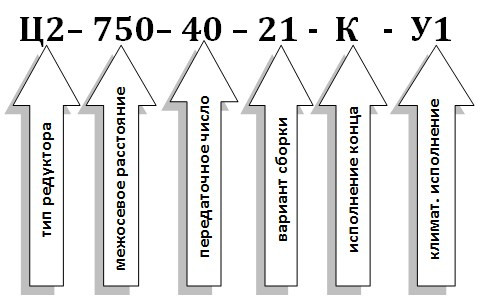

Пример условного обозначения редуктора Ц2-750-40 при заказе:
