Редуктор Ц2-750-50
Редуктор Ц2-750-50 является очень надежным и простым в применении и представляет собой горизонтальный двухступенчатый механизм. Тип передачи у него цилиндрический. Он нашел свое применение в отраслях машиностроения. Используют редуктор Ц2 там, где нужно изменить число оборотов и крутящий момент различных приводов и электродвигателей. К примеру, в устройствах кранов, подъемников, транспортеров и других установок.
Горизонтальный редуктор Ц2-750-50 имеет ряд условий для эксплуатации:
• Высокий коэффициент полезного действия (свыше 95%) .
• Работает как с переменными нагрузками, так и в режиме 24 часа.
• Вращение валов как в одну, так и в обратную сторону.
• Точность передачи крутящего момента.
• Работает в умерено запыленной неагрессивной среде.
• Нагрузка одного направления или реверсивная.
Наши специалисты проконсультируют по любому интересующему Вас вопросу и помогут оформить заказ. Компания «Зевс» предоставляет гарантию производителя на 36 месяцев. Каждый редуктор проходит проверку перед отправкой на плавность хода, шум и вибрацию. Отправка осуществляется в оговоренные сроки. Доставка по всей Украине
Варианты сборки редуктора Ц2-750-50:
Технические характеристики редуктора Ц2-750-50:
|
Передаточное число |
50 |
||
|
Момент кручения на выходе, Нм |
Режим работы |
Непрерывный Н (ПВ=100%) |
20600 |
|
Весьма тяжелый ВТ (ПВ=60%) |
25000 |
||
|
Тяжелый Т (ПВ=40%) |
25000 |
||
|
Средний С (ПВ=25%) |
53000 |
||
|
Легкий Л (ПВ=15%) |
73000 |
||
|
Скорость ращения быстроходного вала, об/мин |
1500 |
||
|
Нагрузка на входном валу, Н |
Режим работы |
Непрерывный Н (ПВ=100%) |
2500 |
|
Тяжелый Т (ПВ=40%) |
3700 |
||
|
Средний С (ПВ=25%) |
4000 |
||
|
Легкий Л (ПВ=15%) |
4700 |
||
|
Нагрузка на выходном валу, Н |
Режим работы |
Непрерывный Н (ПВ=100%) |
35800 |
|
Весьма тяжелый ВТ (ПВ=60%) |
32000 |
||
|
Тяжелый Т (ПВ=40%) |
39500 |
||
|
Средний С (ПВ=25%) |
57500 |
||
|
Легкий Л (ПВ=15%) |
67500 |
||
|
Вес устройства, кг |
1650 |
||
Размеры цилиндрического кранового редуктора Ц2-750-50:
|
AWT |
Awб |
A |
A1 |
B |
H |
H1 |
h |
h1 |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
d |
n |
|
450 |
300 |
900 |
560 |
650 |
783 |
355 |
40 |
100 |
1455 |
1040 |
225 |
494 |
570 |
645 |
46 |
8 |
Размеры валов конической формы цилиндрического кранового редуктора Ц2-750-50:
|
Вал, расположенный на входе |
Вал, расположенный на выходе |
||||||||||
|
d |
d1 |
l |
l1 |
b |
t |
d |
d1 |
l |
l1 |
b |
t |
|
80 |
М56×4 |
170 |
130 |
20 |
41.25 |
170 |
М125×4 |
300 |
240 |
40 |
88 |
Размеры валов цилиндрической формы кранового редуктора Ц2-750-50:
|
Вал, расположенный на выходе |
||||||||
|
d |
d1 |
d2 |
l |
l1 |
b |
t |
n |
L |
|
170s6 |
105 |
М16 |
240 |
26 |
40 |
184 |
3 |
595 |
Таблица размеров вала, расположенного на выходе, имеющего вид зубчатой полумуфты редуктора Ц2-750-50:
|
b |
d |
d1 |
d2 |
L |
l |
l1 |
Зацепление |
|
|
m |
z |
|||||||
|
60 |
504 |
200F8 |
290 |
480 |
20 |
90 |
12 |
40 |

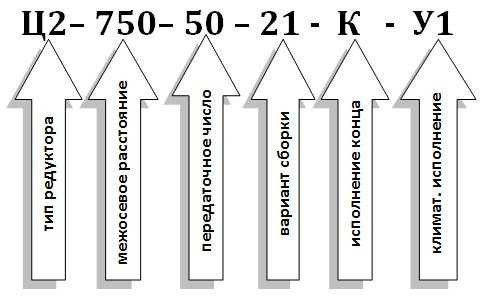

Пример условного обозначения редуктора Ц2-750-50 при заказе:
