Двухступенчатый цилиндрический редуктор Ц2Н-630-10 с передачей Новикова
Редуктор Ц2Н-630-10 - универсальное средство, позволяющее оптимизировать рабочий процесс путем редуцирования механических величин и влияния на их значения. Также данный преобразователь позволяет передавать полученные значения на исполнительный механизм, благодаря чему способствует рационализации работы всей конструкции, частью которой он является.
Узнайте больше об универсальном промышленном преобразователе данной серии от менеджеров нашего предприятия. В компании «Промпривод» предоставляют полную информацию и помощь в подборе промышленного оборудования совершенно бесплатно! У нас вы можете купить редуктор Ц2Н-630 в единственном экземпляре или оптом (при этом вы получите значительную скидку) и получить свой заказа в любом населенном пункте Украины.
Конструкция редуктора Ц2Н-630

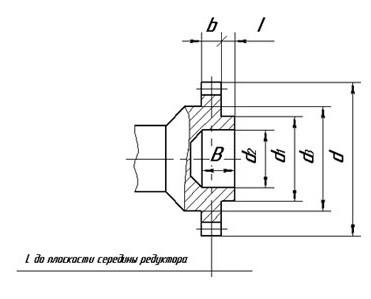

Конструкция тихоходного вала в виде зубчатой полумуфты

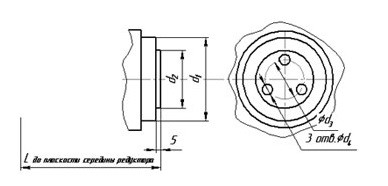

Конструкция тихоходного вала для подсоединения приборов управления
Технические характеристики редукторов Ц2Н-630
Тип редуктора |
Передаточное отношение |
Частота вращения входного вала, мин-1 |
Номинальный крутящий момент на выходном валу, Н*м |
Ц2Н-630 |
10 |
от 750 до 1500 |
71000 ... 75000 |
Габаритные и присоединительные размеры редукторов Ц2Н-630
Типоразмер |
i |
awб |
awт |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
L7 |
L8 |
L9 |
D |
D1 |
D2 |
Ц2Н-630 |
8 - 28 |
400 |
630 |
1960 |
1770 |
970 |
575 |
210 |
360 |
610 |
760 |
1920 |
660 |
52 |
110 |
220 |
31,5-50 |
170 |
570 |
80 |
Типоразмер |
i |
H |
H1 |
H2 |
H3 |
H4 |
B |
B1 |
B2 |
B3 |
B4 |
Ц2Н-630 |
8 - 28 |
1220 |
630 |
60 |
116 |
231 |
650 |
540 |
760 |
28 |
50 |
31,5-50 |
85 |
22 |
Присоединительные элементы для струйной системы смазки редукторов
Типоразмер |
Необходимость струйной системы смазки при передаточных отношениях |
Диаметр трубы коллектора, øg |
Размеры под патрубок для отвода масла |
||||
Ц2Н-630 |
8,0 / 35,5 |
40,0; 45,0; 50,0 |
G11/2 - B |
d |
d1 |
d2 |
d3 |
требуется струйная смазка |
струйная смазка не требуется |
110 |
210 |
М16-7Н |
170 |
Технические характеристики редуктора Ц2Н-630
Типоразмер редуктора |
Ц2Н-630 |
||||||||||||||||||
Номинальное передаточное отношение, i |
8 |
9,0 |
10 |
11,2 |
12,5 |
14 |
16,0 |
18 |
20 |
22,4 |
25 |
28 |
31,5 |
35,5 |
40 |
45 |
50 |
||
Номинальный крутящий момент на тихоходном валу, Т, Н*м |
71000 |
75000 |
71000 |
||||||||||||||||
Номинальная частота вращения быстроходного вала, с-1 (об/мин) |
12,5 (750) |
16,(6) (1000) |
25 (1500) |
||||||||||||||||
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца вала, Н |
быстроходного |
10000 |
8000 |
6200 |
5200 |
4800 |
|||||||||||||
тихоход. |
цилиндр. конец |
66500 |
68500 |
66500 |
|||||||||||||||
конец вала в виде части зубчатой п/м |
79800 |
82200 |
79800 |
||||||||||||||||
Масса, кг |
3691 |
Условия эксплуатации редукторов Ц2Н
Характеристика |
Значение |
Режим работы |
Непрерывный и повторно-кратковременный, т. е. при переменных нагрузках с периодическими остановками |
Длительность работы |
До 24 часов в сутки или с периодическими остановками |
Тип нагрузки |
Одного направления или реверсивная |
Вращение валов |
В любую сторону |
Среда |
Неагрессивная, атмосфера типа I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3 |
Климатическое исполнение |
У1, У2, У3, УХЛ-4, Т1, Т2, Т3 и О4 по ГОСТ 15150 |

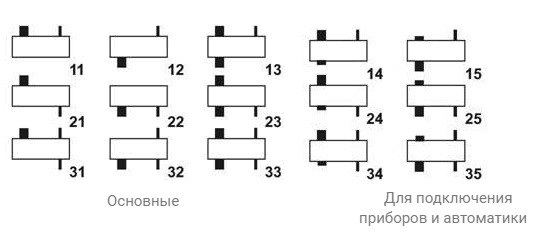

Варианты сборки редукторов Ц2Н

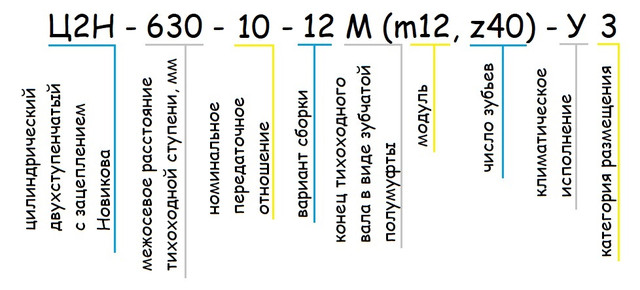

Пример условного обозначения редукторов Ц2Н-630
