Двухступенчатый цилиндрический редуктор Ц2Н-710-28 с передачей Новикова
Цилиндрический редуктор Ц2Н-710-28 позволяет рационализировать рабочий процесс, редуцируя скорость вращения и повышая момент кручения. Также данный механизм позволяет передавать полученные значения исполнительному механизму.
Горизонтальное механическое устройство с двумя ступенями функционирует с помощью особого типа зацепления - круговинтового или зацепления Новикова. Такой способ передачи позволяет улучшить эксплуатационные характеристики механизма.
Обращайтесь к производителю отечественных преобразователей - компанию «Промпривод». Здесь вы гарантировано получите:
- Бесплатную консультацию от профессионалов-сотрудников компании для рационального вложения средств.
- Возможность купить редуктор Ц2Н-710 в Украине по самой привлекательной стоимости.
- Значительную скидку при необходимости купить редуктор оптом.
- Отправку груза по всей стране.
- Честную гарантию!
Конструкция редуктора Ц2Н-710

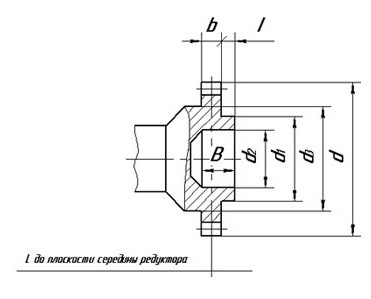

Конструкция тихоходного вала в виде зубчатой полумуфты

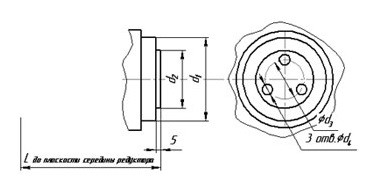

Конструкция тихоходного вала для подсоединения приборов управления
Технические характеристики редукторов Ц2Н-710
Тип редуктора |
Передаточное отношение |
Частота вращения входного вала, мин-1 |
Номинальный крутящий момент на выходном валу, Н*м |
Ц2Н-710 |
28 |
от 750 до 1500 |
100000 |
Габаритные и присоединительные размеры редукторов Ц2Н-710
Типоразмер |
i |
awб |
awт |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
L7 |
L8 |
L9 |
D |
D1 |
D2 |
Ц2Н-710 |
8 - 28 |
450 |
710 |
2250 |
2010 |
1060 |
660 |
210 |
410 |
660 |
870 |
2160 |
742 |
52 |
125 |
250 |
31,5-50 |
170 |
620 |
100 |
Типоразмер |
i |
H |
H1 |
H2 |
H3 |
H4 |
B |
B1 |
B2 |
B3 |
B4 |
Ц2Н-710 |
8 - 28 |
1400 |
710 |
60 |
132 |
262 |
740 |
600 |
780 |
32 |
56 |
31,5-50 |
106 |
28 |
Присоединительные элементы для струйной системы смазки редукторов
Типоразмер |
Необходимость струйной системы смазки при передаточных отношениях |
Диаметр трубы коллектора, øg |
Размеры под патрубок для отвода масла |
||||
Ц2Н-710 |
8,0 / 35,5 |
40,0; 45,0; 50,0 |
G11/2 - B |
d |
d1 |
d2 |
d3 |
требуется струйная смазка |
струйная смазка не требуется |
110 |
210 |
М16-7Н |
170 |
Технические характеристики редуктора Ц2Н-710
Типоразмер редуктора |
Ц2Н-710 |
||||||||||||||||||
Номинальное передаточное отношение, i |
8 |
9 |
10 |
11,2 |
12,5 |
14 |
16 |
18 |
20 |
22,4 |
25 |
28 |
31,5 |
35,5 |
40 |
45 |
50 |
||
Номинальный крутящий момент на тихоходном валу, Т, Н*м |
100000 |
||||||||||||||||||
Номинальная частота вращения быстроходного вала, с-1 (об/мин) |
12,5 (750) |
16,(6) (1000) |
20,83 (1250) |
25 (1500) |
|||||||||||||||
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца вала, Н |
быстроходного |
13000 |
12000 |
10000 |
9000 |
8000 |
7100 |
6300 |
5800 |
||||||||||
тихоход. |
цилиндр. конец |
79000 |
|||||||||||||||||
конец вала в виде части зубчатой полум. |
98000 |
||||||||||||||||||
Масса, кг |
4920 |
Условия эксплуатации редукторов Ц2Н
Характеристика |
Значение |
Режим работы |
Непрерывный и повторно-кратковременный, т. е. при переменных нагрузках с периодическими остановками |
Длительность работы |
До 24 часов в сутки или с периодическими остановками |
Тип нагрузки |
Одного направления или реверсивная |
Вращение валов |
В любую сторону |
Среда |
Неагрессивная, атмосфера типа I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3 |
Климатическое исполнение |
У1, У2, У3, УХЛ-4, Т1, Т2, Т3 и О4 по ГОСТ 15150 |

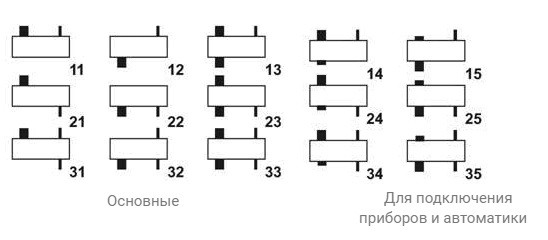

Варианты сборки редукторов Ц2Н

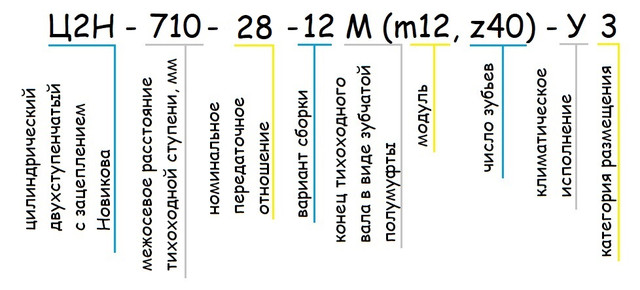

Пример условного обозначения редукторов Ц2Н-710
