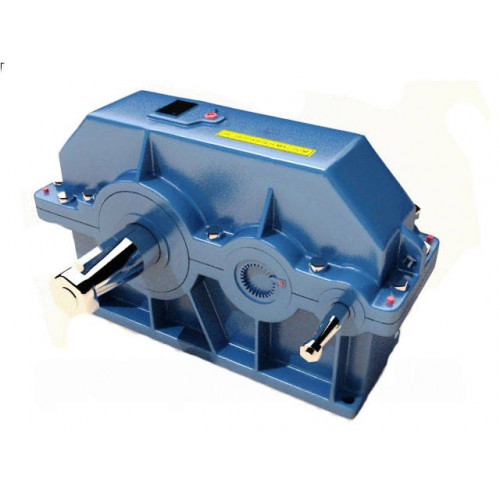

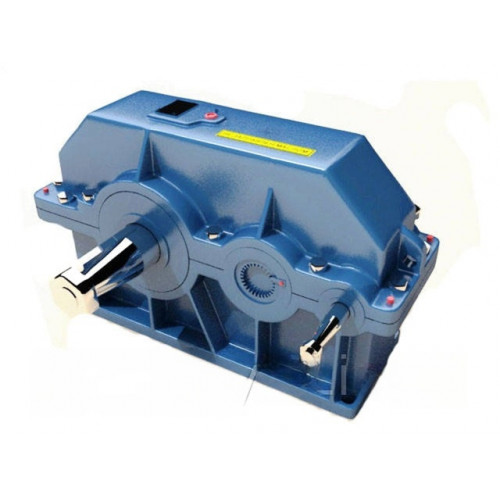

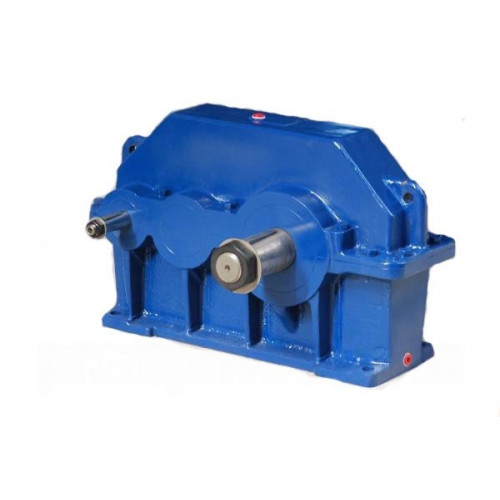

Редуктор Ц2У-100 цилиндрический двухступенчатый узкий
Редукторы Ц2У-100 используются в качестве преобразователя механических величин с целью оптимизации рабочего процесса.
Редуктор данной серии представляет собой двухступенчатый цилиндрический демультипликатор – агрегат, который понижает частоту вращения вала и тем самым влияет на момент кручения, передаваемый рабочему органу. Такие преобразователи активно используются в неагрессивных условиях умеренного и тропического климата в температурно контролируемых помещениях при средней запыленности и отсутствии значительного количества влаги.
Обращайтесь в компанию «Промпривод» для приобретения общепромышленных и узкоспециализированных преобразователей всевозможных мощностей и модификаций. Менеджеры нашего предприятия предоставят вам подробную информацию по любому интересующему вопросу и помогут определиться с покупкой редуктора или иного механизма, исходя из особенностей вашего технологического процесса. Мы работаем по всей Украине и предоставляем гарантию на оборудование 12 месяцев.
Конструкция редуктора Ц2У-100

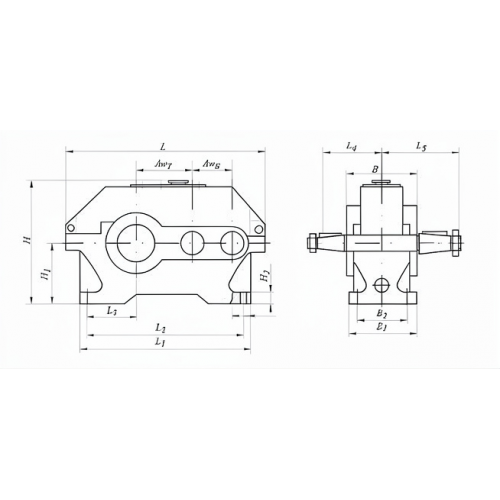

Габаритные и присоединительные размеры
|
Типоразмер редуктора |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
B |
B1 |
B2 |
H |
H1 |
H2 |
d |
|
Ц2У-100 |
390 |
325 |
290 |
85 |
136 |
165 |
155 |
145 |
109 |
230 |
112 |
20 |
15 |
Основные технические характеристики
|
Типоразмер редуктора |
Передаточное число, u |
Фактическое передаточное число, u1 |
КПД, % |
Масса редуктора, кг |
AwT |
AwБ |
Объем заливаемого масла, л |
|
Ц2У-100 |
8, 10, 12.5, 16, 20, 25, 31.5, 40 |
8.00, 10.32, 12.80, 16.00, 20.64, 25.60, 32.55, 40.32 |
96 |
21 |
100 |
80 |
0.7 |
|
Типоразмер редуктора |
Номинальный крутящий момент на выходном валу при длительной работе с постоянной нагрузкой, Н*м |
Допускаемый крутящий момент на выходном валу при работе редуктора в повторно-кратковременных режимах, Н*м |
Допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части, Н |
|||||||||
|
Входной (быстроходный) вал |
Выходной (тихохоходный) вал |
|||||||||||
|
Непрерывный (Н), ПВ=100% |
Тяжелый (Т), ПВ=40% |
Средний (С), ПВ=25% |
Легкий (Л), ПВ=15% |
(Н) |
(Т) |
(С) |
(Л) |
(Н) |
(Т) |
(С) |
(Л) |
|
|
Ц2У-100 |
315 |
315 |
500 |
4500 |
||||||||
Размеры конического конца входного и выходного вала
|
Типоразмер редуктора |
Вал |
d1 |
d2 |
d3 |
d4 |
l |
l1 |
b |
h |
t |
|
Ц2У-100 |
входной |
20 |
18.2 |
М12х1.25 |
30 |
50 |
36 |
4 |
4 |
2.5 |
|
выходной |
35 |
32.1 |
М20х1.5 |
45 |
80 |
58 |
6 |
6 |
3.5 |
Типоразмеры подшипников
|
Типоразмер редуктора |
Входной вал (быстроходный) |
Количество |
Промежуточный вал |
Количество |
Выходной вал (тихоходный) |
Количество |
|
Ц2У-100 |
7604 |
2 |
7604 |
2 |
7307А |
2 |
Варианты сборки цилиндрического двухступенчатого редуктора Ц2У-100
Условное обозначение редуктора
Ц2У-100-31,5-11-М-У3
Ц2У – тип редуктора;
100 – межосевое расстояние тихоходной степени, мм;
31,5 – передаточное число;
11 – схема сборки;
У3 – климатическое исполнение и категория размещения по ГОСТ 15150-69.
