Редуктор Ц2У-160 цилиндрический двухступенчатый узкий
Редуктор серии Ц2У с межосевым расстоянием 160 мм относится к категории цилиндрических двухступенчатых преобразователей частоты вращения вала и момента кручения. Механизм используется для решения большинства производственных, строительных и хозяйственных задач, требующих участие механического преобразователя.
Важным условием корректной работы устройства является предварительная прогонка редуктора Ц2У-160 на холостом ходу с залитым маслом. Установка преобразователя должна производиться исключительно в горизонтальном положении.
Обращайтесь в компанию «Промпривод» для приобретения общепромышленных и узкоспециализированных преобразователей всевозможных мощностей и модификаций. Менеджеры нашего предприятия предоставят вам подробную информацию по любому интересующему вопросу и помогут определиться с покупкой редуктора или иного механизма, исходя из особенностей вашего технологического процесса. Мы работаем по всей Украине и предоставляем гарантию на агрегаты 12 месяцев.
Конструкция редуктора Ц2У-160
Габаритные и присоединительные размеры
|
Типоразмер редуктора |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
B |
B1 |
B2 |
H |
H1 |
H2 |
d |
|
|
чугунный корпус |
алюминиевый корпус |
|||||||||||||
|
Ц2У-160 |
557 |
475 |
425 |
135 |
170 |
224 |
206 |
195 |
140 |
345 |
170 |
24 |
28 |
24 |
Основные технические характеристики
|
Типоразмер редуктора |
Передаточное число, u |
Фактическое передаточное число, u1 |
КПД, % |
Масса редуктора, кг |
AwT |
AwБ |
Объем заливаемого масла, л |
|
|
чугунный корпус |
алюминиевый корпус |
|||||||
|
Ц2У-160 |
8, 10, 12.5, 16, 20, 25, 31.5, 40 |
8.00, 10.32, 12.60, 16.00, 20.64, 25.20, 32.55, 40.32 |
96 |
95 |
57 |
160 |
100 |
3.7 |
|
Типоразмер редуктора |
Номинальный крутящий момент на выходном валу при длительной работе с постоянной нагрузкой, Н*м |
Допускаемый крутящий момент на выходном валу при работе редуктора в повторно-кратковременных режимах, Н*м |
Допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части, Н |
|||||||||
|
Входной (быстроходный) вал |
Выходной (тихохоходный) вал |
|||||||||||
|
Непре- |
Тяжелый (Т), ПВ=40% |
Средний (С), ПВ=25% |
Легкий (Л), ПВ=15% |
(Н) |
(Т) |
(С) |
(Л) |
(Н) |
(Т) |
(С) |
(Л) |
|
|
Ц2У-160 |
1250 |
1600 |
2000 |
2500 |
1000 |
1150 |
1230 |
1450 |
9000 |
10000 |
11200 |
12500 |
Размеры конического конца входного и выходного вала
|
Типоразмер редуктора |
Вал |
d1 |
d2 |
d3 |
d4 |
l |
l1 |
b |
h |
t |
|
Ц2У-160 |
входной |
25 |
22.9 |
М16х1.5 |
38 |
60 |
42 |
5 |
5 |
3 |
|
выходной |
55 |
50.9 |
МЗ6хЗ |
70 |
110 |
82 |
14 |
9 |
5.5 |
Размеры цилиндрического конца выходного вала
|
Типоразмер редуктора |
Вал |
d2 |
l |
l1 |
b |
h |
t |
|
Ц2У-160 |
выходной |
50 m 6 |
196 |
82 |
14 |
53.5 |
8 |
Размеры конца выходного вала в виде зубчатой полумуфты
|
Типоразмер редуктора |
Вал |
m |
z |
b |
L |
L1 |
k |
B |
d |
d1 |
|
Ц2У-160 |
выходной |
4 |
40 |
20 |
48 |
20 |
19 |
38 |
72 f 7 |
95 f 9 |
Типоразмеры подшипников
|
Типоразмер редуктора |
Входной вал (быстроходный) |
Количество |
Промежуточный вал |
Количество |
Выходной вал (тихоходный) |
Количество |
|
Ц2У-160 |
7605А |
2 |
7607А |
2 |
7311К |
2 |

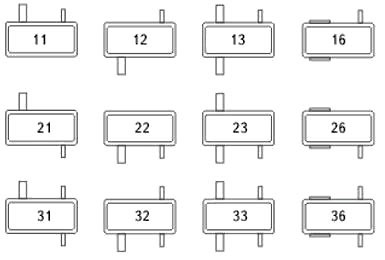

Варианты сборки цилиндрического двухступенчатого редуктора Ц2У-160
Условное обозначение редуктора
Ц2У-160-31,5-11-М-У3
Ц2У – тип редуктора;
160 – межосевое расстояние тихоходной степени, мм;
31,5 – передаточное число;
11 – схема сборки;
У3 – климатическое исполнение и категория размещения по ГОСТ 15150-69.
