Редуктор Ц2У-200 цилиндрический двухступенчатый узкий
Установка редуктора Ц2У-200 может производиться исключительно в горизонтальном положении в условиях умеренного или тропического климата при средней запыленности помещения и неагрессивности среды. Этот механизм относится к универсальным и крайне часто используется в качестве преобразователя в составе привода общего назначения, а также, как часть системы управления грузовым краном, конвейером, транспортными средствами и пр.
Обращайтесь в компанию «Промпривод» для приобретения общепромышленных и узкоспециализированных преобразователей всевозможных мощностей и модификаций. Менеджеры нашего предприятия предоставят вам подробную информацию по любому интересующему вопросу и помогут определиться с покупкой редуктора или иного механизма, исходя из особенностей вашего технологического процесса. Мы работаем по всей Украине и предоставляем гарантию на агрегаты 12 месяцев.
Конструкция редуктора Ц2У-200
Габаритные и присоединительные размеры
|
Типоразмер редуктора |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
B |
B1 |
B2 |
H |
H1 |
H2 |
d |
|
Ц2У-200 |
825 |
580 |
515 |
165 |
212 |
280 |
243 |
230 |
165 |
425 |
212 |
30 |
24 |
Основные технические характеристики
|
Типоразмер редуктора |
Передаточное число, u |
Фактическое передаточное число, u1 |
КПД, % |
Масса редуктора, кг |
AwT |
AwБ |
Объем заливаемого масла, л |
|
Ц2У-200 |
8, 10, 12.5, 16, 20, 25, 31.5, 40 |
8.09, 9.76, 12.08, 16.00, 20.02, 24.83, 31.47, 38.98 |
96 |
170 |
200 |
125 |
9 |
|
Типоразмер редуктора |
Номинальный крутящий момент на выходном валу при длительной работе с постоянной нагрузкой, Н*м |
Допускаемый крутящий момент на выходном валу при работе редуктора в повторно-кратковременных режимах, Н*м |
Допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части, Н |
|||||||||
|
Входной (быстроходный) вал |
Выходной (тихохоходный) вал |
|||||||||||
|
Непрерывный (Н), ПВ=100% |
Тяжелый (Т), ПВ=40% |
Средний (С), ПВ=25% |
Легкий (Л), ПВ=15% |
(Н) |
(Т) |
(С) |
(Л) |
(Н) |
(Т) |
(С) |
(Л) |
|
|
Ц2У-200 |
2500 |
3150 |
4000 |
5000 |
2240 |
2300 |
2500 |
3150 |
12500 |
14000 |
16000 |
18000 |
Размеры конического конца входного и выходного вала
|
Типоразмер редуктора |
Вал |
d1 |
d2 |
d3 |
d4 |
l |
l1 |
b |
h |
t |
|
Ц2У-200 |
входной |
30 |
27.1 |
М20х1.5 |
45 |
80 |
58 |
5 |
5 |
3 |
|
выходной |
70 |
64.75 |
М48хЗ |
100 |
140 |
105 |
18 |
11 |
7 |
Размеры цилиндрического конца выходного вала
|
Типоразмер редуктора |
Вал |
d2 |
l |
l1 |
b |
h |
t |
|
Ц2У-200 |
выходной |
65 m 6 |
243 |
105 |
18 |
71 |
10 |
Размеры конца выходного вала в виде зубчатой полумуфты
|
Типоразмер редуктора |
Вал |
m |
z |
b |
L |
L1 |
k |
B |
d |
d1 |
|
Ц2У-200 |
выходной |
5 |
40 |
25 |
55 |
32 |
22 |
50 |
80 f 7 |
105 f 9 |

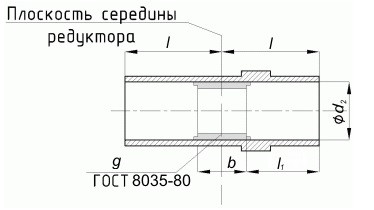

Размеры полого выходного вала
|
Типоразмер редуктора |
Вал |
d2 |
l |
l1 |
b |
g |
|
Ц2У-200 |
выходной |
75 |
125 |
90 |
71 |
70*2.5*9H |
Типоразмеры подшипников
|
Типоразмер редуктора |
Входной вал (быстроходный) |
Количество |
Промежуточный вал |
Количество |
Выходной вал (тихоходный) |
Количество |
Выходной вал (тихоходный) в виде зубчатой полумуфты |
Количество |
Выходной вал (тихоходный) полый |
Количество |
|
Ц2У-200 |
7606 |
2 |
7609 |
2 |
7314А |
2 |
7314А |
1 |
2007120 |
2 |

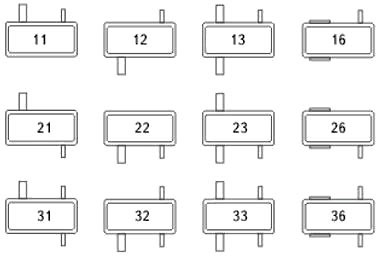

Варианты сборки цилиндрического двухступенчатого редуктора Ц2У-200
Условное обозначение редуктора
Ц2У-200-31,5-11-М-У3
Ц2У – тип редуктора;
200 – межосевое расстояние тихоходной степени, мм;
31,5 – передаточное число;
11 – схема сборки;
У3 – климатическое исполнение и категория размещения по ГОСТ 15150-69.
