Редуктор Ц2У-250 цилиндрический двухступенчатый узкий
Редукторы Ц2У-250 – многоцелевой универсальный преобразователь с высоким показателем КПД.
Данные устройства относятся к цилиндрическим двухступенчатым преобразователям – демультипликаторам. Эти механизмы уменьшают значения поступающих на них механических величин до заданных в технологическом процессе для оптимизации работы всей системы.
Обращайтесь в компанию «Промпривод» для приобретения общепромышленных и узкоспециализированных преобразователей всевозможных мощностей и модификаций. Менеджеры нашего предприятия предоставят вам подробную информацию по любому интересующему вопросу и помогут определиться с покупкой редуктора или иного механизма, исходя из особенностей вашего технологического процесса. Мы работаем по всей Украине и предоставляем гарантию на агрегаты 12 месяцев.
Конструкция редуктора Ц2У-250
Габаритные и присоединительные размеры
|
Типоразмер редуктора |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
B |
B1 |
B2 |
H |
H1 |
H2 |
d |
|
Ц2У-250 |
890 |
730 |
670 |
212 |
265 |
335 |
290 |
280 |
218 |
530 |
265 |
32 |
28 |
Основные технические характеристики
|
Типоразмер редуктора |
Передаточное число, u |
Фактическое передаточное число, u1 |
КПД, % |
Масса редуктора, кг |
AwT |
AwБ |
Объем заливаемого масла, л |
|
Ц2У-250 |
8, 10, 12.5, 16, 20, 25, 31.5, 40 |
8.26, 10.00, 12.18, 16.53, 20.00, 24.36, 31.50, 38.37 |
96 |
310 |
250 |
160 |
10 |
|
Типоразмер редуктора |
Номинальный крутящий момент на выходном валу при длительной работе с постоянной нагрузкой, Н*м |
Допускаемый крутящий момент на выходном валу при работе редуктора в повторно-кратковременных режимах, Н*м |
Допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части, Н |
|||||||||
|
Входной ( быстроходный ) вал |
Выходной (тихохоходный) вал |
|||||||||||
|
Непрерывный (Н), ПВ=100% |
Тяжелый (Т), ПВ=40% |
Средний (С), ПВ=25% |
Легкий (Л), ПВ=15% |
(Н) |
(Т) |
(С) |
(Л) |
(Н) |
(Т) |
(С) |
(Л) |
|
|
Ц2У-250 |
5000 |
6300 |
8000 |
10000 |
3150 |
3550 |
4000 |
4500 |
18000 |
20000 |
22400 |
25000 |
Размеры конического конца входного и выходного вала
|
Типоразмер редуктора |
Вал |
d1 |
d2 |
d3 |
d4 |
l |
l1 |
b |
h |
t |
|
Ц2У-250 |
входной |
40 |
35.9 |
М24х2 |
50 |
110 |
82 |
10 |
8 |
5 |
|
выходной |
90 |
83.5 |
М64х4 |
118 |
170 |
130 |
22 |
14 |
9 |
Размеры цилиндрического конца выходного вала
|
Типоразмер редуктора |
Вал |
d2 |
l |
l1 |
b |
h |
t |
|
Ц2У-250 |
выходной |
85 m 6 |
295 |
130 |
22 |
90 |
14 |
Размеры конца выходного вала в виде зубчатой полумуфты
|
Типоразмер редуктора |
Вал |
m |
z |
b |
L |
L1 |
k |
B |
d |
d1 |
|
Ц2У-250 |
выходной |
4 |
56 |
35 |
63 |
16 |
31 |
50 |
120 f 7 |
170 f 9 |

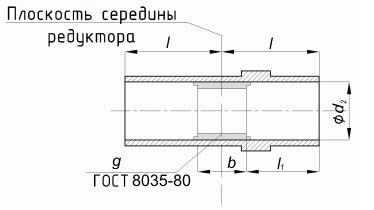

Размеры полого выходного вала
|
Типоразмер редуктора |
Вал |
d2 |
d21 |
l |
l1 |
l2 |
b |
g |
|
Ц2У-250 |
выходной |
115 |
115H10 |
150 |
16 |
94 |
80 |
10*102*112H12*16D9 |
Типоразмеры подшипников
|
Типоразмер редуктора |
Входной вал (быстроходный) |
Количество |
Промежуточный вал |
Количество |
Выходной вал (тихоходный) |
Количество |
Выходной вал (тихоходный) в виде зубчатой полумуфты |
Количество |
Выходной вал (тихоходный) полый |
Количество |
|
Ц2У-250 |
7608А |
2 |
7611А |
2 |
7318А |
2 |
7318А |
2 |
2007928 |
2 |

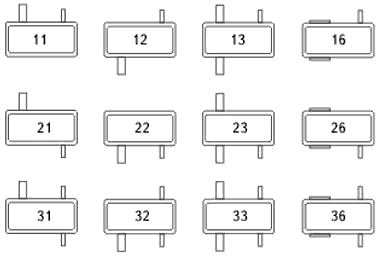

Варианты сборки цилиндрического двухступенчатого редуктора Ц2У-250
Условное обозначение редуктора
Ц2У-250-31,5-11-М-У3
Ц2У – тип редуктора;
250 – межосевое расстояние тихоходной степени, мм;
31,5 – передаточное число;
11 – схема сборки;
У3 – климатическое исполнение и категория размещения по ГОСТ 15150-69.
