Цилиндрический редуктор ЦТНД-315-100
Цилиндрический редуктор ЦТНД-315-100 - это двухступенчатый механизм с применением зацепления Новикова, который размещен в чугунном корпусе. Его задачей является изменение характеристик вращения приводов, применяемых в шахтном оборудовании.
Редуктор ЦТНД-315-100 выполнен с межосевым расстоянием равным 315 мм и передаточным числом 100i. Работать может в постоянном и повторно-кратковременном режиме. Очень надежный, а при правильной эксплуатации и долговечный.
Компания производитель «Промпривод» предлагает Вам купить редуктор ЦТНД-315-100 по самой выгодной цене. Мы производим только качественный товар, что подтверждается гарантией на 12 месяцев.
К каждому редуктору прилагается оригинальный паспорт. Позвонив по указанному на сайте номеру, наши специалисты окажут Вам квалифицированную помощь и помогут подобрать нужный редуктор.
Наша компания производит доставку по всей территории Украины в максимально короткие сроки, любым удобным Вам способом.
Технические характеристики редуктора ЦТНД-315-100
|
Наименование технических характеристик
|
Типоразмер редуктора
|
|
|
ЦТНД-315
|
||
|
Передаточные числа
|
100
|
|
|
Допускаемая радиальная консольная нагрузка на тихоходном валу, Н
|
24000
|
|
|
Номинальный крутящий момент на тихоходном валу, Н.м
|
8300
|
|
|
КПД
|
0,96
|
|
|
Масса, кг
|
485
|
|
Схема габаритных и присоединительных размеров редуктора ЦТНД-315-100
|
Редуктор
|
Aw т
|
Aw с
|
A
|
A 1
|
B
|
H
|
H 1
|
L
|
L 1
|
L 2
|
L 3
|
L 4
|
d
|
п
|
|
ЦТНД-315
|
315
|
640
|
560
|
280
|
350
|
640
|
335
|
1110
|
680
|
130
|
243
|
365
|
26
|
6
|
Присоединительные размеры цилиндрических валов редуктора ЦТНД-315-100
|
быстроходный вал
|
||||
|
Редуктор
|
d
|
l
|
b
|
t
|
|
ЦТНД-315
|
32
|
58
|
10
|
35
|
|
тихоходный вал
|
||||
|
Редуктор
|
d
|
l
|
b
|
t
|
|
ЦТНД-315
|
110
|
165
|
28
|
116
|
Варианты сборки редуктора ЦТНД-315-100

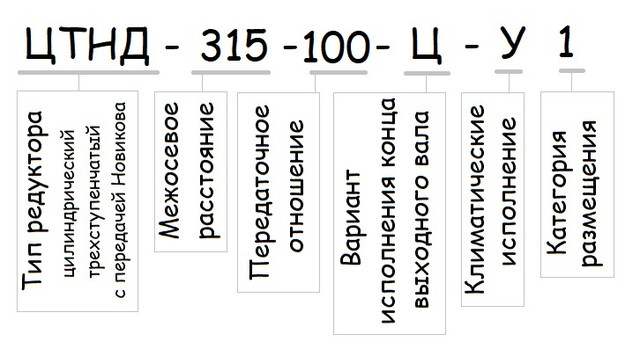

Схема условных обозначений редуктора ЦТНД-315-100
