Редуктор ЦТНД-315-80
Специализированный редуктор ЦТНД-315-80 с тремя ступенями
Для осуществления функции механического редуцирования оборотов двигателя в области тяжелого машиностроения и добывающей промышленности активно используются цилиндрические редукторы ЦТНД-315-80. Это преобразователи узкого назначения, обладающие пыленепроницаемым корпусом из чугуна. Такой механизм использует зацепление Новикова для осуществления поставленной задачи.
Условия эксплуатации редуктора ЦТНД
| Тип нагрузки | Постоянная и переменная, одного направления и реверсивная |
| Режим работы | Работа постоянная и с периодическими остановками |
| Частота вращения входного вала | 1500 об/мин, вращение валов в любую сторону |
| Тип среды | Повышенная запыленность, неагрессивная среда |
| Климатическое исполнение | У, Т (для категории размещения 1…4) по ГОСТ 15150-69 |
Основные технические характеристики редукторов ЦТНД-315
| Наименование технических характеристик | Ед. измерения | Типоразмер |
| ЦТНД-315 | ||
| Передаточное число | - | 80 |
| Допускаемая радиальная консольная нагрузка на тихоходном валу | Н | 24000 |
| Номинальный крутящий момент на тихоходном валу | Н.м. | 8300 |
| Коэффициент полезного действия | % | 0,96 |
| Масса | кг | 485 |
Вы можете заказать редуктор ЦТНД-315 по низкой цене с доставкой в любой населенный пункт Украины. В компании «Промпривод» цены снижены относительно рыночных, ведь мы работаем без посредников. Производим тщательный контроль качества поставляемых преобразователей и иного промышленного оборудования. Гарантируем длительное беспроблемное функционирование механизмов.
Конструкция редуктора ЦТНД-315

Конструкция валов редуктора ЦТНД-315

Габаритные размеры редуктора редуктора ЦТНД-315
| Типоразмер редуктора | АC | АБ | АП | АТ | А | А1 | А2 | В | В1 | В2 | Н | Н1 | h | L | L1 | L2 | L3 | d | n | Масса |
| мм | шт | кг | ||||||||||||||||||
| ЦТНД-315 | 640 | 125 | 200 | 315 | 560 | 280 | 130 | 345 | 280 | 350 | 640 | 335 | 30 | 1110 | 680 | 365 | 243 | 26 | 6 | 505 |
Размеры концов валов редуктора ЦТНД-315
| Типоразмер редуктора | d | I | b | t | d1 | I1 | b1 | t1 |
| мм | ||||||||
| ЦТНД-315 | 32 | 58 | 10 | 35 | 110 | 165 | 28 | 116 |
Варианты сборки редуктора ЦТНД-315

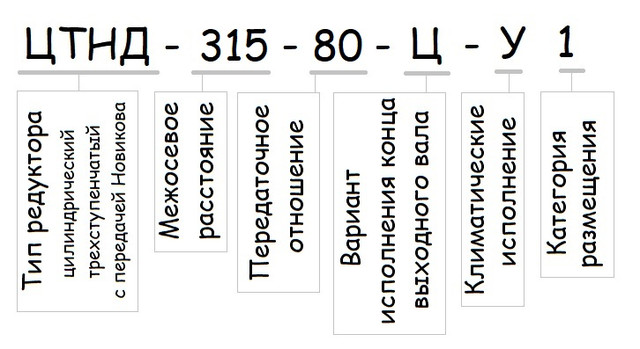

Пример условного обозначения редуктора ЦТНД-315

Редуктор ЦТНД-315-80
