Редукторы ЦТНД-400 относятся к категории редукторов цилиндрического типа. Разработано оборудование советским инженером М.Н. Новиковым. ЦТНД-400 могут использоваться в приводах автомобилей, а также других механизмах, призванных производить подъем и передвижение достаточно внушительных по весу грузов. Устройство может изменять крутящий момент, а также частоту движения валов.
Редуктор ЦТНД-400 имеет две ступени. Он может вести работу в непрерывном режиме или же с остановками, вращая валы в разные стороны. Важно обратить внимание на внешнюю среду, в которой предполагается использование редукторов ЦТНД, - запыленность воздуха не должна превышать десяти миллиграмм на 1 кубический метр. Кроме того, важно проводить регулярное смазывание всех деталей редуктора ЦТНД-400 специальным защитным средством. Если все требуемые условия соблюдаются, ЦТНД-400 будет работать максимально длительный срок и приносить пользу.
Технические параметры редуктора ЦТНД-400:
Передаточное отношение |
Нагрузка, действующая на выходной вал, Н |
Момент кручения на выходе, Нм |
КПД, % |
Вес устройства, кг |
63; 80; 100; 125; 160 |
32600 |
17000 |
96 |
911 |
Размеры редуктора ЦТНД-400 с передачей Новикова:
AWT |
Awc |
A |
A1 |
B |
H |
H1 |
L |
L1 |
L2 |
L3 |
L4 |
d |
n |
400 |
810 |
720 |
340 |
430 |
820 |
425 |
1385 |
860 |
170 |
307 |
455 |
33 |
400 |
Размеры цилиндрических валов редуктора ЦТНД-400:
Быстроходный вал |
Тихоходный вал |
||||||
d |
l |
b |
t |
d |
l |
b |
t |
40 |
82 |
12 |
43 |
140 |
200 |
36 |
148 |
Ниже приведены варианты сборки цилиндрического редуктора ЦТНД-400 с зацеплением Новикова:

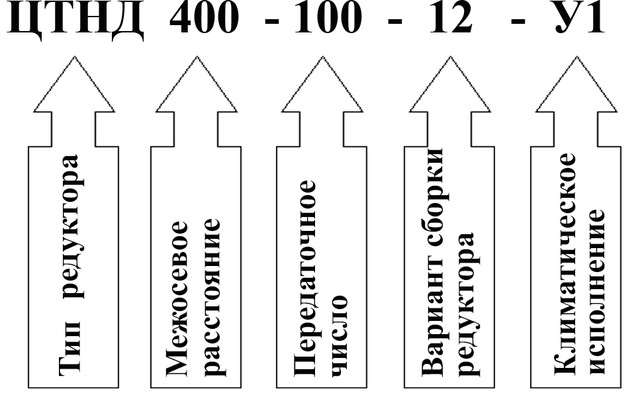

Для приобретения редуктора вам необходимо знать, как расшифровываются обозначения в его названии:
