Цилиндрический редуктор ЦТНД-400-100
Цилиндрический редуктор ЦТНД-400-100 предназначен для изменения параметров привода и в основном применяется в шахтном оборудовании. Конструкционно состоит из чугунного корпуса и двухступенчатого механизма в котором используется зацепление Новикова.
Валы редуктора имеют свойство вращаться в любом направлении. Работает, как в длительном, так и в повторно-кратковременном режиме. Не рекомендуют применять его в агрессивной и сильнозапыленной среде. Полная масса редуктора составляет 911 кг.
Компания производитель «Промпривод» предлагает Вам купить редуктор ЦТНД-400-100 по самой выгодной цене. Мы производим только качественный товар, что подтверждается гарантией на 12 месяцев. К каждому редуктору прилагается оригинальный паспорт. Позвонив по указанному на сайте номеру, наши специалисты окажут Вам квалифицированную помощь и помогут подобрать нужный редуктор.
Наша компания производит доставку по всей территории Украины в максимально короткие сроки, любым удобным Вам способом.
Технические характеристики редуктора ЦТНД-400-100
|
Наименование технических характеристик
|
Типоразмер редуктора
|
|
|
ЦТНД-400
|
||
|
Передаточные числа
|
100
|
|
|
Допускаемая радиальная консольная нагрузка на тихоходном валу, Н
|
32600
|
|
|
Номинальный крутящий момент на тихоходном валу, Н.м
|
17000
|
|
|
КПД
|
0,96
|
|
|
Масса, кг
|
911
|
|

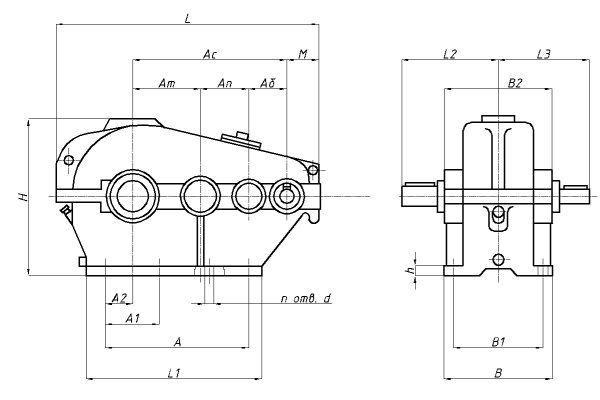

Схема габаритных и присоединительных размеров редуктора ЦТНД-400-100
|
Редуктор
|
Aw т
|
Aw с
|
A
|
A 1
|
B
|
H
|
H 1
|
L
|
L 1
|
L 2
|
L 3
|
L 4
|
d
|
п
|
|
ЦТНД-400
|
400
|
810
|
720
|
340
|
430
|
820
|
425
|
1385
|
860
|
170
|
307
|
455
|
33
|
8
|
Присоединительные размеры цилиндрических валов редуктора ЦТНД-400-100
|
быстроходный вал
|
||||
|
Редуктор
|
d
|
l
|
b
|
t
|
|
ЦТНД-400
|
40
|
82
|
12
|
43
|
|
тихоходный вал
|
||||
|
Редуктор
|
d
|
l
|
b
|
t
|
|
ЦТНД-400
|
140
|
200
|
36
|
148
|

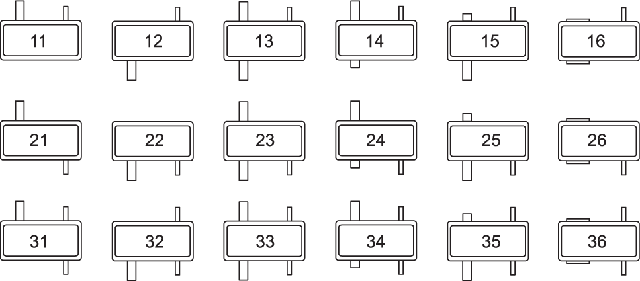

Варианты сборки редуктора ЦТНД-400-100

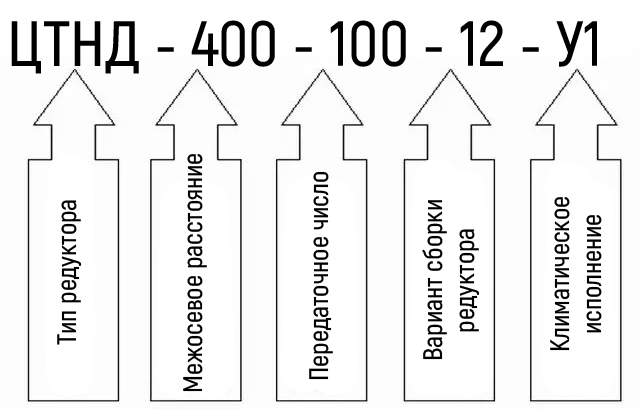

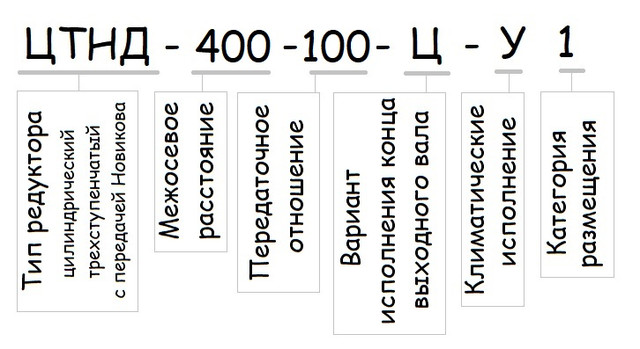

Схема условных обозначений редуктора ЦТНД-400-100
