Цилиндрический редуктор ЦТНД-500-100
Редуктор ЦТНД-500-100 с зацеплением Новикова применяют в шахтном оборудовании. Его задачей является уменьшение числа оборотов и увеличение крутящего момента привода. У данного редуктора межосевое расстояние равно 500 мм, а передаточное число 100 i.
Цилиндрический агрегат ЦТНД-500-100 относится к категории горизонтальных редукторов. Он состоит из чугунного корпуса и двухступенчатого механизма, который очень надежный и долговечный.
Применяется мультипликатор во многих климатических условиях с запыленностью не более 10 мг/м3.
Не рекомендуется использовать его в агрессивной среде, так как это способствует уменьшению срока эксплуатации устройства.
Компания производитель «Промпривод» предлагает Вам купить редуктор ЦТНД-500-100 по самой выгодной цене. Мы производим только качественный товар, что подтверждается гарантией на 12 месяцев. К каждому редуктору прилагается оригинальный паспорт. Позвонив по указанному на сайте номеру, наши специалисты окажут Вам квалифицированную помощь и помогут подобрать нужный редуктор.
Наша компания производит доставку по всей территории Украины в максимально короткие сроки, любым удобным Вам способом.
Технические характеристики редуктора ЦТНД-500-100
|
Наименование технических характеристик
|
Типоразмер редуктора
|
|
|
ЦТНД-500
|
||
|
Передаточные числа
|
100
|
|
|
Допускаемая радиальная консольная нагрузка на тихоходном валу, Н
|
42200
|
|
|
Номинальный крутящий момент на тихоходном валу, Н.м
|
28500
|
|
|
КПД
|
0,96
|
|
|
Масса, кг
|
1448
|
|
Схема габаритных и присоединительных размеров редуктора ЦТНД-500-100
|
Редуктор
|
Aw т
|
Aw с
|
A
|
A 1
|
B
|
H
|
H 1
|
L
|
L 1
|
L 2
|
L 3
|
L 4
|
d
|
п
|
|
ЦТНД-500
|
500
|
1015
|
915
|
400
|
490
|
985
|
500
|
1720
|
1080
|
215
|
340
|
517
|
33
|
8
|
Присоединительные размеры цилиндрических валов редуктора ЦТНД-500-100
|
быстроходный вал
|
||||
|
Редуктор
|
d
|
l
|
b
|
t
|
|
ЦТНД-500
|
50
|
82
|
14
|
53,5
|
|
тихоходный вал
|
||||
|
Редуктор
|
d
|
l
|
b
|
t
|
|
ЦТНД-500
|
160
|
240
|
40
|
169
|
Варианты сборки редуктора ЦТНД-500-100

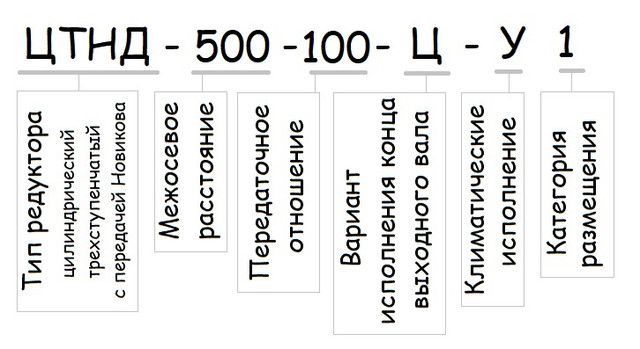

Схема условных обозначений редуктора ЦТНД-500-100
