Цилиндрический редуктор ЦТНД-500-160
Цилиндрический редуктор ЦТНД-500-160 с зацеплением Новикова из-за своей повышенной износостойкости, является надежным и долговечным устройством. Он используется в горнодобывающей отрасли в целях изменения показателей вращения различных приводов. Работает одинаково хорошо, как длительное время без остановок, так и в повторно-кратковременном режиме.
Валы мультипликатора ЦТНД-500-160 имеют возможность вращаться в любом направлении при разных типах нагрузки. Его относят к категории горизонтальных редукторов. Показатель его КПД равен почти 100%. Масса составляет 1448 кг.
Компания производитель «Промпривод» предлагает Вам купить редуктор ЦТНД-500-160 по самой выгодной цене. Мы производим только качественный товар, что подтверждается гарантией на 12 месяцев. К каждому редуктору прилагается оригинальный паспорт. Позвонив по указанному на сайте номеру, наши специалисты окажут Вам квалифицированную помощь и помогут подобрать нужный редуктор.
Наша компания производит доставку по всей территории Украины в максимально короткие сроки, любым удобным Вам способом.
Технические характеристики редуктора ЦТНД-500-160
|
Наименование технических характеристик
|
Типоразмер редуктора
|
|
|
ЦТНД-500
|
||
|
Передаточные числа
|
160
|
|
|
Допускаемая радиальная консольная нагрузка на тихоходном валу, Н
|
42200
|
|
|
Номинальный крутящий момент на тихоходном валу, Н.м
|
28500
|
|
|
КПД
|
0,96
|
|
|
Масса, кг
|
1448
|
|
Схема габаритных и присоединительных размеров редуктора ЦТНД-500-160
|
Редуктор
|
Aw т
|
Aw с
|
A
|
A 1
|
B
|
H
|
H 1
|
L
|
L 1
|
L 2
|
L 3
|
L 4
|
d
|
п
|
|
ЦТНД-500
|
500
|
1015
|
915
|
400
|
490
|
985
|
500
|
1720
|
1080
|
215
|
340
|
517
|
33
|
8
|
Присоединительные размеры цилиндрических валов редуктора ЦТНД-500-160
|
быстроходный вал
|
||||
|
Редуктор
|
d
|
l
|
b
|
t
|
|
ЦТНД-500
|
50
|
82
|
14
|
53,5
|
|
тихоходный вал
|
||||
|
Редуктор
|
d
|
l
|
b
|
t
|
|
ЦТНД-500
|
160
|
240
|
40
|
169
|
Варианты сборки редуктора ЦТНД-500-160

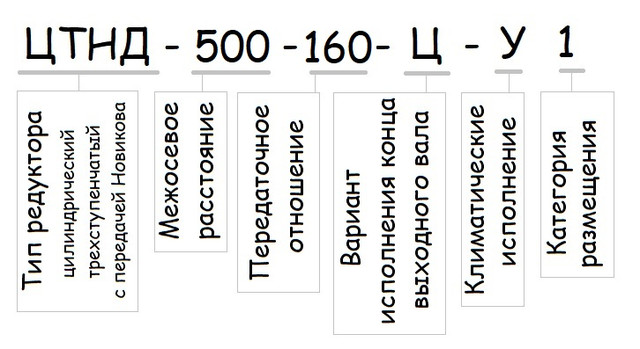

Схема условных обозначений редуктора ЦТНД-500-160
