Редуктор ЦТНД-630-80 трехступенчатый специальный с круговинтовым зацеплением
Цилиндрический трехступенчатый редуктор ЦТНД-630-80 относится к серии специализированных устройств, использующихся преимущественного в горно-обогатительной промышленности. Такой механизм позволяет значительно понизить число оборотов, приходящих от двигателя (за счет использования трех ступеней редуцирования и зацепления Новикова), а также повысить крутящий момент для оптимизации всего рабочего процесса.
Условия эксплуатации редуктора ЦТНД-630
|
Тип нагрузки |
Постоянная и переменная, одного направления и реверсивная |
|
Режим работы |
Работа постоянная и с периодическими остановками |
|
Частота вращения входного вала |
1500 об/мин, вращение валов в любую сторону |
|
Тип среды |
Повышенная запыленность, неагрессивная среда |
|
Климатическое исполнение |
У, Т (для категории размещения 1…4) по ГОСТ 15150-69 |
Огромный выбор преобразовательной техники для промышленности вы найдете на сайте производителя «Промпривод». В нашем каталоге имеется редуктор ЦТНД-630, купить который вы можете по цене ниже рыночной до 10%. Мы предоставляем профессиональную консультацию, отправляем грузы по Украине в любой населенный пункт и гарантируем полную и длительную работоспособность механизмов, подвергая их осмотру отделом ОТК.
Конструкция редуктора ЦТНД-630
Технические характеристики редуктора ЦТНД-630
|
Типоразмер редуктора |
Передаточное число u |
Мт, Н*м |
AwT |
AwП |
AwБ |
Масса редуктора, кг |
|
ЦТНД-630 |
80 |
52000 |
630 |
400 |
250 |
2800 |
Габаритные и присоединительные размеры редуктора ЦТНД-630
|
Типоразмер редуктора |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
L7 |
L8 |
L9 |
L10 |
В |
|
ЦТНД-630 |
2130 |
665 |
1500 |
1320 |
990 |
660 |
190 |
462 |
680 |
240 |
105 |
690 |
|
Типоразмер редуктора |
B1 |
H |
H1 |
d |
d1 |
d2 |
t |
t1 |
b |
b1 |
n |
|
ЦТНД-630 |
600 |
235 |
630 |
39 |
170 |
65 |
69 |
179 |
18 |
40 |
10 |
Варианты сборки редуктор ЦТНД-630

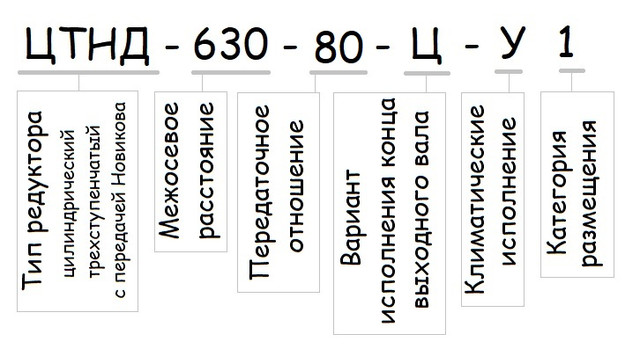

Пример условного обозначения при заказе
