Редуктор типа 1Ц2У-100
Устройства, которые применяют для преобразования показателей крутящего момента и частоты вращения разнообразных приводов называют редукторами. Редуктор 1Ц2У -100 является ярким примером данных преобразователей. Поскольку он имеет общепромышленное назначение, область применения такого устройства очень обширна. Главная особенность агрегата состоит в параллельном расположении осей и цилиндрическом типе передачи.
Данные преобразователи рассчитаны на работу в режиме 24 часа с постоянной или переменной нагрузкой. Допускается возможность периодических остановок. Валы редуктора могут вращаться в разном направлении, что дает возможность использовать устройства с реверсивной нагрузкой. Для продолжительной и стабильной работы агрегата скорость вращения входного вала не должна превышать 1800 оборотов в минуту.
Купить редуктор 1Ц2У по цене производителя вы можете у нас на сайте прямо сейчас. Для этого вам нужно только позвонить по телефону, указанному на сайте, или оставить заявку on-line. Сотрудничая с нами, вы получаете качественные устройства, которые прослужат вам много лет. Для оптовых покупателей действует система лояльных скидок. С каждым редуктором идет уникальный паспорт и гарантия на 12 месяцев. Мы оперативно обрабатываем заказы и отправляем преобразователи по всей Украине.
Схема габаритных и присоединительных размеров редуктора 1Ц2У-100
Типоразмер | wт | wб | A | B | 1 | H | 1 | h | L | 1 | 2 | 3 | 4 | 5 | d |
1Ц2У-100 | 100 | 80 | 290 | 145 | 109 | 225 | 112 | 20 | 386 | 325 | 85 | 132 | 136 | 165 | 15 |
Присоединительные размеры конических валов редуктора 1Ц2У-100
Типоразмер | быстроходный | тихоходный | ||||||||||
d | 1 | l | 1 | b | t | d | 1 | l | 1 | b | t | |
1Ц2У-100 | 20 | М12х1,25 | 50 | 36 | 4 | 10,6 | 35 | М20х1,5 | 80 | 58 | 6 | 18,55 |
Присоединительные размеры цилиндрических валов редуктора 1Ц2У-100
Типоразмер | быстроходный | тихоходный | ||||||
d | l | b | t | d | l | b | t | |
1Ц2У-100 | 18k6 | 36 | 6 | 20,5 | 30m6 | 58 | 8 | 33 |
Технические характеристики редуктора 1Ц2У-100
Наименование технических характеристик | Ед. изм. | Типоразмер | |
1Ц2У-100 | |||
Передаточные числа | 8; 10; 12,5; 16; 20; 25; 31,5; 40 | ||
Допускаемая радиальная консольная нагрузка |
на быстроходном валу | Н | 500 |
на тихоходном валу | 4500 | ||
Номинальный крутящий момент на тихоходном валу | Н.м | 315 | |
КПД | % | 0,97 | |
Масса | кг | 37 |
Варианты сборки редукторов 1Ц2У

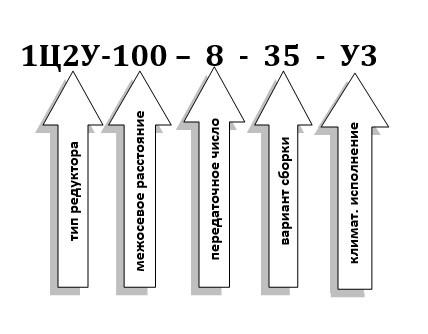

Схема условных обозначений 1Ц2У
