Редуктор типа 1Ц2У-160
Редуктор 1Ц2У-160 является преобразователем общепромышленного назначения с цилиндрическим типом передачи. Основная задача устройства состоит в изменении параметров числа оборотов привода и крутящего момента.
Данные устройства обеспечивают крутящий момент в диапазоне передаточных чисел от 8 до 40, со скоростью входного вала не более 1800 оборотов в минуту. Редуктор 1Ц2У-160, цена которого вполне доступна, устанавливают в местах с минимальной запыленностью и не взрывоопасной средой.
Межосевое расстояние такого преобразователя равно 160 мм, а масса составляет 57 кг.
Купить редуктор 1Ц2У по цене производителя вы можете у нас на сайте прямо сейчас. Для этого вам нужно только позвонить по телефону, указанному на сайте, или оставить заявку on-line. Сотрудничая с нами, вы получаете качественные устройства, которые прослужат вам много лет. Для оптовых покупателей действует система лояльных скидок. С каждым редуктором идет уникальный паспорт и гарантия на 12 месяцев. Мы оперативно обрабатываем заказы и отправляем преобразователи по всей Украине.
Схема габаритных и присоединительных размеров редуктора 1Ц2У-160
| Типоразмер | wт | wб | A | B | 1 | H | 1 | h | L | 1 | 2 | 3 | 4 | 5 | d |
| 1Ц2У-160 | 160 | 100 | 425 | 195 | 140 | 335 | 170 | 24 | 545 | 475 | 135 | 195 | 170 | 224 | 24 |
Присоединительные размеры конических валов редуктора 1Ц2У-160
| Типоразмер | быстроходный | тихоходный | ||||||||||
| d | 1 | l | 1 | b | t | d | 1 | l | 1 | b | t | |
| 1Ц2У-160 | 25 | М16х1,5 | 60 | 42 | 5 | 13,45 | 55 | М36х3,0 | 110 | 82 | 14 | 28,95 |
Присоединительные размеры цилиндрических валов редуктора 1Ц2У-160
| Типоразмер | быстроходный | тихоходный | ||||||
| d | l | b | t | d | l | b | t | |
| 1Ц2У-160 | 22k6 | 42 | 6 | 24,5 | 50m6 | 105 | 14 | 53,5 |
Присоединительные размеры в виде зубчатой полумуфты редуктора 1Ц2У-160
| Типоразмер | b | d | 1 | 2 | 3 | L | l | 1 | Зацепление | |
| m | z | |||||||||
| 1Ц2У-160 | 20 | 168 | 90 | 72F8 | 95 | 165 | 9 | 38 | 4 | 40 |
Технические характеристики редуктора 1Ц2У-160
| Наименование технических характеристик | Ед. изм. | Типоразмер | |
| 1Ц2У-160 | |||
| Передаточные числа | 8; 10; 12,5; 16; 20; 25; 31,5; 40 | ||
| Допускаемая радиальная консольная нагрузка |
на быстроходном валу | Н | 1000 |
| на тихоходном валу | 9000 | ||
| Номинальный крутящий момент на тихоходном валу | Н.м | 1250 | |
| КПД | % | 0,97 | |
| Масса | кг | 95 | |
Варианты сборки редукторов 1Ц2У

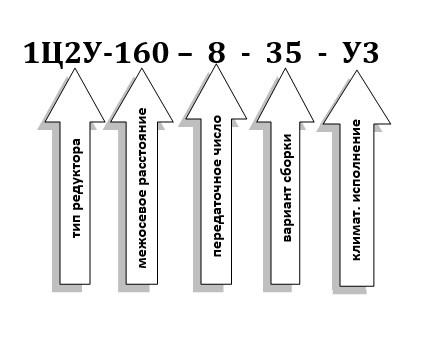

Схема условных обозначений 1Ц2У
