Редуктор типа 1Ц2У-200
Горизонтальный редуктор 1Ц2У-200 выпускают с межосевым расстоянием 200 мм и цилиндрическим типом передачи. Предназначены устройства для преобразования параметров крутящего момента и числа оборотов привода.
Редуктор 1Ц2У-200, цена на который вполне приемлема, является практически незаменимой частью множества установок и механизмов во многих промышленных сферах. При правильных условиях эксплуатации, преобразователи имеют длительный срок службы без поломок и перебоев. Редукторы рассчитаны на работу с разными типами нагрузок с вращением валов в любую сторону. Окружающая среда не должна быть сильно запыленной (до 10 мг/м ³) и взрывоопасной.
Купить редуктор 1Ц2У по цене производителя вы можете у нас на сайте прямо сейчас. Для этого вам нужно только позвонить по телефону, указанному на сайте, или оставить заявку on-line. Сотрудничая с нами, вы получаете качественные устройства, которые прослужат вам много лет. Для оптовых покупателей действует система лояльных скидок. С каждым редуктором идет уникальный паспорт и гарантия на 12 месяцев. Мы оперативно обрабатываем заказы и отправляем преобразователи по всей Украине.
Схема габаритных и присоединительных размеров редуктора 1Ц2У-200
Типоразмер | wт | wб | A | B | 1 | H | 1 | h | L | 1 | 2 | 3 | 4 | 5 | d |
1Ц2У-200 | 200 | 125 | 515 | 230 | 165 | 420 | 212 | 30 | 670 | 580 | 165 | 236 | 212 | 280 | 24 |
Присоединительные размеры конических валов редуктора 1Ц2У-200
Типоразмер | быстроходный | тихоходный | ||||||||||
d | 1 | l | 1 | b | t | d | 1 | l | 1 | b | t | |
1Ц2У-200 | 30 | М20х1,5 | 80 | 58 | 5 | 15,55 | 70 | М48х3,0 | 140 | 105 | 18 | 36,38 |
Присоединительные размеры цилиндрических валов редуктора 1Ц2У-200
Типоразмер | быстроходный | тихоходный | ||||||
d | l | b | t | d | l | b | t | |
1Ц2У-200 | 25k6 | 58 | 8 | 28 | 65m6 | 105 | 18 | 69 |
Присоединительные размеры в виде зубчатой полумуфты редуктора 1Ц2У-200
Типоразмер | b | d | 1 | 2 | 3 | L | l | 1 | Зацепление | |
m | z | |||||||||
1Ц2У-200 | 25 | 210 | 100 | 80F8 | 105 | 192 | 10 | 50 | 5 | 40 |
Технические характеристики редуктора 1Ц2У-200
Наименование технических характеристик | Ед. изм. | Типоразмер | |
1Ц2У-200 | |||
Передаточные числа | 8; 10; 12,5; 16; 20; 25; 31,5; 40 | ||
Допускаемая радиальная консольная нагрузка |
на быстроходном валу | Н | 2240 |
на тихоходном валу | 12500 | ||
Номинальный крутящий момент на тихоходном валу | Н.м | 2500 | |
КПД | % | 0,97 | |
Масса | кг | 170 |
Варианты сборки редукторов 1Ц2У

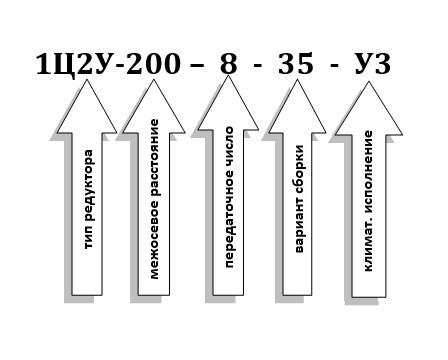

Схема условных обозначений 1Ц2У
![Схема условных обозначений 1Ц2У Схема условных обозначений 1Ц2У](https://images.prom.ua/770310351_770310351.jpg?PIMAGE_ID=770310351)
