Редуктор типа 1Ц2У-315
Редуктор 1Ц2У-315 используют для передачи и преобразования крутящего момента и частоты вращения привода. Данные агрегаты имеют длительный срок эксплуатации, при соблюдении следующих условий:
- Скорость входного вала не должна превышать 1800 оборотов в минуту.
- Нагрузка может быть постоянная или переменная.
- Среда, к которой установлен редуктор, не должна быть сильно запыленной и взрывоопасной.
- Климатическое условия У, Т, УХЛ и О, согласно ГОСТ 15150-69.
Поскольку агрегаты имеют общепромышленное назначение, область их применения включает в себя практически все промышленные и производственные сферы.
Купить редуктор 1Ц2У по цене производителя вы можете у нас на сайте прямо сейчас. Для этого вам нужно только позвонить по телефону, указанному на сайте, или оставить заявку on-line. Сотрудничая с нами, вы получаете качественные устройства, которые прослужат вам много лет. Для оптовых покупателей действует система лояльных скидок. С каждым редуктором идет уникальный паспорт и гарантия на 12 месяцев. Мы оперативно обрабатываем заказы и отправляем преобразователи по всей Украине.
Схема габаритных и присоединительных размеров редуктора 1Ц2У-315
| Типоразмер | A wт | A wб | B | B1 | B2 | H | H1 | h | L | L1 | L2 | L3 | L4 | L5 | d |
| 1Ц2У-315 | 315 | 200 | 395 | 260 | 318 | 685 | 335 | 35 | 1030 | 370 | 215 | 360 | 300 | 420 | 28 |
Присоединительные размеры конических валов редуктора 1Ц2У-315
| Типоразмер | быстроходный вал | тихоходный вал | ||||||
| d | l | b | t | d | l | b | t | |
| 1Ц2У-315 | 50k6 | 110 | 14 | 53,5 | 110m6 | 210 | 28 | 116 |
Присоединительные размеры цилиндрических валов редуктора 1Ц2У-315
| Типоразмер | b | d | d1 | d2 | d3 | L | l | l1 | Зацепление | |
| m | z | |||||||||
| 1Ц2У-315 | 30 | 252 | 130 | 110F8 | 140 | 275 | 10 | 60 | 6 | 40 |
Присоединительные размеры в виде зубчатой полумуфты редуктора 1Ц2У-315
| Типоразмер | b | d | d1 | d2 | d3 | L |
| 1Ц2У-315 | 5 | 110h9 | 75h9 | 55 | М8х20 | 200 |
Технические характеристики редуктора 1Ц2У-315
| Наименование технических характеристик | Ед. изм. | Типоразмер | |
| 1Ц2У-315 | |||
| Передаточные числа | 8; 10; 12,5; 16; 20; 25; 31,5; 40; 50 | ||
| Допускаемая радиальная консольная нагрузка |
на быстроходном валу | Н | 3500 |
| на т/х цилиндрическом валу | 30000 | ||
| на т/х валу в виде зубчатой муфты | 40000 | ||
| Номинальный крутящий момент на выходном валу | Н.м. | 10000 | |
| КПД | % | 0,98 | |
| Масса | кг | 510 | |
Варианты сборки редукторов 1Ц2У

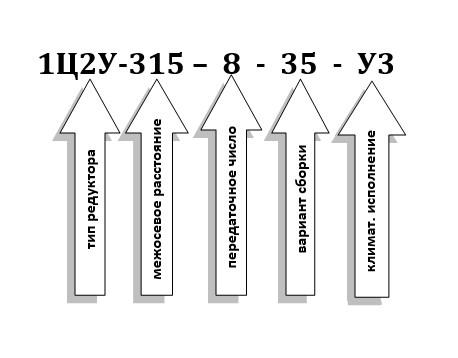

Схема условных обозначений 1Ц2У
