Редуктор типа 1Ц2У-355
Двухступенчатый редуктор 1Ц2У-355 имеет широкое применение во многих производственных областях. Задача данного преобразователя состоит в изменении параметров крутящего момента и скорости вращения привода.
Данные агрегаты предназначены для работы в сухом, умеренном и тропическом климате, при запыленности окружающей среды не больше 10 мг/м ³. Вращение валов осуществляется в любом направлении с постоянной или переменной нагрузкой. Устройства имеют прочную конструкцию и длительный эксплуатационный срок.
Купить редуктор 1Ц2У по цене производителя вы можете у нас на сайте прямо сейчас. Для этого вам нужно только позвонить по телефону, указанному на сайте, или оставить заявку on-line. Сотрудничая с нами, вы получаете качественные устройства, которые прослужат вам много лет. Для оптовых покупателей действует система лояльных скидок. С каждым редуктором идет уникальный паспорт и гарантия на 12 месяцев. Мы оперативно обрабатываем заказы и отправляем преобразователи по всей Украине.
Схема габаритных и присоединительных размеров редуктора 1Ц2У-355
Типоразмер | A wт | A wб | B | B1 | B2 | H | H1 | h | L | L1 | L2 | L3 | L4 | L5 | d |
1Ц2У-355 | 355 | 225 | 435 | 280 | 360 | 740 | 375 | 35 | 1160 | 425 | 250 | 400 | 320 | 440 | 28 |
Присоединительные размеры конических валов редуктора 1Ц2У-355
Типоразмер | быстроходный вал | тихоходный вал | ||||||
d | l | b | t | d | l | b | t | |
1Ц2У-355 | 55m6 | 110 | 16 | 59 | 125m6 | 210 | 32 | 132 |
Присоединительные размеры цилиндрических валов редуктора 1Ц2У-355
Типоразмер | b | d | d1 | d2 | d3 | L | l | l1 | Зацепление | |
m | z | |||||||||
1Ц2Н-355 | 35 | 294 | 130 | 110F8 | 140 | 310 | 12.5 | 65 | 7 | 40 |
Присоединительные размеры в виде зубчатой полумуфты редуктора 1Ц2У-355
Типоразмер | b | d | d1 | d2 | d3 | L |
1Ц2У-355 | 5 | 125h9 | 75h9 | 55 | М8х20 | 235 |
Технические характеристики редуктора 1Ц2У-355
Наименование технических характеристик | Ед. изм. | Типоразмер | |
1Ц2У-355 | |||
Передаточные числа | 8; 10; 12,5; 16; 20; 25; 31,5; 40; 50 | ||
Допускаемая радиальная консольная нагрузка |
на быстроходном валу | Н | 4200 |
на т/х цилиндрическом валу | 40000 | ||
на т/х валу в виде зубчатой муфты | 50000 | ||
Номинальный крутящий момент на выходном валу | Н.м. | 14000 | |
КПД | % | 0,98 | |
Масса | кг | 700 |
Варианты сборки редукторов 1Ц2У

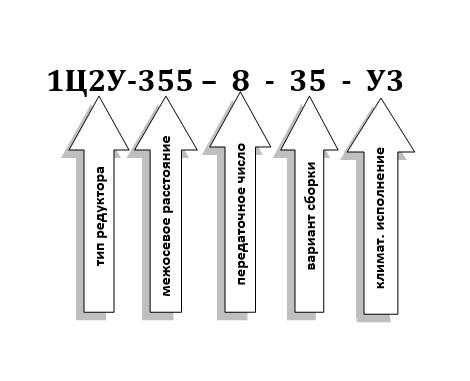

Схема условных обозначений 1Ц2У
