Редуктор типа 1Ц2У-400
Редуктор 1Ц2У- 400 устанавливают для изменения значения крутящего момента и числа оборотов в различных приводах. Данные агрегаты имеют две ступени и горизонтальное исполнение с цилиндрическим типом передачи. Оси расположены параллельно.
Такие преобразователи очень популярны, так как отличаются надежностью и длительным сроком службы с высоким показателем КПД. Отлично работает как в режиме 24 часа, так и с периодическими остановками. Его валы могут вращаться в любом направлении в условиях постоянной или переменной нагрузки.
Купить редуктор 1Ц2У по цене производителя вы можете у нас на сайте прямо сейчас. Для этого вам нужно только позвонить по телефону, указанному на сайте, или оставить заявку on-line. Сотрудничая с нами, вы получаете качественные устройства, которые прослужат вам много лет. Для оптовых покупателей действует система лояльных скидок. С каждым редуктором идет уникальный паспорт и гарантия на 12 месяцев. Мы оперативно обрабатываем заказы и отправляем преобразователи по всей Украине.
Схема габаритных и присоединительных размеров редуктора 1Ц2У-400
| Типоразмер | A wт | A wб | B | B1 | B2 | H | H1 | h | L | L1 | L2 | L3 | L4 | L5 | d |
| 1Ц2У-400 | 400 | 250 | 475 | 330 | 420 | 835 | 425 | 42 | 1300 | 475 | 280 | 450 | 380 | 500 | 35 |
Присоединительные размеры конических валов редуктора 1Ц2У-400
| Типоразмер | быстроходный вал | тихоходный вал | ||||||
| d | l | b | t | d | l | b | t | |
| 1Ц2У-400 | 60m6 | 140 | 18 | 64 | 140m6 | 250 | 36 | 148 |
Присоединительные размеры цилиндрических валов редуктора 1Ц2У-400
| Типоразмер | b | d | d1 | d2 | d3 | L | l | l1 | Зацепление | |
| m | z | |||||||||
| 1Ц2У-400 | 40 | 336 | 180 | 150F8 | 215 | 335 | 15 | 65 | 8 | 40 |
Присоединительные размеры в виде зубчатой полумуфты редуктора 1Ц2У-400
| Типоразмер | b | d | d1 | d2 | d3 | L |
| 1Ц2У-400 | 5 | 140h9 | 75h9 | 55 | М8х20 | 240 |
Технические характеристики редуктора 1Ц2У-400
| Наименование технических характеристик | Ед. изм. | Типоразмер | |
| 1Ц2У-400 | |||
| Передаточные числа | 8; 10; 12,5; 16; 20; 25; 31,5; 40; 50 | ||
| Допускаемая радиальная консольная нагрузка |
на быстроходном валу | Н | 4800 |
| на т/х цилиндрическом валу | 45000 | ||
| на т/х валу в виде зубчатой муфты | 56000 | ||
| Номинальный крутящий момент на выходном валу | Н.м. | 20000 | |
| КПД | % | 0,97 | |
| Масса | кг | 930 | |
Варианты сборки редукторов 1Ц2У

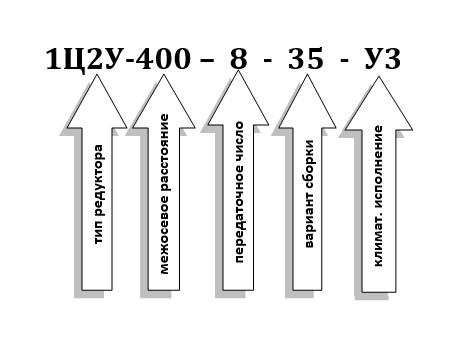

Схема условных обозначений 1Ц2У
