Редуктор 1Ц3У-355
Цилиндрический трехступенчатый горизонтальный редуктор типа 1ЦЗУ-355 – прочный и высокоустойчивый к условиям работы повышенной сложности, поэтому с успехом применяется в машиностроении, нефтеперерабатывающем производстве, сельском хозяйстве и на предприятиях связи.
Условия применения редуктора 1Ц3У-355
- нагрузка постоянная и переменная, одного направления и реверсивная;
- работа постоянная или с периодическими остановками;
- вращение валов в любую сторону;
- частота вращения входного вала не должна превышать 1800 об/мин;
- атмосфера типов I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3;
- климатические исполнения У, Т (для категорий размещения 1...3) и климатические исполнения УХЛ и О (для категории размещения 4) по ГОСТ 1515069.
Преимущества работы с нами
1. Максимально быстрая отгрузка – всегда в оговоренный срок.
2. Опытные специалисты.
3. Товар отличного качества.
4. Гарантия на каждую покупку.
5. Выгодные цены.
6. Отправим заказ любым перевозчиком, по Харькову доставим собственным транспортом.
Размеры редуктора 1Ц3У-355
Передаточное отношение |
31,5; 40; 50; 63; 80; 100; 125; 160; 200 |
|
Нагрузка на вал, Н |
на быстроходный вал |
1400 |
на тихоходный вал |
40000 |
|
на т/х вал с зубчатой муфтой |
50000 |
|
Мкр на тихоходном валу, Н.м |
14000 |
|
КПД |
0,97 |
|
Масса, кг |
760 |
Размеры редуктора 1Ц3У-355 с зубчатой передачей и тремя ступенями
Aw т |
Aw п |
Aw б |
B |
B 1 |
B 2 |
H |
H 1 |
h |
L |
L 1 |
L 2 |
L 3 |
L 4 |
L 5 |
d |
355 |
225 |
140 |
435 |
280 |
360 |
740 |
375 |
35 |
1260 |
475 |
250 |
400 |
290 |
440 |
28 |
Габариты валов цилиндрического трехступенчатого горизонтального редуктора 1Ц3У-355, которые производятся в виде цилиндра
Вал на входе |
Вал на выходе |
||||||
d |
l |
b |
t |
d |
l |
b |
t |
35k6 |
80 |
10 |
38 |
125m6 |
210 |
32 |
132 |
Размеры выходного вала цилиндрического редуктора 1Ц3У-355, который выполнен в виде полумуфты
b |
d |
d 1 |
d 2 |
d 3 |
L |
l |
l 1 |
Зацепление |
|
m |
z |
||||||||
35 |
294 |
130 |
110F8 |
140 |
310 |
12,5 |
65 |
7 |
40 |
Размеры для присоединения к тихоходному валу приборов управления
b |
d |
d 1 |
d 2 |
d 3 |
L |
5 |
125h9 |
75h9 |
55 |
М8х20 |
235 |

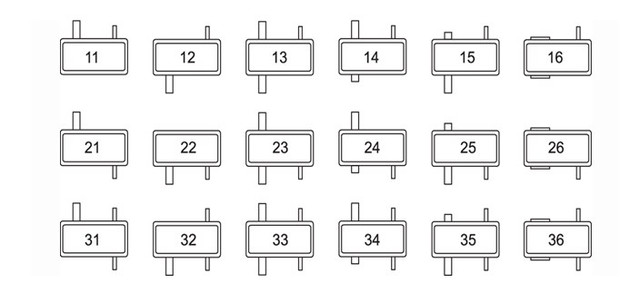

ВАРИАНТЫ СБОРКИ РЕДУКТОРА

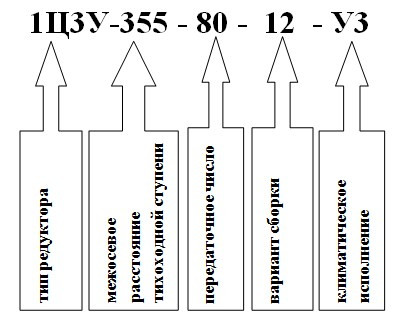

Условное обозначение редуктора 1Ц2У-355
