Редуктор 1Ц3У-400
Трехступенчатый горизонтальный цилиндрический редуктор 1Ц3У-400 общемашиностроительного применения предназначен для изменения крутящих моментов и частоты вращения. Такие редукторы применяются на различных площадках в связке с другим оборудованием, причем займут совсем немного места, благодаря компактным габаритам. Установленный на устройствах и различных приспособлениях, он понижает частоту вращения, но в тоже время увеличивает крутящий момент.
Условия применения редуктора 1Ц3У-400
- нагрузка постоянная и переменная, одного направления и реверсивная;
- работа постоянная или с периодическими остановками;
- вращение валов в любую сторону;
- частота вращения входного вала не должна превышать 1800 об/мин;
- атмосфера типов I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3;
- климатические исполнения У, Т (для категорий размещения 1...3) и климатические исполнения УХЛ и О (для категории размещения 4) по ГОСТ 1515069.
Преимущества работы с нами
1. Максимально быстрая отгрузка – всегда в оговоренный срок.
2. Опытные специалисты.
3. Товар отличного качества.
4. Гарантия на каждую покупку.
5. Выгодные цены.
6. Отправим заказ любым перевозчиком, по Харькову доставим собственным транспортом.
Размеры редуктора 1Ц3У-400
Передаточное отношение |
31,5; 40; 50; 63; 80; 100; 125; 160; 200 |
|
Нагрузка на вал, Н |
на быстроходный вал |
2000 |
на тихоходный вал |
45000 |
|
на т/х вал с зубчатой муфтой |
56000 |
|
Мкр на тихоходном валу, Н.м |
20000 |
|
КПД |
0,97 |
|
Масса, кг |
960 |
Размеры редуктора 1Ц3У-400 с зубчатой передачей и тремя ступенями
Aw т |
Aw п |
Aw б |
B |
B 1 |
B 2 |
H |
H 1 |
h |
L |
L 1 |
L 2 |
L 3 |
L 4 |
L 5 |
d |
400 |
250 |
160 |
475 |
330 |
420 |
835 |
425 |
42 |
1415 |
535 |
280 |
450 |
340 |
500 |
35 |
Габариты валов цилиндрического трехступенчатого горизонтального редуктора 1Ц3У-400, которые производятся в виде цилиндра
Вал на входе |
Вал на выходе |
||||||
d |
l |
b |
t |
d |
l |
b |
t |
40k6 |
110 |
12 |
43 |
140m6 |
250 |
36 |
148 |
Размеры выходного вала цилиндрического редуктора 1Ц3У-400, который выполнен в виде полумуфты
b |
d |
d 1 |
d 2 |
d 3 |
L |
l |
l 1 |
Зацепление |
|
m |
z |
||||||||
40 |
336 |
180 |
150F8 |
215 |
335 |
15 |
65 |
8 |
40 |
Размеры для присоединения к тихоходному валу приборов управления
b |
d |
d 1 |
d 2 |
d 3 |
L |
5 |
140h9 |
75h9 |
55 |
М8х20 |
240 |

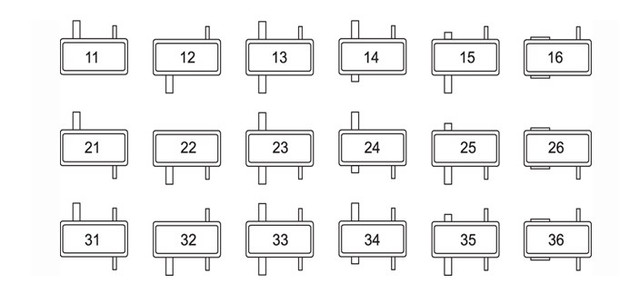

ВАРИАНТЫ СБОРКИ РЕДУКТОРОВ

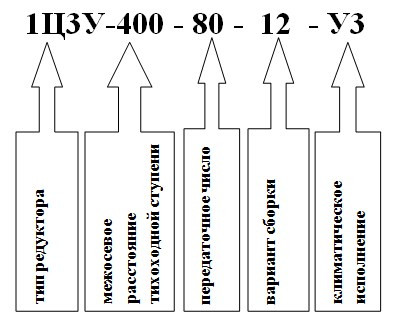

Условное обозначение редуктора 1Ц2У-400
