Цилиндрический редуктор РМ-500

40 200грн.

Описание

Цилиндрический редуктор РМ-500

РМ-500 – это горизонтальный двухступенчатый цилиндрический редуктор-демультипликатор, получил широкое распространение в машиностроительной области. Используется для преобразования высокой угловой скорости вращения входного вала при одновременном повышении вращающего момента.

Преимущества:

возможно использование при постоянных и переменных нагрузках;
вал может вращаться как в прямом направлении, так и реверсивном;
интервал рабочих температур от -40 до +50;
возможно использовать в запыленном пространстве.

Заказать цилиндрический редуктор-демультипликатор РМ-500 можно в компании «ПромПривод». Приобретая товар у нас вы получаете:

товар с подтвержденным качеством;

квалифицированную консультацию от наших специалистов, что поможет определиться вам с типом редуктора;
гарантию от завода производителя – 12 месяцев;
отгрузку товара в строго оговоренное время и доставку по всей территории Украины в кратчайшие сроки;
привлекательную ценовую политику.

Заказ можно оформить онлайн через форму обратной связи или по телефонам, указанным в разделе "Контакты".

Схема габаритных и присоединительных размеров редуктора РМ-500

хема габаритных и присоединительных размеров редуктора РМ-500

a_w	a_wm	L	L₁	L₂	l	l₁	l₂	l₃	l₄	l₅
500	300	986	330	330	620	480	110	87	338	420

B	B₁	B₂	H	H₁	h	Ød	n отв.
350	310	350	592	300	25	17	6

Технические характеристики редуктора РМ-500

Типоразмер				РМ-500
Номинальное передаточное отношение, i				50,0	40,0	31,5	22,4	20,0	16,0	12,5	10,0	8,0
Номинальный крутящий момент на тихоходном валу, Т, Н×м	Ном. част. вращ. быстроход. вала, с^-1(об/мин)	10 (600)	Особо легкий	14230	13113	13292	13194	13051	12540	11875	10712	9304
			ПВ 15%	7193	7100	7423	7805	7341	7022	6642	6180	5766
			ПВ 25%	6265	6205	6470	6541	6460	6144	5837	5439	4980
			ПВ 40%	5336	5245	5467	5575	5481	5141	4931	4532	4259
			ПВ 100%	2166	2047	2157	2156	2153	2332	2315	2324	2320
		12,5 (750)	Особо легкий	13921	14072	13442	13082	12920	12239	10949	9888	8597
			ПВ 15%	7177	7062	6982	7284	7178	6220	5958	5669	5137
			ПВ 25%	6249	6141	6059	6244	6264	5417	5153	4878	4456
			ПВ 40%	5321	5219	5136	5382	5325	4615	4347	4153	3774
			ПВ 100%	2042	1945	2167	2170	2166	2307	2319	2320	2317
		16,6 (1000)	Особо легкий	13689	13624	13091	12710	12529	11286	10023	8900	7627
			ПВ 15%	6775	6946	7223	6244	6166	5342	5193	4796	4128
			ПВ 25%	5893	6025	5447	5463	5383	4665	4529	4153	3617
			ПВ 40%	5012	5143	4635	4527	4503	3912	3864	3510	3067
			ПВ 100%	1995	1996	2167	2163	2153	2317	2319	2324	2107
		20,83 (1250)	Особо легкий	13550	13509	12760	12309	12685	10353	9178	8069	6856
			ПВ 15%	6274	6601	5537	5619	5622	4815	4589	4114	3586
			ПВ 25%	5457	5680	4936	4906	4855	4213	4009	3520	3114
			ПВ 40%	4640	4820	4165	4192	3994	3551	3381	3006	2642
			ПВ 100%	2005	1996	2167	2159	2161	2323	2319	2096	2170
		25 (1500)	Особо легкий	13302	13305	12640	12041	11746	9630	8373	7317	5897
			ПВ 15%	5816	5885	5216	5500	5220	4364	4025	3626	3171
			ПВ 25%	5043	5117	4514	4757	4503	3812	3502	3131	2752
			ПВ 40%	4300	4350	3852	4014	3785	3210	2979	2670	2333
			ПВ 100%	1980	1996	2167	2170	2166	2307	2013	2110	2097
Масса, кг, не более				390

Номинальная частота вращения быстроходного вала, с^-1(об/мин)	Кратковременный допустимый крутящий момент на тихоходном валу, Т, Н×м
	50,0	40,0	31,5	22,4	20,0	16,0	12,5	10,0	8,0
12,5 (750)	27000	26520	25500	25000	24500	23500	21000	19000	16500
16,6 (1000)	26000	26000	25000	24000	24000	21000	19000	17000	14500
25,0 (1500)	25000	25000	24000	23000	22000	18500	16000	14000	11400

Номинальная частота вращения быстроходного вала, об/мин
Номинальная частота вращения быстроходного вала, об/мин	F_Бmax	F_Тmax	F_Mmax
600	4,3	23,5	21,3
750	4,0	22,0	19,6
1000	3,5	19,5	17,7
1250	3,2	18,0	16,4
1500	3,0	17,0	16,45

Размеры концов быстроходных валов редуктора РМ-500

Ød	Ød₁	Ød₃	Ød₄	l	l₁	b	h	t
50	45,9	М36×3	70	110	82	12	8	5

Размеры концов тихоходных валов под муфты редуктора РМ-500

Ød m6	Ød₁	b	l	t
80	90	22	123	88

Размеры концов тихоходных валов в виде зубчатой полумуфты редуктора РМ-500

m	z	b	L	L₁	k	B	Ød F7	Ød₁f9
4	56	35	63	16	32	50	120	170

Варианты сборки редуктора

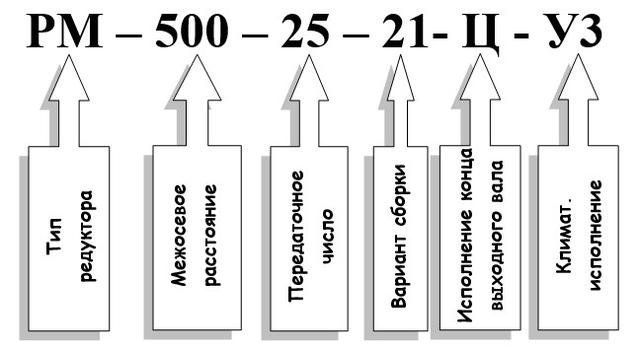

Условное обозначение редуктора РМ-500

Характеристики

Memory

Артикул

711947177

Діаметр осі валу

по согласованию

Название модификации

Цилиндрический редуктор РМ-500

Цвет

синий, красный, серый

Вес

390 кг

Тип редуктора

Цилиндрический

Цена

40200.00

Наличие

В наличии

Типи валів

конический, цилиндрический, в виде зубчатой муфты

Валюта

UAH

Название

Цилиндрический редуктор РМ-500

Тип

Редуктор

Раздел

Редукторы РМ

Термообробка зуб'їв

да

Бренд

ПромПривод

Країна виробник

Украина

Поставщик

[не задан]

Розташування валів редуктора

Горизонтальное

Стан

Новое

Выгружать на маркетплейсы

Google Feed for Merchant Center

Міжосьова відстань

500 мм

Максимальный крутящий момент

1500 Нм

Матеріал виготовлення валів

сталь 45 и 40Х

Состояние товара

Новый

«Оплата частями» ПриватБанка

Выкл

«Покупка частями» от monobank

Выкл

Кількість робочих ступенів

Гарантия

3 года

Електродвигун

отечественный

Передавальне число

от 8 до 50
