Цилиндрический редуктор РМ-350 12.5

Name: Цилиндрический редуктор РМ-350 12.5
Brand: ПромПривод
SKU: 1724507477
Price: 13790 UAH
Availability: InStock

Производитель: ПромПривод Код Товара: 1724507477

Все о товаре

Описание

Характеристики

Отзывы 0

Вопросы0

Ведущий производитель и поставщик высокотехнологичных редукторов, моторредукторов и промышленного оборудования в Украине с 2008 года. Компания ориентирована на производственные предприятия разных отраслей, обеспечивает как стандартные, так и индивидуально изготовленные решения под нужды заказчиков

В наличии

13 790грн.

Нашли дешевле?

Купить этот товар в 1 клик:

Артикул:1724507477

Діаметр осі валу:по согласованию

Название модификации:Цилиндрический редуктор РМ-350 12.5

Цвет:синий, красный, серый

Вес:145 кг

Доставка

Самовывоз с предприятия

Новой почтой по Украине

Оплата

Оплата по счету

Наличными на предприятии

Цилиндрический редуктор РМ-350 12.5

13 790грн.

Описание

Цилиндрический редуктор РМ-350

Двухступенчатый горизонтальный цилиндрический редуктор РМ-350 получил широкое распространение в различных механизмах и машинах, когда необходимо уменьшить частоту вращения вала и повысить крутящий момент.

Редуктор РМ-350 целесообразно применять если:

вращение на входящий вал прямое или реверсивное;
нагрузка может носить переменный или постоянный характер;
частота оборотов вала не превышает 1500 об/мин;
максимальные показатели температуры не превышают -40, или +50 С;
в окружающей среде отсутствует или присутствует запыленность.

Обратившись в компанию-изготовитель «ПромПривод», вы можете купить редуктор РМ-350. За более чем 10 летний срок работы на рынке Украины, компания зарекомендовала себя как производитель надежной продукции соответствующей лучшим стандартам качества. Своим клиента мы предоставляем:

гарантию на приобретенный товар – 12 месяцев;
100% выполнение всех условий договора;
товар с паспортом и подтверждающими печатями ОТК;
доставку по всей территории Украины и в строго оговоренные сроки;
заманчивые цены на продукцию.

Схема габаритных и присоединительных размеров редуктора РМ-350

Схема габаритных и присоединительных размеров редуктора

a_w	a_wm	L	L₁	L₂	l	l₁	l₂	l₃	l₄	l₅
350	200	710	260	268,5	415	310	45	60	238	280

B	B₁	B₂	H	H₁	h	Ød	n отв.
270	250	290	400	200	23	17	4

Технические характеристики редуктора РМ-350

Типоразмер				РМ-350
Номинальное передаточное отношение, i				50,0	40,0	31,5	22,4	20,0	16,0	12,5	10,0	8,0
Номинальный крутящий момент на тихоходном валу, Т, Н×м	Ном. част. вращ. быстроход. вала, с^-1(об/мин)	10 (600)	Особо легкий	4254	4222	4113	3977	3817	3762	3643	3593	3460
			ПВ 15%	2166	2175	2357	2304	2251	2332	2254	2142	2005
			ПВ 25%	1856	1855	2056	2007	1958	2031	1952	1862	1743
			ПВ 40%	1624	1599	1705	1710	1664	1730	1671	1582	1481
			ПВ 100%	657	608	602	595	587	677	684	692	695
		12,5 (750)	Особо легкий	3836	4145	4253	3925	3837	3692	3623	3428	3407
			ПВ 15%	2166	2098	2327	2230	2140	2247	2109	2004	1835
			ПВ 25%	1856	1842	2006	1933	1853	1946	1836	1740	1594
			ПВ 40%	1609	1586	1725	1635	1592	1665	1562	1477	1352
			ПВ 100%	588	563	602	595	600	682	692	738	681
		16,6 (1000)	Особо легкий	4037	4068	3973	3835	3759	3611	3502	3362	3184
			ПВ 15%	2135	2111	2257	2141	2055	2092	1944	1790	1691
			ПВ 25%	1856	1842	1956	1851	1801	1821	1691	1552	1463
			ПВ 40%	1624	1535	1655	1583	1527	1550	1437	1315	1242
			ПВ 100%	580	576	602	602	607	692	688	692	684
		20,83 (1250)	Особо легкий	4121	4053	3900	3746	3680	3491	3333	3204	3019
			ПВ 15%	2116	2057	2167	2034	2020	1938	1710	1661	1541
			ПВ 25%	1819	1781	1878	1766	1754	1685	1488	1432	1352
			ПВ 40%	1633	1535	1589	1498	1488	1433	1266	1218	1151
			ПВ 100%	594	583	602	607	595	686	686	688	623
		25 (1500)	Особо легкий	4022	3889	3772	3642	3524	3361	3180	3164	2778
			ПВ 15%	2042	1996	2147	1933	1932	1816	1691	1714	1415
			ПВ 25%	1794	1740	1866	1680	1684	1575	1465	1384	1232
			ПВ 40%	1516	1484	1585	1427	1436	1344	1248	1173	1059
			ПВ 100%	588	588	602	610	600	692	684	626	687
Масса, кг, не более				145

Номинальная частота вращения быстроходного вала, с^-1(об/мин)	Кратковременный допустимый крутящий момент на тихоходном валу, Т, Н×м
	50,0	40,0	31,5	22,4	20,0	16,0	12,5	10,0	8,0
РМ-350
10,0 (600)	8000	7900	7700	7600	7400	7200	6900	6800	6000
12,5 (750)	8000	7900	7600	7400	7300	7000	6800	6600	6400
16,6 (1000)	7900	7800	7500	7300	7200	6800	6600	6400	6100
20,8 (1250)	7800	7700	7400	7100	7000	6600	6400	6100	5800
25,0 (1500)	7700	7400	7100	6900	6800	6400	6100	6000	5400

Номинальная частота вращения быстроходного вала, об/мин	РМ-350
Номинальная частота вращения быстроходного вала, об/мин	F_Бmax	F_Тmax	F_Mmax
600	3,8	24,0	18,4
750	3,5	22,5	16,9
1000	3,1	20,0	16,0
1250	2,9	18,5	14,0
1500	2,9	17,5	13,7

Размеры концов быстроходных валов редуктора РМ-350

Размеры концов быстроходных валов редуктора

Ød	Ød₁	Ød₃	Ød₄	l	l₁	b	h	t
40	35,90	М24×2	63	110	82	12	8	5

Размеры концов тихоходных валов под муфты редуктора РМ-350

Размеры концов тихоходных валов под муфты редуктора РМ

Ød m6	Ød₁	b	l	t
55	65	16	82	60

Размеры концов тихоходных валов в виде зубчатой полумуфты редуктора РМ-350

Размеры концов тихоходных валов в виде зубчатой полумуфты редуктора РМ

m	z	b	L	L₁	k	B	Ød F7	Ød₁f9
3	48	25	54,5	16	24,5	45	90	110

Варианты сборки редуктора

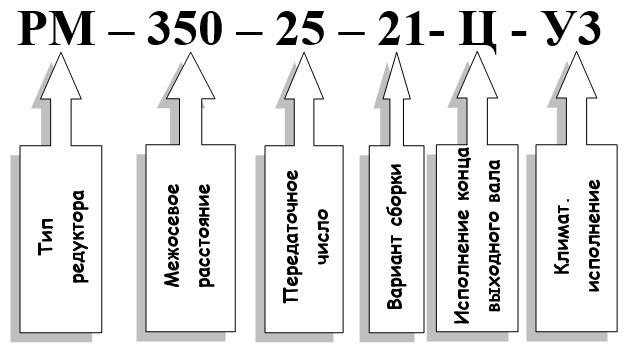

Условное обозначение редуктора РМ-350

Характеристики

Memory

Артикул

1724507477

Діаметр осі валу

по согласованию

Название модификации

Цилиндрический редуктор РМ-350 12.5

Цвет

синий, красный, серый

Вес

145 кг

Тип редуктора

Цилиндрический

Цена

13790.00

Наличие

В наличии

Типи валів

конический, цилиндрический, в виде зубчатой муфты

Валюта

UAH

Название

Цилиндрический редуктор РМ-350 12.5

Тип

Редуктор

Раздел

Редукторы РМ

Термообробка зуб'їв

да

Бренд

ПромПривод

Країна виробник

Украина

Поставщик

[не задан]

Розташування валів редуктора

Горизонтальное

Стан

Новое

Выгружать на маркетплейсы

Google Feed for Merchant Center

Міжосьова відстань

350 мм

Максимальный крутящий момент

1500 Нм

Матеріал виготовлення валів

сталь 45 и 40Х

Состояние товара

Новый

«Оплата частями» ПриватБанка

Выкл

Номінальне передатне число

12.5

«Покупка частями» от monobank

Выкл

Кількість робочих ступенів

Гарантия

3 года

Електродвигун

отечественный

Передавальне число

от 8 до 50

Индекс сортировки
