Крановий редуктор РК-500-22.4

Спеціальний редуктор РК-500-22,4 відносять до категорії горизонтальних двоступеневих. Його основним завданням є зміна показника крутного моменту та числа обертів приводів, що застосовуються в крановому обладнанні.

У конструкції РК-500-22,4 використовується циліндричний тип передавання. Сам корпус виготовляють із чавуну.

Замовити цей редуктор типу РК можна легко на нашому сайті. Для цього Вам знадобитися оформити онлайн-заявку або зателефонувати нашим фахівцям. Номер телефона вказаний у розділі «Контакти».

Купуючи товар, Ви отримуєте:
• висока якість за ціною виробника,
• гарантію 36 місяців,
• паспорт до кожного пристрою,
• оперативну доставку будь-яким зручним для вас способом.

Доставка здійснюється на всій території України.

Схема габаритних і приєднувальних розмірів кранового редуктора РК-500-22,4

Чертеж редуктора РК-500

aw	aw_т	L	L₁	L₂	l	l₁	l₂	l₃	l₄	l₅
850	500	1632	510	550	1100	610	300	205	546	530

B	B₁	B₂	B₃	H	H₁	H₂	h	Ød
580	520	580	408	875	400	105	35	32

Характеристики кранового редуктора РК-500-22,4

Типорозмір				РК-500
Номінальне передавальне ставлення, i				22,4
Номінальний крутний момент на тихохідному валу, Т, Н×м	Ном. част. вращ. швидкохід. вала, с^-1(об/хв)	10 (600)	Особливо легкий	62809
			ПВ 15%	34935
			ПВ 25%	30475
			ПВ 40%	25644
			ПВ 100%	10220
		12,5 (750)	Особливо легкий	62437
			ПВ 15%	34489
			ПВ 25%	30029
			ПВ 40%	25570
			ПВ 100%	9960
		16,6 (1000)	Особливо легкий	60207
			ПВ 15%	33003
			ПВ 25%	28766
			ПВ 40%	24529
			ПВ 100%	10035
		20,83 (1250)	Особливо легкий	58869
			ПВ 15%	30683
			ПВ 25%	26759
			ПВ 40%	22834
			ПВ 100%	9990
		25 (1500)	Особливо легкий	57234
			ПВ 15%	27651
			ПВ 25%	24083
			ПВ 40%	20515
			ПВ 100%	10109
Маса, кг, не більш ніж				1230

Номінальна частота обертання швидкохідного вала, з^-1(об/хв)	Короткочасний допустимий крутний момент на тихохідному валу, Т, Н×м
	22,4
РК-500
10,0 (600)	113400
12,5 (750)	109400
16,6 (1000)	105600
20,8 (1250)	101000
25,0 (1500)	96800

Номінальна частота обертання швидкохідного вала, об/хв	РК-500-22,4
Номінальна частота обертання швидкохідного вала, об/хв	F_Бmax	F_Тmax	F_Mmax
600	14,0	150	163,2
750	13,0	137	152,2
1000	11,5	124	137,8
1250	10,5	119	127,8
1500	9,9	111	124,4

Розміри кінців швидкохідних валів редуктора РК-500-22,4

Размеры концов быстроходных валов редуктора РК-500

Ød	Ød₁	Ød₃	Ød₄	l	l₁	b	h	t
90	83,50	М64×4	130	170	130	22	14	9

Розміри кінців тихохідних валів під муфти редуктора РК-500-22,4

Размеры концов тихоходных валов под муфты редуктора РК-500

Ød m6	d₁	b	l	t
130	150	32	200	141

Розміри кінців тихохідних валів редуктора РК-500-22,4 у формі зубчастої напівмуфти

Размеры концов тихоходных валов редуктора РК-500 в виде зубчатой полумуфты

m	z	b	L	L₁	k	B	Ød F7	d₁ f9
8	54	50	73	22	40	78	190	260

Варіанти збирання редуктора РК-500-22,4

Варианты сборки редуктора РК-500

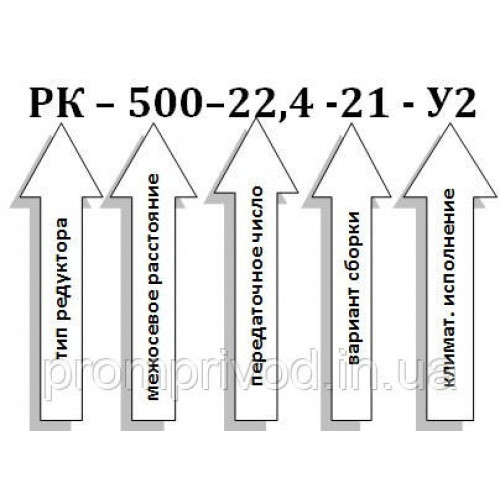

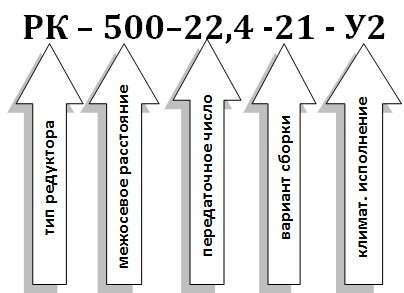

Умовне позначення редуктора РК-500-22,4

Условное обозначение редуктора РК-500

Типи валів	конічний, циліндричний, у вигляді зубчастої муфти
Стан	Нове
Міжосьова відстань	500 мм
Гарантія	3 роки
Вага	1230 кг
Країна виробник	Україна
Діаметр осі валу	за погодженням
Тип	Редуктор
Матеріал корпуса	Чавун
Електродвигун	вітчизняний
Колір	синій, червоний, сірий
Тип редуктора	Циліндричний
Термообробка зуб'їв	так
Розташування валів редуктора	Горизонтальне
Матеріал виготовлення валів	сталь 45 та 40Х
Кількість робочих ступенів	2
