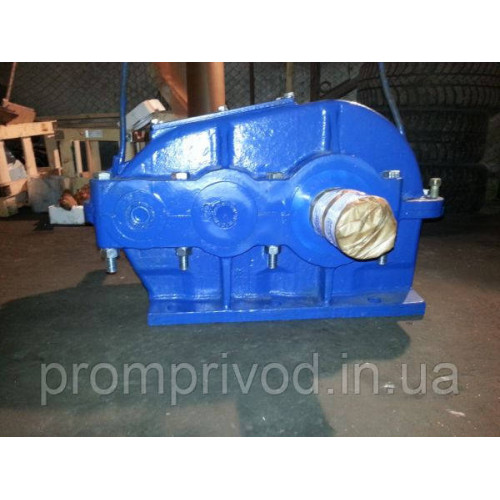

Крановий редуктор РК-500-50

Горизонтальний крановий редуктор РК-500-50 призначений для зменшення кількості обертів і збільшення крутного моменту приводу, який використовується у підіймально-транспортному обладнанні. Передатне число цього редуктора дорівнює 50i.

Корпус редуктора РК-500-50 виготовляють із чавуну, але за бажання замовника може бути виготовлений і з іншого легко-сплавного металу.
Докладніше інформація вказана в таблиці нижче.

Замовити цей редуктор типу РК можна легко на нашому сайті. Для цього Вам знадобитися оформити онлайн-заявку або зателефонувати нашим фахівцям. Номер телефона вказаний у розділі «Контакти».

Купуючи товар, Ви отримуєте:
• висока якість за ціною виробника,
• гарантію 36 місяців,
• паспорт до кожного пристрою,
• оперативну доставку будь-яким зручним для вас способом.

Доставка здійснюється на всій території України.

Схема габаритних і приєднувальних розмірів кранового редуктора РК-500-50

Чертеж редуктора РК-500

aw	aw_т	L	L₁	L₂	l	l₁	l₂	l₃	l₄	l₅
850	500	1632	510	550	1100	610	300	205	546	530

B	B₁	B₂	B₃	H	H₁	H₂	h	Ød
580	520	580	408	875	400	105	35	32

Характеристики кранового редуктора РК-500-50

Типорозмір				РК-500
Номінальне передавальне ставлення, i				50,0
Номінальний крутний момент на тихохідному валу, Т, Н×м	Ном. част. вращ. швидкохід. вала, с^-1(об/хв)	10 (600)	Особливо легкий	65739
			ПВ 15%	34029
			ПВ 25%	29776
			ПВ 40%	25135
			ПВ 100%	10131
		12,5 (750)	Особливо легкий	65584
			ПВ 15%	34029
			ПВ 25%	29389
			ПВ 40%	25058
			ПВ 100%	9404
		16,6 (1000)	Особливо легкий	64965
			ПВ 15%	33875
			ПВ 25%	29234
			ПВ 40%	25058
			ПВ 100%	9884
		20,83 (1250)	Особливо легкий	64223
			ПВ 15%	33039
			ПВ 25%	28956
			ПВ 40%	24501
			ПВ 100%	9132
		25 (1500)	Особливо легкий	63418
			ПВ 15%	31864
			ПВ 25%	27842
			ПВ 40%	23511
			ПВ 100%	9157
Маса, кг, не більш ніж				1230

Номінальна частота обертання швидкохідного вала, з^-1(об/хв)	Короткочасний допустимий крутний момент на тихохідному валу, Т, Н×м
	50,0
РК-500
10,0 (600)	122800
12,5 (750)	121800
16,6 (1000)	118400
20,8 (1250)	116400
25,0 (1500)	113200

Номінальна частота обертання швидкохідного вала, об/хв	РК-500-50
Номінальна частота обертання швидкохідного вала, об/хв	F_Бmax	F_Тmax	F_Mmax
600	14,0	150	163,2
750	13,0	137	152,2
1000	11,5	124	137,8
1250	10,5	119	127,8
1500	9,9	111	124,4

Розміри кінців швидкохідних валів редуктора РК-500-50

Размеры концов быстроходных валов редуктора РК-500

Ød	Ød₁	Ød₃	Ød₄	l	l₁	b	h	t
90	83,50	М64×4	130	170	130	22	14	9

Розміри кінців тихохідних валів під муфти редуктора РК-500-50

Размеры концов тихоходных валов под муфты редуктора РК-500

Ød m6	d₁	b	l	t
130	150	32	200	141

Розміри кінців тихохідних валів редуктора РК-500-50 у формі зубчастої напівмуфти

Размеры концов тихоходных валов редуктора РК-500 в виде зубчатой полумуфты

m	z	b	L	L₁	k	B	Ød F7	d₁ f9
8	54	50	73	22	40	78	190	260

Варіанти збирання редуктора РК-500-50

Варианты сборки редуктора РК-500

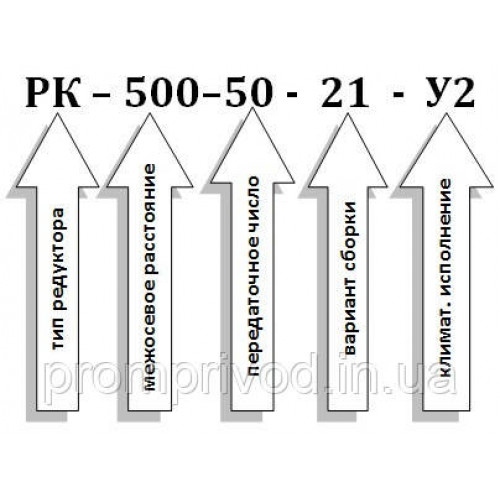

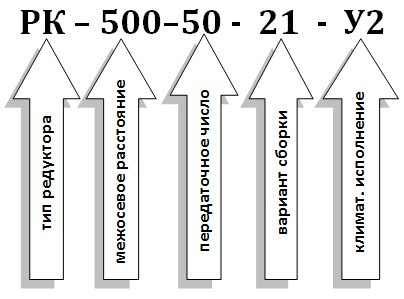

Умовне позначення редуктора РК-500-50

Условное обозначение редуктора РК-500

Тип	Редуктор
Матеріал корпуса	Чавун
Електродвигун	вітчизняний
Колір	синій, червоний, сірий
Тип редуктора	Циліндричний
Термообробка зуб'їв	так
Розташування валів редуктора	Горизонтальне
Матеріал виготовлення валів	сталь 45 та 40Х
Кількість робочих ступенів	2
Типи валів	конічний, циліндричний, у вигляді зубчастої муфти
Стан	Нове
Міжосьова відстань	500 мм
Гарантія	3 роки
Вага	1230 кг
Країна виробник	Україна
Діаметр осі валу	за погодженням
