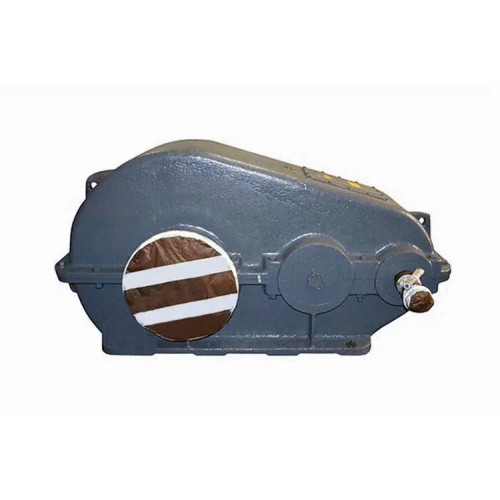

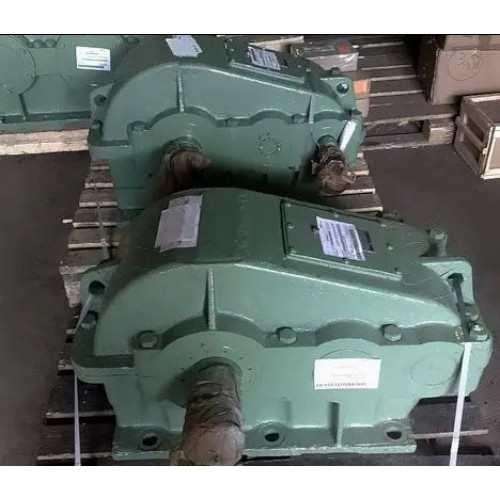

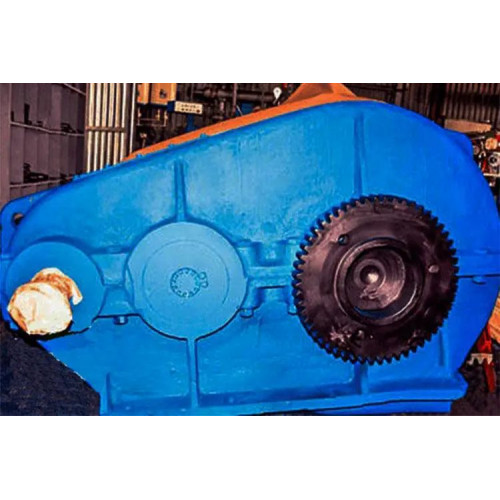

Редуктор крановий РК-600-22.4
Горизонтальний крановий редуктор РК-600 з передавальним ставленням 22.4i застосовують у механізмах обладнання крана для зміни показників приводу.
Агрегат РК-600-22.4 може працювати до 24-ї години як без зупинок, так і з періодичними паузами. Обертання валів проводиться у будь-якому з потрібних сторін, а також у реверсному режимі. Максимальна швидкість на вхідному валі не повинна перевищувати 1500 об/хв. Корпус пристрою РК-600-22.4 виконаний із чавуну, маса становить 2130 кг.
Замовити редуктор РК-600 можна на нашому сайті компанії «Промпривод». Для цього Вам знадобиться оформити онлайн заявку або зв'язатися з нашими фахівцями. Номер телефону вказано у розділі «Контакти».
Купуючи товар на нашому підприємстві, Ви отримуєте:
- високу якість за ціною виробника,
- гарантію 12 місяців,
- паспорт до кожного пристрою,
- оперативну доставку будь-яким зручним для вас способом.
Доставка здійснюється по всій території України.
Схема габаритних і приєднувальних розмірів кранового редуктора РК-600-22.4
aw |
awт |
L |
L1 |
L2 |
l |
l1 |
l2 |
l3 |
l4 |
l5 |
1000 |
600 |
1896 |
550 |
695,5 |
1350 |
870 |
350 |
250 |
639 |
645 |
B |
B1 |
B2 |
B3 |
H |
H1 |
H2 |
h |
Ød |
660 |
590 |
660 |
1172 |
965 |
400 |
200 |
40 |
32 |
Характеристики кранового редуктора РК-600-22.4
Типорозмір |
РК-600 |
||||
Номінальне передавальне |
22.4 |
||||
Номінальний крутний момент |
Ном. част. обер. швидкохід. вала, с-1(об/хв) |
10 (600) |
Особливо легкий |
98487 |
|
ПВ 15% |
61694 |
||||
ПВ 25% |
53518 |
||||
ПВ 40% |
45341 |
||||
ПВ 100% |
17468 |
||||
12,5 (750) |
Особливо легкий |
96629 |
|||
ПВ 15% |
58275 |
||||
ПВ 25% |
50842 |
||||
ПВ 40% |
43111 |
||||
ПВ 100% |
17393 |
||||
16,6 (1000) |
Особливо легкий |
90311 |
|||
ПВ 15% |
52403 |
||||
ПВ 25% |
45713 |
||||
ПВ 40% |
38577 |
||||
ПВ 100% |
17393 |
||||
20,83 (1250) |
Особливо легкий |
80277 |
|||
ПВ 15% |
45490 |
||||
ПВ 25% |
39246 |
||||
ПВ 40% |
33716 |
||||
ПВ 100% |
17482 |
||||
25 (1500) |
Особливо легкий |
- |
|||
ПВ 15% |
- |
||||
ПВ 25% |
- |
||||
ПВ 40% |
- |
||||
ПВ 100% |
- |
||||
Маса, кг, не більше |
2130 |
Номінальна частота обертання швидкохідного вала, |
Короткочасний допустимий момент, що крутить |
22,4 |
|
РК-600 |
|
10,0 (600) |
190000 |
12,5 (750) |
182000 |
16,6 (1000) |
172000 |
20,8 (1250) |
155000 |
25,0 (1500) |
- |
Номінальна частота обертання швидкохідного вала, об/хв |
РК-600-22.4 |
||
FБ max |
FТ max |
FM max |
|
600 |
13,0 |
176 |
199,0 |
750 |
12,0 |
164 |
184,3 |
1000 |
10,5 |
150 |
168,2 |
1250 |
10,0 |
134 |
157,0 |
1500 |
9,1 |
128 |
154,0 |
Розміри кінців швидкохідних валів редуктора РК-600-22.4
Ød |
Ød1 |
Ød3 |
Ød4 |
l |
l1 |
b |
h |
t |
90 |
83,50 |
М64×4 |
130 |
170 |
130 |
22 |
14 |
9 |
Розміри кінців тихохідних валів під муфти редуктора РК-600-22.4
Ød m6 |
Ød1 |
b |
l |
t |
150 |
170 |
36 |
200 |
162 |
Розміри кінців тихохідних валів редуктора РК-600-22.4 у формі зубчастої напівмуфти
m |
z |
b |
L |
L1 |
k |
B |
Ød F7 |
Ød 1 f9 |
10 |
48 |
60 |
70 |
16 |
50 |
85 |
200 |
260 |
8 |
54 |
50 |
70 |
22 |
40 |
78 |
190 |
280 |
