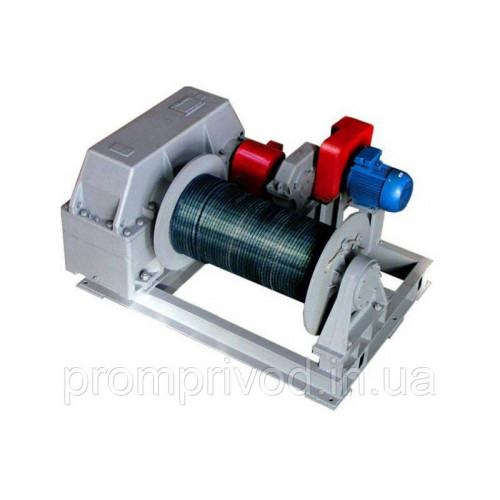

Тягова електрична лебідка ТЕЛ-10
Об'ємна тягова лебідка ТЕЛ-10 використовується у великому спектрі зон діяльності людини для пересування й переміщення вантажів великих мас. Залежно від комплектації пристрою можуть мати різні параметри. Лебідка ТЕЛ-10 працює з тяговим зусиллям 10000 кгс. Встановлення агрегату відбувається за допомогою анкерних болтів.
Експлуатація має здійснюватися з огляду на розрахунковані параметри пристрою. Під час вибору лебідки треба звертати увагу на її тягове зусилля і швидкість роботи барабана. Конструкція лебідки передбачає її використання в помірному та тропічному кліматі за температур від -40 до +40 °C.

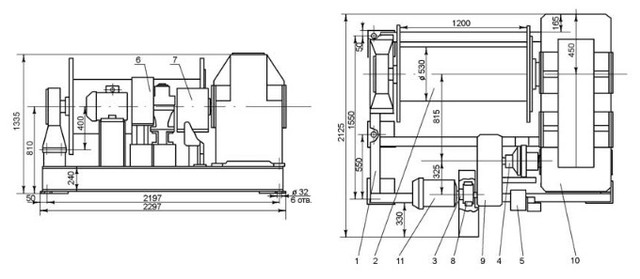

Конструкція лебідки серії ТЕЛ-10
1. Рама
2. Барабан у зборі
3. Муфта
4. Муфта
5. Встановлення пускової апаратури
6. Кожух
7. Кожух
8. Гальмо ТКГ-200
9. Редуктор Ц2У-200
10. Редуктор Ц2У-500
11. електродвигун
Основні технічні характеристики
Тягове зусилля, кгс |
10000 |
Швидкість навивки каната на першому шарі, м/с |
0,065 |
Діаметр барабана, мм |
530 |
Канатоємність барабана, м |
300 |
Діаметр каната, мм |
28 |
Електродвигун, потужність за ПВ=40%, кВт |
11 |
Редуктор |
Ц2У-500 |
Редуктор |
Ц2У-200 |
Гальмо |
ТКГ-200 |
Габаритні розміри лебідки |
2300х2125х1310 |
Маса лебідки без каната, кг |
5500 |
