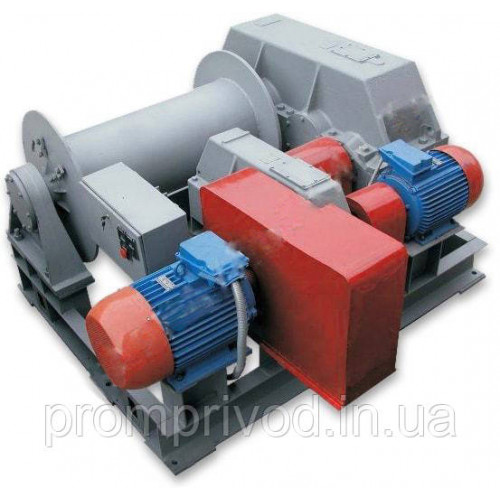

Тягова електрична лебідка ТЕЛ-10Д
Загально промислені електричні лебідки ТЕЛ-10Д використовуються для проведення будівельних і монтажних маніпуляцій на будівельних майданчиках, на виробництві та інших сферах діяльності людини. До складу лебідки входять барабан, на яких намотується гнучкий елемент (трохи), тому пристрій належить до тягових. Закріплення лебідки на горизонтальній поверхні здійснюється за допомогою анкерних болтів.
Вибір лебідки ґрунтується на її робочих характеристиках. До основних параметрів лебідки належить її тягове зусилля. Для сері ТЕЛ-10Д воно дорівнює 10000 кгс.

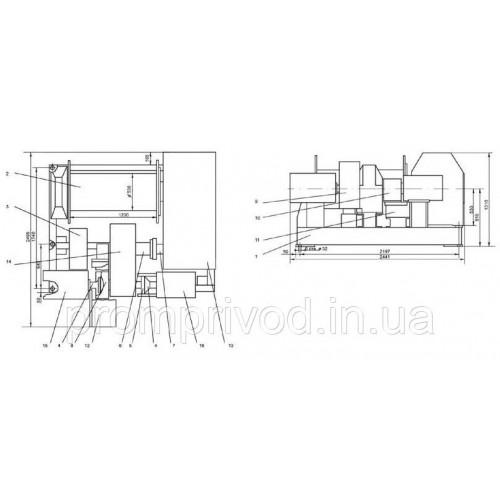

Конструкція лебідки серії ТЕЛ-10Д
1. Рама
2. Барабан у зборі
3. Шафа керування
4. Напівмуфта
5. Напівмуфта
6. Напівмуфта
7. Напівмуфта
8. Шкив
9. Кожух
10.Кожух
11.Кожах
12.Тормоз ТКГ-400
13. Редуктор Ц2У-500
14. Редуктор Ц2У-315Н
15. Електродвигун
16.Електродвигун
Основні технічні характеристики
Тягове зусилля, кгс |
10000 |
Швидкість N1 навивання каната на першому шарі, м/с |
0,29 |
Швидкість N2 навивання каната на першому шарі, м/с |
0,075 |
Діаметр барабана, мм |
530 |
Канатоємність барабана, м |
300 |
Діаметр каната, мм |
28 |
Електродвигун: |
|
M1 потужність за ПВ=40%, кВт |
45 |
M2 потужність за ПВ=40%, кВт |
15 |
Редуктор |
Ц2У-500 |
Редуктор |
Ц2У-315Н |
Гальмо |
ТКГ-400 |
Габаритні розміри лебідки |
2441х2495х1310 |
Маса лебідки без каната, кг |
7000 |
