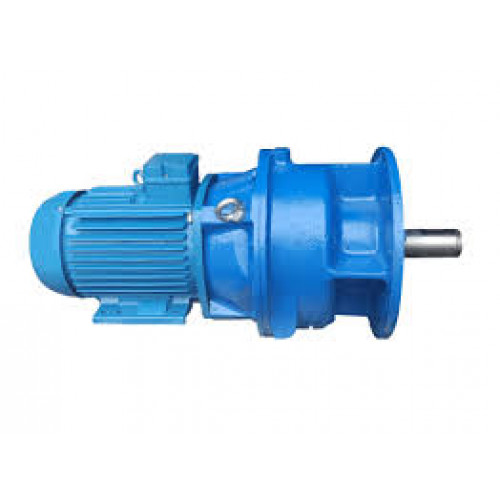

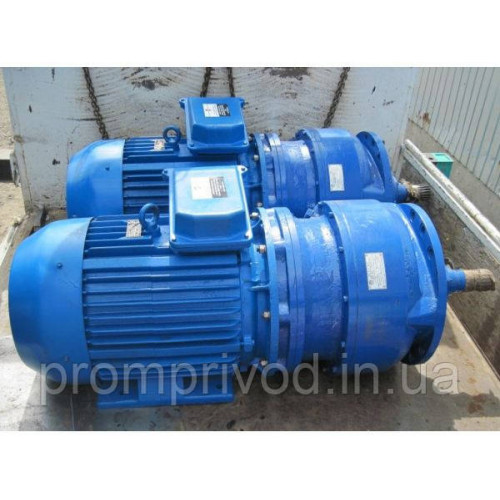

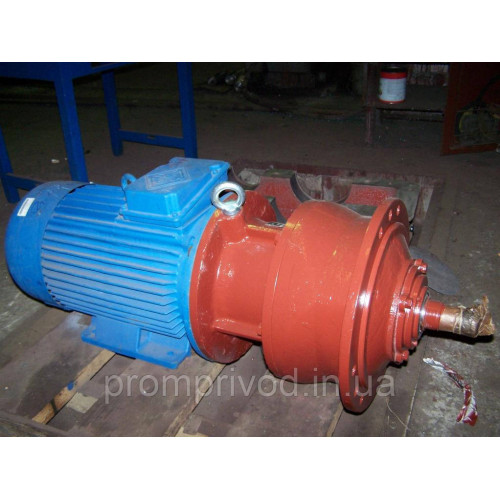

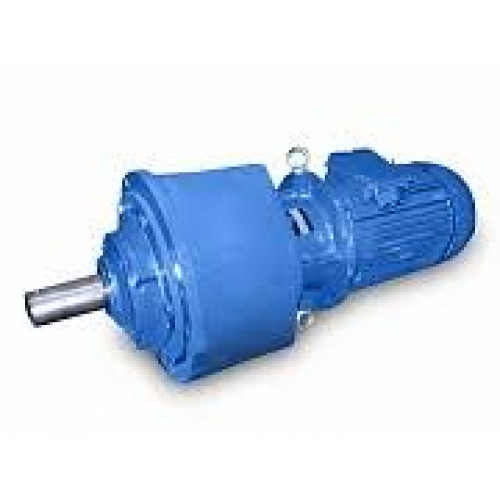

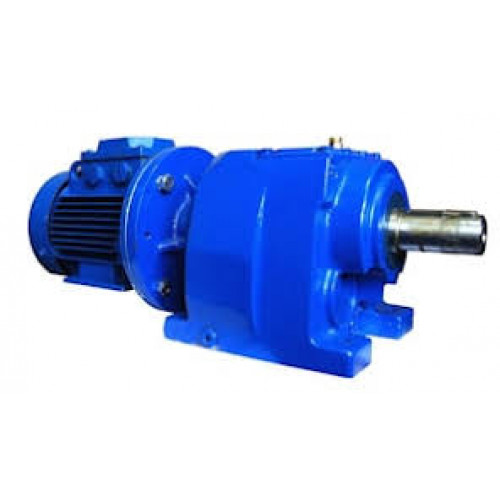

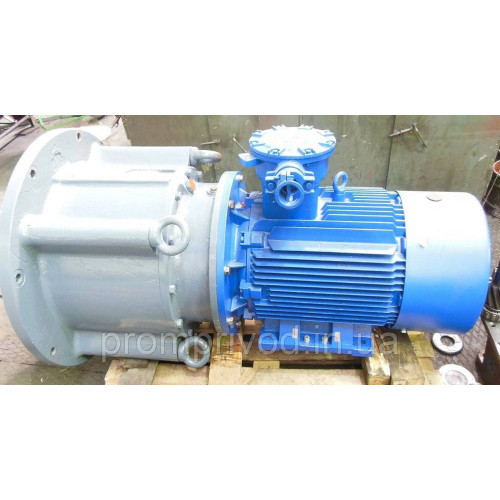

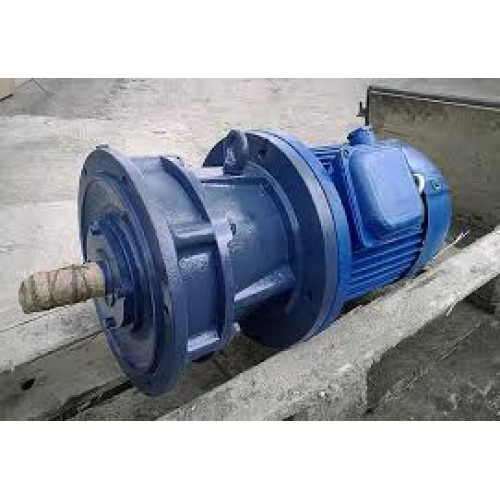

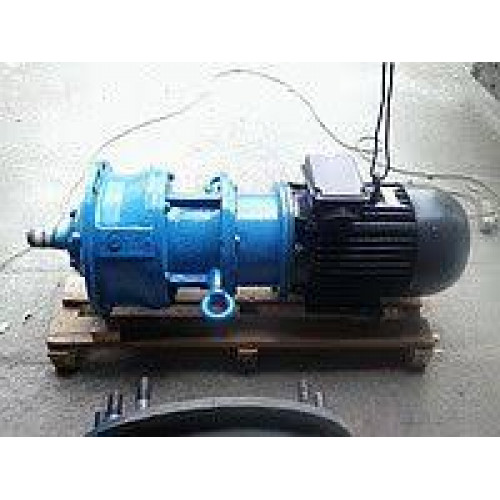

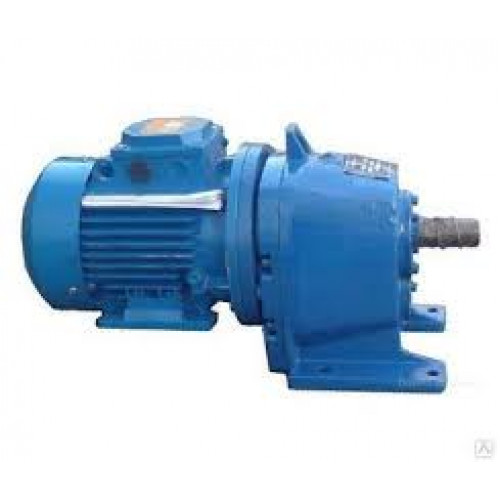

Планетарний мотор-редуктор МР1-500
Мотор-редуктор МР1-500 належить до категорії планетарних редукторів. Він застосовується більшою мірою в хімічному виробництві для передавання свого крутного моменту іншим обертовим механізмам. Є дуже простим в експлуатації, надійним і довговічним.
Мотор-редуктор МР1-500 рекомендують не застосовувати в умовах агресивного середовища.
Придбати цю модель мотор-редуктора можна в нас на сайті. Для цього Ви можете залишити заявку на сайті або зателефонувати нашим фахівцям із зазначеного номера на сайті.
Купуючи в нас, Ви отримуєте не тільки високу якість виробу за ціною від виробника, а й оригінальний паспорт і гарантію 36 місяців.
Доставка виробляється на всій території України способом, який найбільше підходить безпосередньо Вам.
Технічні характеристики мотор-редуктора МР1-500
Частота обертання вихідного вала n, об/хв |
Номінальний крутний момент на вихідному валу Мкр, Нм |
Потужність електродвигуна Р, кВт |
80 |
4280 |
37 |
5205 |
45 |
|
100 |
3424 |
37 |
5089 |
55 |
|
6940 |
75 |
|
125 |
4071 |
55 |
5552 |
75 |
|
160 |
3181 |
55 |
4337 |
75 |
|
200 |
2545 |
55 |
4164 |
90 |
|
250 |
2036 |
55 |
3331 |
90 |
|
4071 |
110 |
|
315 |
2644 |
90 |
3877 |
132 |

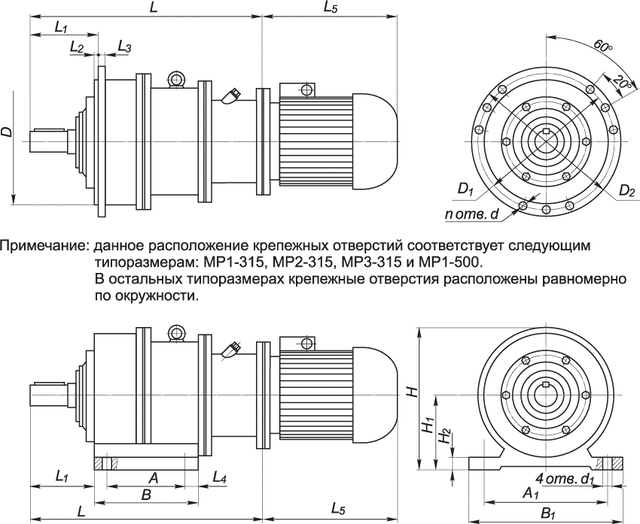

Схема габаритних і приєднувальних розмірів мотор-редуктора МР1-500
D |
D1 |
D2 |
L |
L1 |
L2 |
L3 |
L5 |
d |
450 |
500 |
550 |
800 |
300 |
18 |
30 |
765 |
26 |

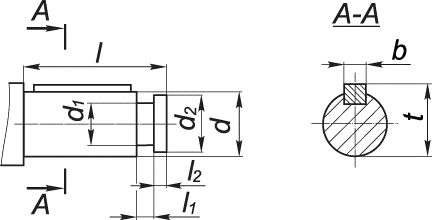

Приєднувальні розміри циліндричного вала мотор-редуктора МР1-500:
d |
d1 |
d2 |
l |
l1 |
l2 |
b |
t |
на індивідуальне замовлення |
Приєднувальні розміри вала у формі зубчастої півмуфти мотор редуктора МР1-500:
d |
d1 |
d2 |
d3 |
l |
l1 |
n |
150 |
224 |
260 |
20 |
4 |
22 |
6 |
Схема умовних позначень мотор-редуктора МР1-500
Структура позначення МР1-500-15-40-Ф2В-У3:
МР1 — тип мотор-редуктора
Ф2 - виготовлення горизонтальне фланцеве
500 — габарит
В - циліндричний кінець вихідної вали
15 - виконання за комплектуючим електродвигуном
У3 - кліматичне виконання й категорія розміщення
40 - частота обертання вихідної вали, об/хв
