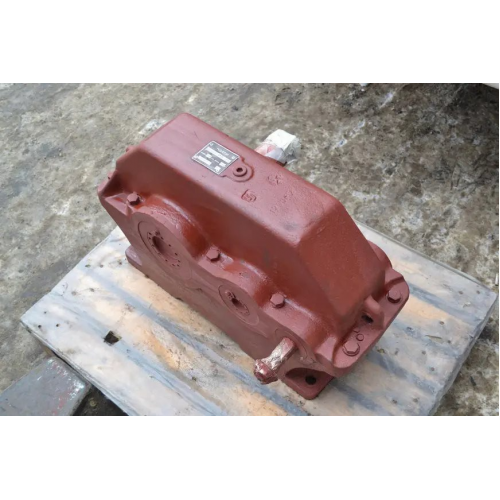

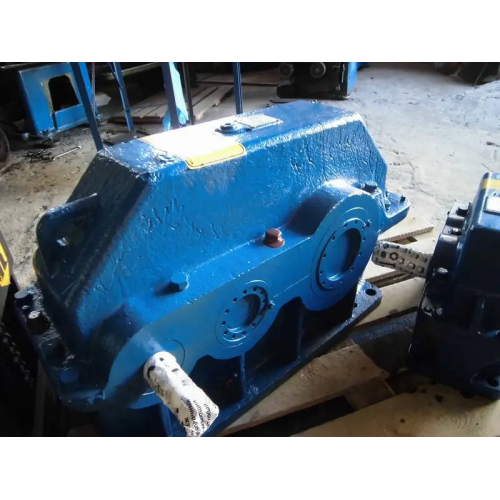

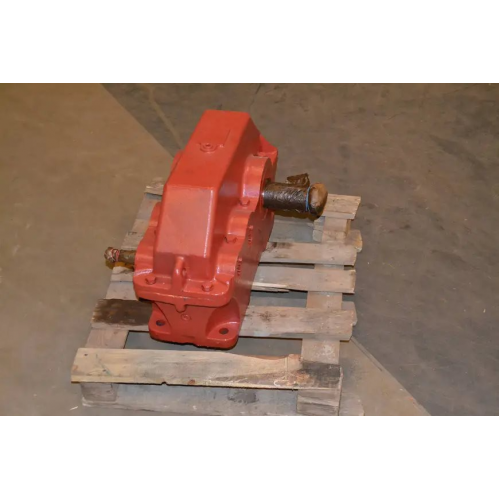

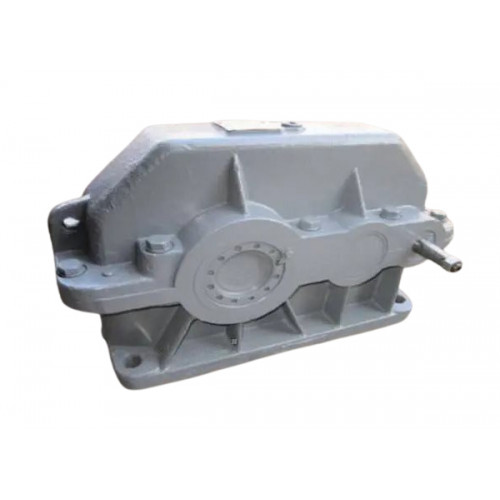

Редуктор 1Ц2У-315
Редуктор 1Ц2У-315 є циліндричним двоступінчастим горизонтальним редуктором загальномашинобудівного застосування з міжосьовою відстанню тихохідного ступеня 315 мм і призначений для зміни моментів, що крутять, за рахунок зменшення частоти обертання вихідного валу.
Умови застосування мультиплікаторів:
- навантаження постійне та змінне, одного напрямку та реверсивне;
- робота тривала чи з періодичними зупинками;
- обертання валів у будь-який бік;
- частота обертання вхідного валу не повинна перевищувати 1500 об/хв;
- атмосфера типів I та II за ГОСТ 15150-69 при запиленості повітря не більше 10 мг/куб.м.;
- кліматичні виконання У, Т для категорії розміщення 1...3 та кліматичні виконання УХЛ та О для категорій розміщення 4 за ГОСТ 15150-69.

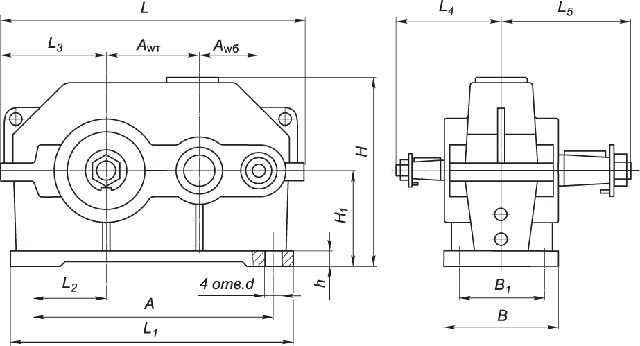

Габаритні та приєднувальні розміри редуктора 1Ц2У-315:
AWT |
AWб |
A |
B |
B1 |
H |
H1 |
h |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
d |
315 |
200 |
395 |
260 |
318 |
685 |
335 |
35 |
1030 |
370 |
215 |
360 |
300 |
420 |
28 |

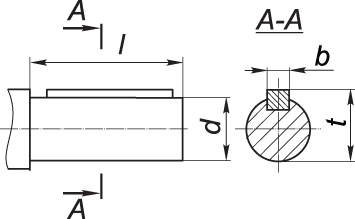

Розміри циліндричного вала редуктора 1Ц2У-315:
швидкохідний вал |
тихохідний вал |
||||||
d |
l |
b |
t |
d |
l |
b |
t |
50k6 |
110 |
14 |
53.5 |
110m6 |
210 |
28 |
116 |

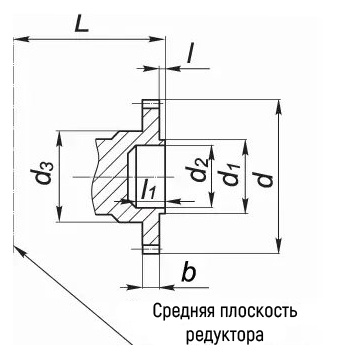

Розміри тихохідного вала редуктора 1Ц2У-315 у формі зубчастої муфти:
b |
d |
d1 |
d2 |
d3 |
L |
l |
l1 |
Зачеплення |
|
m |
z |
||||||||
30 |
252 |
130 |
110F8 |
140 |
275 |
10 |
60 |
6 |
40 |

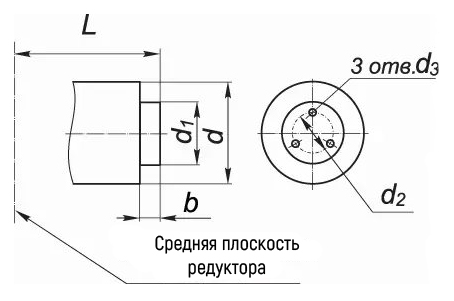

Розміри вихідного вала для приєднання приладів керування редуктора 1Ц2У-315:
b |
d |
d1 |
d2 |
d3 |
L |
5 |
110h9 |
75h9 |
55 |
M8×20 |
200 |

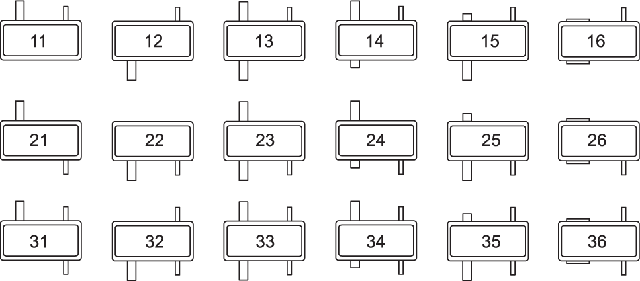

Варіанти складання циліндричного двоступінчастого редуктора 1Ц2У-315:
Технічні характеристики редуктора 1Ц2У-315:
Передавальне число |
8; 10; 12.5; 16; 20; 25; 31.5; 40; 50 |
|
Значення моменту кручення на виході, Нм |
10000 |
|
Навантаження, яке діє на вал, Н |
швидкохідний вал |
3500 |
тихохідний вал у формі циліндра |
30000 |
|
тихохідний вал у формі зубчастої муфти |
40000 |
|
ККД, % |
98 |
|
Вага редуктора, кг |
510 |

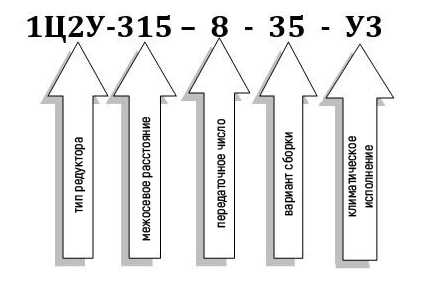

ПРИКЛАД УМОВНОГО ПОЗНАЧЕННЯ ПРИ ЗАМОВЛЕННІ:
