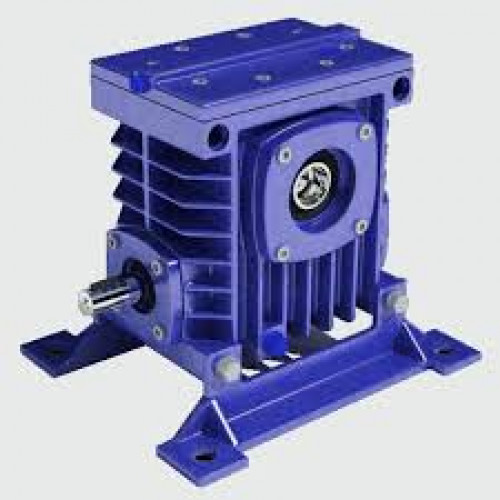

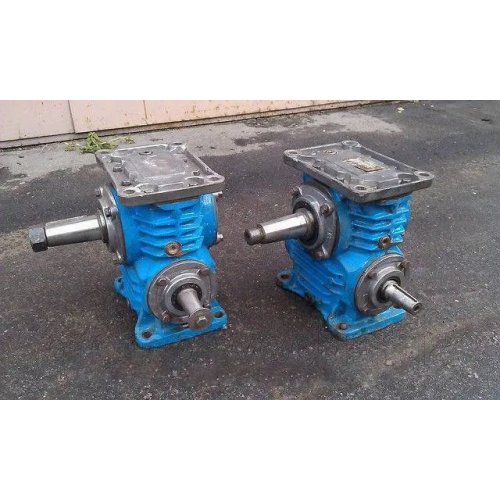

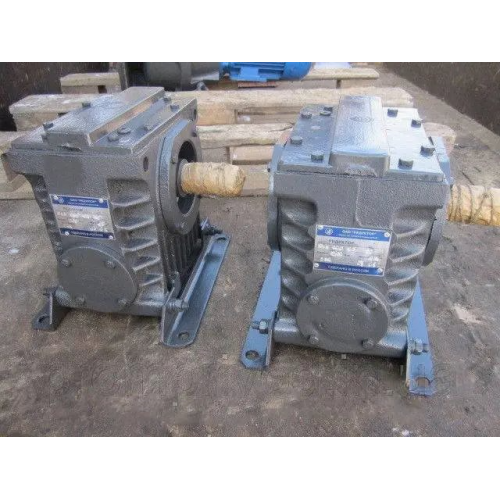

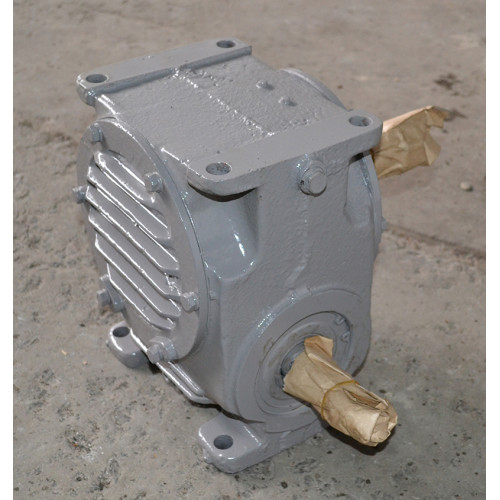

Редуктор черв'ячний одноступінчастий Ч-80
Редуктор Ч-80 одноступінчастий універсальний черв'ячний призначений для зміни моментів, що крутять, і частоти обертання валу в якості комплектуючих в приводах машин, обладнання і механізмів.
Умови застосування:
- навантаження постійне та змінне, одного напрямку та реверсивне;
- робота з періодичними зупинками та тривала до 24 годин на добу;
- обертання валів у будь-який бік;
- частота обертання вхідного валу трохи більше 1800 об/хв;
- атмосфера типів I та II за ГОСТ 16350-80 при запиленості повітря не більше 10 мг/м3;
- кліматичні виконання П,Т (для категорій розміщення 1…3) та кліматичні виконання ПХЛ та З (для категорій розміщення 4) за ГОСТ 15150-69.

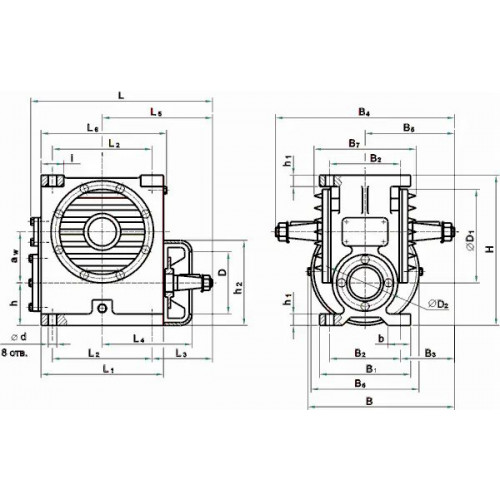

Габаритні та приєднувальні розміри Ч-80
Варіанти збирання редуктора Ч-80
Варіанти розташування черв'ячної пари
Варіанти розташування лап по площинах
Технічні характеристики редуктора Ч-80
|
Передавальні числа |
Частота обертання вхідного вала, об/хв |
Максимальне навантаження на валу |
|||||||
|
Ном. |
Факт. |
750 |
1000 |
1500 |
Вхід. вал, Н |
Вихід. вал, Н |
|||
|
Допустимий Мкр на вих. валу, Нм |
ККД |
Допустимий Мкр на вих. валу, Нм |
ККД |
Допустимий Мкр на вих. валу, Нм |
ККД |
||||
|
8 |
7.75 |
280 |
0.89 |
250 |
0.9 |
212 |
0.91 |
500 |
4000 |
|
10 |
10 |
250 |
0.88 |
224 |
0.89 |
190 |
0.9 |
||
|
12.5 |
13 |
250 |
0.86 |
230 |
0.87 |
195 |
0.89 |
||
|
16 |
15.5 |
280 |
0.83 |
250 |
0.85 |
218 |
0.86 |
||
|
20 |
20 |
243 |
0.79 |
224 |
0.81 |
195 |
0.84 |
||
|
25 |
26 |
243 |
0.78 |
224 |
0.79 |
195 |
0.83 |
||
|
31.5 |
31 |
300 |
0.72 |
280 |
0.75 |
250 |
0.78 |
||
|
40 |
40 |
230 |
0.67 |
218 |
0.71 |
195 |
0.73 |
||
|
50 |
52 |
243 |
0.65 |
230 |
0.66 |
206 |
0.71 |
||
|
63 |
64 |
224 |
0.6 |
212 |
0.62 |
190 |
0.64 |
||
|
80 |
78 |
200 |
0.55 |
190 |
0.58 |
175 |
0.64 |
||
Приклад запису умовного позначення під час замовлення:
Редуктор Ч80-10-52-1-2 В У З ТУ2 – 056 – 181 - 79, де редуктор черв'ячний одноступінчастий універсальний типу Ч з міжосьовою відстанню 80 мм, номінальною передавальним числом 10, варіантом складання 52, з розташуванням черв'яка під колесом (варіант 1 за розміщенням черв'ячної пари), варіантом встановлення з лапами 2, з вентилятором В, кліматичним виробленням П, категорій розміщення 3. За заявкою замовника вали редуктора Ч-80 можуть бути укомплектовані муфтами (Черв'ячний редуктор Ч-80 з муфтами).
