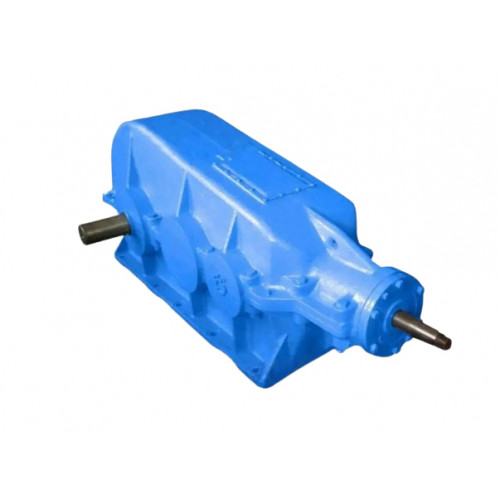

Редуктор КЦ1-250-20
Редуктор КЦ1-250-20 – це горизонтальний двоступінчастий механізм із циліндричним типом передачі. Такі пристрої встановлюють для перетворення показників моменту, що крутить, і частоти обертання валу в приводах підйомно-транспортного обладнання.
Головна особливість редуктора – його швидкохідна передача. Завдяки цьому пристрій має невеликі розміри і високий показник ККД. Такі редуктори комфортно почуваються в помірному і вологому тропічному кліматі. Стабільно працюють як із зупинками, так і безперервно протягом доби. Навантаження може бути будь-яким: пряме, постійне, періодичне або реверсивне. Вали пристрою можуть обертатися в будь-якому напрямку, але швидкість вхідного валу не повинна опускатися нижче 12 м/с.
Компанія «Промпривод» вже понад 10 років стабільно стоїть на ринку України. Політика компанії полягає у довгостроковій співпраці, тому ми максимально швидко доставляємо продукцію найвищої якості за дуже вигідною ціною. Співпрацюючи з нами, ви отримуєте не лише вигідні ціни, а й гарантію на весь товар на 12 місяців, що доводить високу якість обладнання. Доставка можлива по всій Україні.

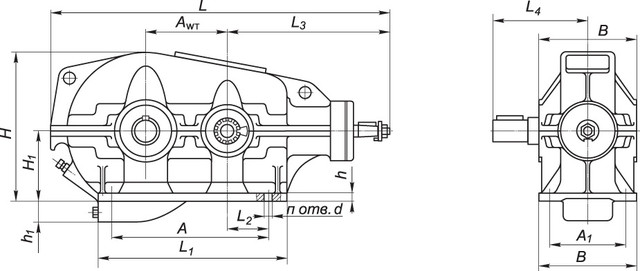

Редуктор КЦ1-250: габаритні та приєднувальні розміри
Технічні характеристики: редуктор КЦ1-250:
Передавальне число |
Момент крутіння на виході, Нм |
Швидкість обертання вхідного валу, об/хв |
Навантаження на валах, Н |
Вага пристрою, кг |
|
швидкохідний |
тихохідний |
||||
20 |
1150 |
1500 |
600 |
8400 |
320 |
AWT |
A |
A1 |
B |
H |
H1 |
h |
h1 |
L |
L1 |
L2 |
L3 |
L4 |
d |
n |
250 |
480 |
325 |
375 |
515 |
265 |
25 |
- |
1170 |
600 |
120 |
625 |
320 |
22 |
4 |
Розміри швидкохідного (конічного) валу редуктора КЦ1-250:
d |
d1 |
l |
l1 |
b |
t |
50 |
М36×3 |
110 |
82 |
12 |
26 |
Розміри тихохідного (циліндричного) валу редуктора КЦ1-250:
d2 |
l2 |
b1 |
t1 |
55 |
110 |
16 |
59 |

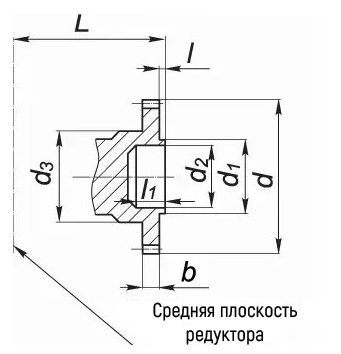

Розміри тихохідного валу (зубчастої напівмуфти) редуктора КЦ1-250:
b |
d |
d1 |
L |
l |
l1 |
Зачеплення |
|
m |
z |
||||||
25 |
150 |
90 |
267 |
14 |
48 |
3 |
48 |
Редуктор КЦ1-250 має 3 варіанти складання, які показані нижче:

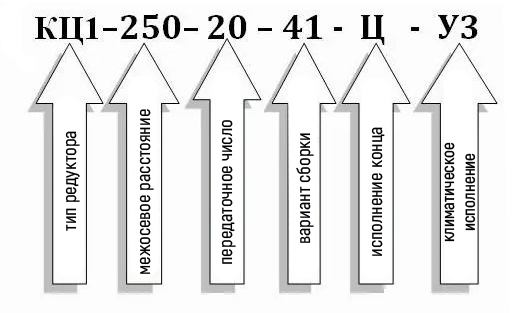

Редуктор КЦ1-250 умовне позначення:
Важливо. Виконання кінця тихохідного валу може бути циліндричним – Ц або у вигляді частини зубчастої муфти – М.
