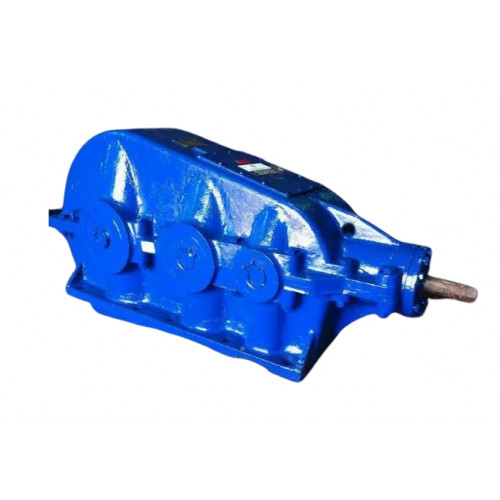

Редуктор КЦ1-250-6.3
Горизонтальний редуктор КЦ1-250-6.3 є двоступінчастим пристроєм із типом циліндричним передачі. Дані редуктори встановлюють разом із приводами на обладнання крана. Завдання пристрою полягає в перетворенні моменту, що крутить, і частоти обертання валу в приводах.
Редуктор має невеликі розміри, але при цьому видає високі коефіцієнт продуктивності, працює стабільно і без поломок. Завдяки таким особливостям він дуже популярний. Вали агрегату обертаються в будь-якому напрямку, що дозволяє використовувати редуктор із реверсивним навантаженням. Частота обертання вхідного валу має перевищувати 1500 оборотів на хвилину.
Компанія «Промпривод» вже понад 10 років стабільно стоїть на ринку України. Політика компанії полягає у довгостроковій співпраці, тому ми максимально швидко доставляємо продукцію найвищої якості за дуже вигідною ціною. Співпрацюючи з нами, ви отримуєте не лише вигідні ціни, а й гарантію на весь товар на 12 місяців, що доводить високу якість обладнання. Доставка можлива по всій Україні.

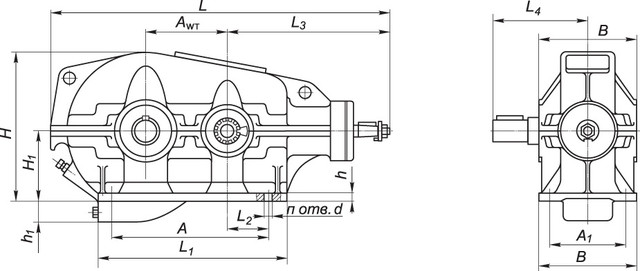

Редуктор КЦ1-250: габаритні та приєднувальні розміри
Технічні характеристики: редуктор КЦ1-250:
Передавальне число |
Момент крутіння на виході, Нм |
Швидкість обертання вхідного валу, об/хв |
Навантаження на валах, Н |
Вага пристрою, кг |
|
швидкохідний |
тихохідний |
||||
6.3 |
1150 |
1500 |
1080 |
8400 |
320 |
AWT |
A |
A1 |
B |
H |
H1 |
h |
h1 |
L |
L1 |
L2 |
L3 |
L4 |
d |
n |
250 |
480 |
325 |
375 |
515 |
265 |
25 |
- |
1170 |
600 |
120 |
625 |
320 |
22 |
4 |
Розміри швидкохідного (конічного) валу редуктора КЦ1-250:
d |
d1 |
l |
l1 |
b |
t |
50 |
М36×3 |
110 |
82 |
12 |
26 |
Розміри тихохідного (циліндричного) валу редуктора КЦ1-250:
d2 |
l2 |
b1 |
t1 |
55 |
110 |
16 |
59 |

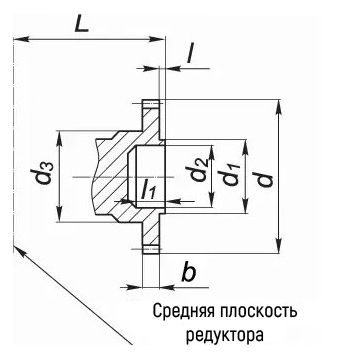

Розміри тихохідного валу (зубчастої напівмуфти) редуктора КЦ1-250:
b |
d |
d1 |
L |
l |
l1 |
Зачеплення |
|
m |
z |
||||||
25 |
150 |
90 |
267 |
14 |
48 |
3 |
48 |
Редуктор КЦ1-250 має 3 варіанти складання, які показані нижче:

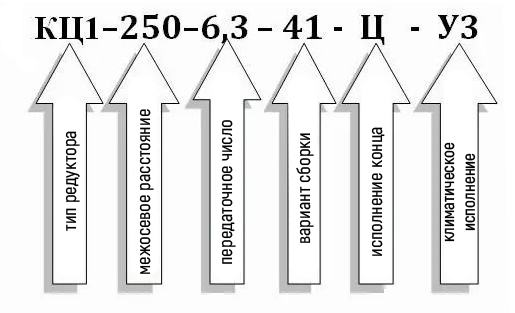

Редуктор КЦ1-250 умовне позначення:
Важливо. Виконання кінця тихохідного валу може бути циліндричним – Ц або у вигляді частини зубчастої муфти – М.
