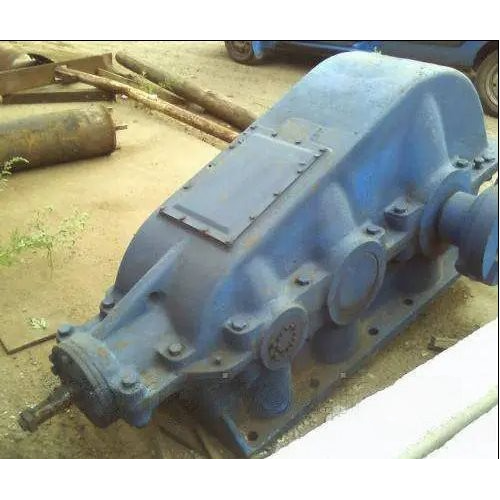

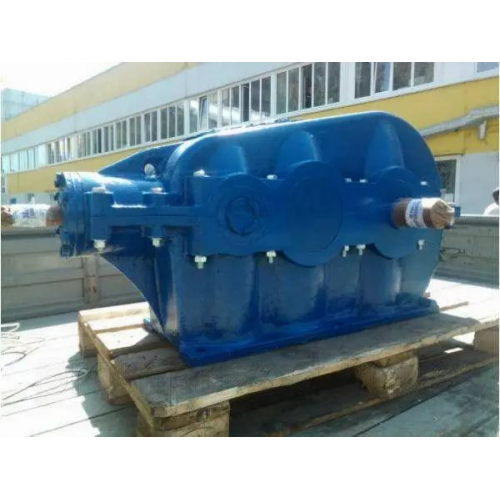

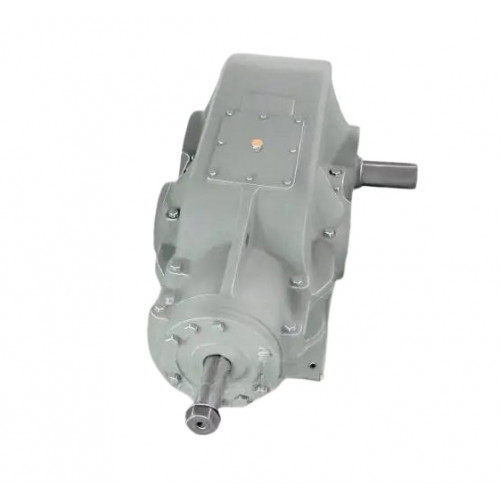

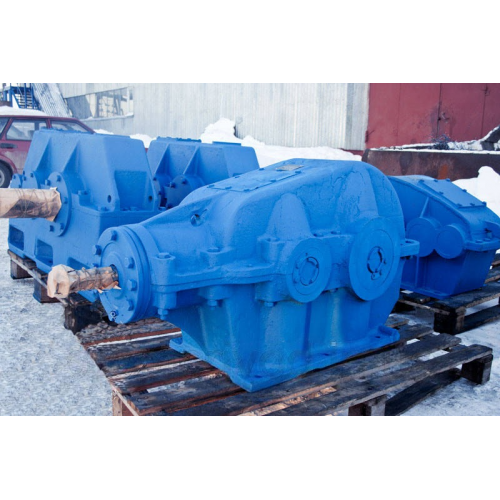

Редуктор КЦ1-400
Дані редуктори відносяться до редукторів конічно-циліндричного двоступінчастого типу, він необхідний для застосування у виробах підйомно-транспортного обладнання, а також для ремонтно-експлуатаційних потреб вже діючого обладнання. Редуктор КЦ1-400 покликаний збільшувати момент, що крутить, а частоту обертання різних машин або механізмів при цьому зменшувати
Механізм КЦ1-400 передбачає обертання валів в обидві сторони, частота обертання вхідного валу не повинна перевищувати 1500 об/хв, а окружна швидкість зубчастих передач повинна бути не більше 12 м/с.
Редуктор КЦ1-400 розрахований на те, що працювати він буде безперервно, навантаження може бути при цьому як постійним, так і змінним, одного напрямку і реверсивним. Працювати редуктор типу КЦ1-400 може постійно, але з періодичними зупинками.
Кліматичні умови для роботи редуктора КЦ1-400 можуть бути досить різноманітними, це може бути район з помірним кліматом, з тропічним (сухим та вологим).
Зазначимо, що значення крутного моменту, що допускається, на вихідному валу у всіх таблицях наведені за певних умов - спокійна безперервна робота редуктора КЦ1-400 протягом восьми годин на добу. Якщо ж умови роботи змінені, необхідно запровадити поправний коефіцієнт. Якщо працювати з іншими числами обертів вхідного валу, щоб знайти всі значення параметрів, необхідно використовувати метод інтерполяції.
Технічні характеристики: редуктор КЦ1-400:
|
Передавальне число |
Момент крутіння на виході, Нм |
Швидкість обертання вхідного валу, об/хв |
Навантаження на валах, Н |
Вага пристрою, кг |
|
|
швидкохідний |
тихохідний |
||||
|
6.3 |
3300 |
1500 |
1000 |
21000 |
980 |
|
10 |
5000 |
18000 |
|||
|
14 |
2200 |
||||
|
20 |
4500 |
3300 |
20000 |
||
|
28 |
3800 |
4000 |
21200 |
||
Редуктор КЦ1-400: габаритні та приєднувальні розміри
|
AWT |
A |
A1 |
B |
H |
H1 |
h |
h1 |
L |
L1 |
L2 |
L3 |
L4 |
d |
n |
|
400 |
810 |
450 |
526 |
705 |
320 |
35 |
95 |
1705 |
930 |
212 |
848 |
452 |
26 |
8 |
Розміри швидкохідного (конічного) валу редуктора КЦ1-400:
|
d |
d1 |
l |
l1 |
b |
t |
|
60 |
М42×3 |
140 |
105 |
16 |
31.4 |
Розміри тихохідного (циліндричного) валу редуктора КЦ1-400:
|
d2 |
l2 |
b1 |
t1 |
|
90 |
170 |
25 |
95 |

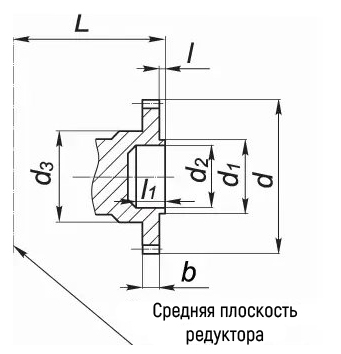

Розміри тихохідного валу (зубчастої напівмуфти) редуктора КЦ1-400:
.jpg)
|
b |
d |
d1 |
L |
l |
l1 |
Зачеплення |
|
|
m |
z |
||||||
|
35 |
232 |
140 |
370 |
14 |
60 |
4 |
56 |
Редуктор КЦ1-400 має 3 варіанти збирання, які показані нижче:
Редуктор КЦ1-400 умовне позначення:
КЦ1-400-28-41Ц-У3, де:
КЦ1 - тип редуктора;
400 - міжосьова відстань, мм;
28 - номінальне передавальне число;
41 - варіант складання;
Ц – циліндричний кінець вихідного валу;
У3 - кліматичне виконання та категорія розміщення за ГОСТ 15150-69
Важливо. Виконання кінця тихохідного валу може бути циліндричним – Ц або у вигляді частини зубчастої муфти – М.
