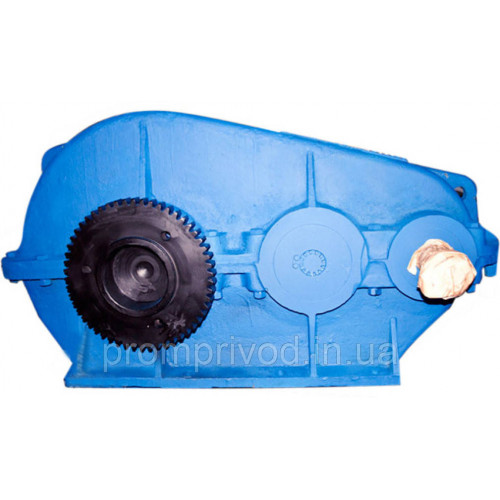

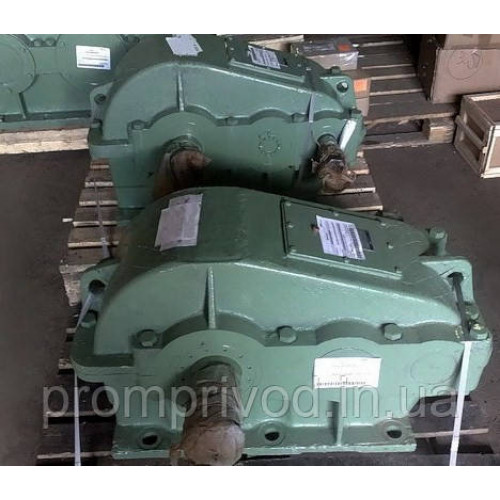

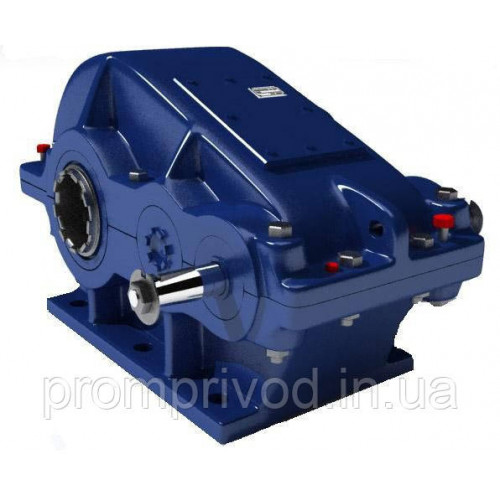

Редуктор РК-500-10

Name: Редуктор РК-500-10
Brand: ПромПривод
SKU: 508651519
Price: 9999 UAH
Availability: InStock

Виробник: ПромПривод Модель: 508651519

Все про товар

Опис

Характеристики

Відгуки 0

Питання0

Провідний виробник і постачальник високотехнологічних редукторів, мотор-редукторів та промислового обладнання в Україні з 2008 року. Компанія орієнтована на виробничі підприємства різних галузей, забезпечує як стандартні, так і індивідуально виготовлені рішення під потреби замовників

В наявності

9 999грн.

Знайшли дешевше?

Купити цей товар в 1 клік:

Діаметр осі валу:по согласованию

Колір:синий, красный, серый

Вага:1230 кг

Тип редуктора:Цилиндрический

Типи валів:конический, цилиндрический, в виде зубчатой муфты

Доставка

Самовивіз з підприємства

Новою поштую по Україні

Оплата

Оплата за рахунком

Готівкою на підприємстві

Редуктор РК-500-10

9 999грн.

Опис

Редуктор РК-500-10

Основне завдання редуктора РК-500-10 — це перетворення швидкості обертання валів, а також крутних моментів на вході та виході. Призначений для кранового обладнання, але можливе застосування як привод загального призначення.
Умови застосування: навантаження постійне, змінне, реверсивне або в один бік; пряме та зворотне обертання валів, окружна швидкість яких не вище ніж 12 м/сек, зовнішнє середовище не агресивне, використовується в районах помірним і сухим, а також вологим тропічним кліматами, відповідно з ГОСТ 15150-69

Переваги роботи з нами:
1.Висока якість виробів.
2. Ви отримуєте гарантію від виробника на 36 місяців.
3. Кваліфікований персонал.
4. Весь товар перед відправленням проходить перевірку на плавність ходу, шум, вібрацію.
5. Перевірка на герметизацію корпусу.
6. Відсилання в обмовлені терміни.
7. Доставка по всій Україні.

Чертеж редуктора РК-500

Габаритні розміри редуктора РК-500-10

aw	aw_т	L	L₁	L₂	l	l₁	l₂	l₃	l₄	l₅
850	500	1632	510	550	1100	610	300	205	546	530

B	B₁	B₂	B₃	H	H₁	H₂	h	Ød
580	520	580	408	875	400	105	35	32

Характеристики представленого кранового редуктора

Типорозмір				РК-500
Номінальне передавальне ставлення, i				10,0
Номінальний крутний момент на тихохідному валу, Т, Н×м	Ном. част. вращ. швидкохід. вала, с^-1(об/хв)	10 (600)	Особливо легкий	56034
			ПВ 15%	33291
			ПВ 25%	29006
			ПВ 40%	24556
			ПВ 100%	10877
		12,5 (750)	Особливо легкий	54716
			ПВ 15%	31115
			ПВ 25%	27028
			ПВ 40%	22941
			ПВ 100%	9888
		16,6 (1000)	Особливо легкий	-
			ПВ 15%	-
			ПВ 25%	-
			ПВ 40%	-
			ПВ 100%	-
		20,83 (1250)	Особливо легкий	-
			ПВ 15%	-
			ПВ 25%	-
			ПВ 40%	-
			ПВ 100%	-
		25 (1500)	Особливо легкий	-
			ПВ 15%	-
			ПВ 25%	-
			ПВ 40%	-
			ПВ 100%	-
Маса, кг, не більш ніж				1230

Номінальна частота обертання швидкохідного вала, з^-1(об/хв)	Короткотривалий допустимий крутний момент на тихохідному валу, Т, Н×м
	10,0
РК-500
10,0 (600)	89000
12,5 (750)	81000
16,6 (1000)	-
20,8 (1250)	-
25,0 (1500)	-

Номінальна частота обертання швидкохідного вала, об/хв	РК-500-10
Номінальна частота обертання швидкохідного вала, об/хв	F_Бmax	F_Тmax	F_Mmax
600	14,0	150	163,2
750	13,0	137	152,2
1000	11,5	124	137,8
1250	10,5	119	127,8
1500	9,9	111	124,4

Розміри кінців швидкохідних валів редуктора РК-500-10

Размеры концов быстроходных валов редуктора РК-500

Ød	Ød₁	Ød₃	Ød₄	l	l₁	b	h	t
90	83,50	М64×4	130	170	130	22	14	9

Розміри кінців тихохідних валів під муфти редуктора РК-500-10

Размеры концов тихоходных валов под муфты редуктора РК-500

Ød m6	d₁	b	l	t
130	150	32	200	141

Розміри кінців тихохідних валів редуктора РК-500-10 у формі зубчастої напівмуфти

Размеры концов тихоходных валов редуктора РК-500 в виде зубчатой полумуфты

m	z	b	L	L₁	k	B	Ød F7	d₁ f9
8	54	50	73	22	40	78	190	260

Варіанти збирання редуктора РК-500-10

Варианты сборки редуктора РК-500

Характеристики

Memory

Діаметр осі валу

по согласованию

Колір

синий, красный, серый

Вага

1230 кг

Тип редуктора

Цилиндрический

Типи валів

конический, цилиндрический, в виде зубчатой муфты

Тип

Редуктор

Термообробка зуб'їв

да

Країна виробник

Украина

Розташування валів редуктора

Горизонтальное

Стан

Новое

Міжосьова відстань

500 мм

Матеріал корпусу

Чугун

Матеріал виготовлення валів

сталь 45 и 40Х

Кількість робочих ступенів

Гарантія

3 года

Електродвигун

отечественный

Передавальне число
