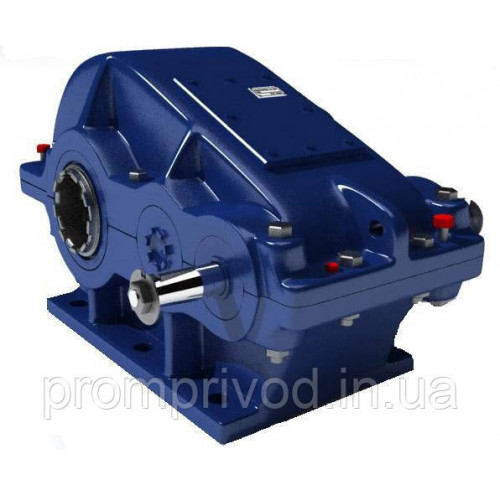

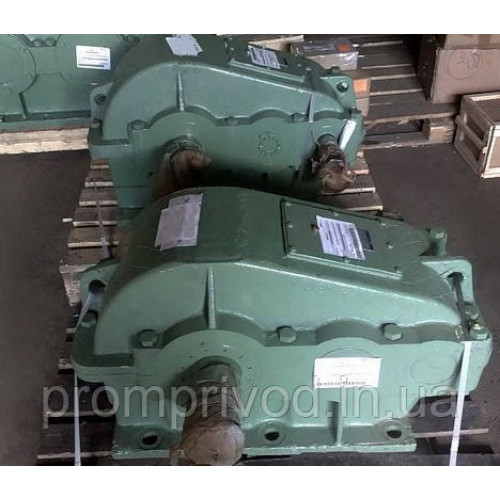

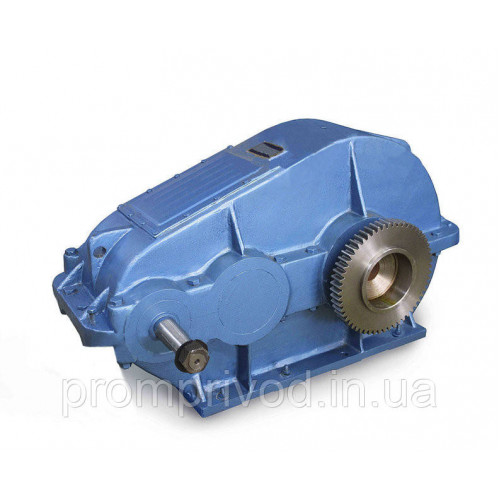

Редуктор РК-500-22,4

Name: Редуктор РК-500-22,4
Brand: ПромПривод
SKU: 508688568
Price: 9999 UAH
Availability: InStock

Виробник: ПромПривод Модель: 508688568

Все про товар

Опис

Характеристики

Відгуки 0

Питання0

Провідний виробник і постачальник високотехнологічних редукторів, мотор-редукторів та промислового обладнання в Україні з 2008 року. Компанія орієнтована на виробничі підприємства різних галузей, забезпечує як стандартні, так і індивідуально виготовлені рішення під потреби замовників

В наявності

9 999грн.

Знайшли дешевше?

Купити цей товар в 1 клік:

Діаметр осі валу:по согласованию

Колір:синий, красный, серый

Вага:1230 кг

Тип редуктора:Цилиндрический

Типи валів:конический, цилиндрический, в виде зубчатой муфты

Доставка

Самовивіз з підприємства

Новою поштую по Україні

Оплата

Оплата за рахунком

Готівкою на підприємстві

Редуктор РК-500-22,4

9 999грн.

Опис

Редуктор РК-500-22.4

Циліндричний редуктор РК-500-22,4 має широке застосування в крановому обладнанні та як привода загального застосування. Робота редуктора полягає в зниженні обертів у разі збільшення крутного моменту в приводах.
Умови застосування: допускається в роботу зі змінною і повним навантаженням, пряме та зворотне обертання валів, працює у разі реверсивного навантаження, температура зовнішнього середовища від -40 °C до 50 °C

Переваги роботи з нами:
1.Висока якість виробів.
2. Ви отримуєте гарантію від виробника на 36 місяців.
3. Кваліфікований персонал.
4. Весь товар перед відправленням проходить перевірку на плавність ходу, шум, вібрацію.
5. Перевірка на герметизацію корпусу.
6. Відсилання в обмовлені терміни.
7. Доставка по всій Україні.

Чертеж редуктора РК-500

Габаритні розміри редуктора РК-500-22,4

aw	aw_т	L	L₁	L₂	l	l₁	l₂	l₃	l₄	l₅
850	500	1632	510	550	1100	610	300	205	546	530

B	B₁	B₂	B₃	H	H₁	H₂	h	Ød
580	520	580	408	875	400	105	35	32

Характеристики представленого кранового редуктора

Типорозмір				РК-500
Номінальне передавальне ставлення, i				22,4
Номінальний крутний момент на тихохідному валу, Т, Н×м	Ном. част. вращ. швидкохід. вала, с^-1(об/хв)	10 (600)	Особливо легкий	62809
			ПВ 15%	34935
			ПВ 25%	30475
			ПВ 40%	25644
			ПВ 100%	10220
		12,5 (750)	Особливо легкий	62437
			ПВ 15%	34489
			ПВ 25%	30029
			ПВ 40%	25570
			ПВ 100%	9960
		16,6 (1000)	Особливо легкий	60207
			ПВ 15%	33003
			ПВ 25%	28766
			ПВ 40%	24529
			ПВ 100%	10035
		20,83 (1250)	Особливо легкий	58869
			ПВ 15%	30683
			ПВ 25%	26759
			ПВ 40%	22834
			ПВ 100%	9990
		25 (1500)	Особливо легкий	57234
			ПВ 15%	27651
			ПВ 25%	24083
			ПВ 40%	20515
			ПВ 100%	10109
Маса, кг, не більш ніж				1230

Номінальна частота обертання швидкохідного вала, з^-1(об/хв)	Короткочасний допустимий крутний момент на тихохідному валу, Т, Н×м
	22,4
РК-500
10,0 (600)	113400
12,5 (750)	109400
16,6 (1000)	105600
20,8 (1250)	101000
25,0 (1500)	96800

Номінальна частота обертання швидкохідного вала, об/хв	РК-500-22,4
Номінальна частота обертання швидкохідного вала, об/хв	F_Бmax	F_Тmax	F_Mmax
600	14,0	150	163,2
750	13,0	137	152,2
1000	11,5	124	137,8
1250	10,5	119	127,8
1500	9,9	111	124,4

Розміри кінців швидкохідних валів редуктора РК-500-22,4

Размеры концов быстроходных валов редуктора РК-500

Ød	Ød₁	Ød₃	Ød₄	l	l₁	b	h	t
90	83,50	М64×4	130	170	130	22	14	9

Розміри кінців тихохідних валів під муфти редуктора РК-500-22,4

Размеры концов тихоходных валов под муфты редуктора РК-500

Ød m6	d₁	b	l	t
130	150	32	200	141

Розміри кінців тихохідних валів редуктора РК-500-22,4 у формі зубчастої напівмуфти

Размеры концов тихоходных валов редуктора РК-500 в виде зубчатой полумуфты

m	z	b	L	L₁	k	B	Ød F7	d₁ f9
8	54	50	73	22	40	78	190	260

Варіанти збирання редуктора РК-500-22,4

Варианты сборки редуктора РК-500

Характеристики

Memory

Діаметр осі валу

по согласованию

Колір

синий, красный, серый

Вага

1230 кг

Тип редуктора

Цилиндрический

Типи валів

конический, цилиндрический, в виде зубчатой муфты

Тип

Редуктор

Термообробка зуб'їв

да

Країна виробник

Украина

Розташування валів редуктора

Горизонтальное

Стан

Новое

Міжосьова відстань

500 мм

Матеріал корпусу

Чугун

Матеріал виготовлення валів

сталь 45 и 40Х

Кількість робочих ступенів

Гарантія

3 года

Електродвигун

отечественный

Передавальне число

22.4
