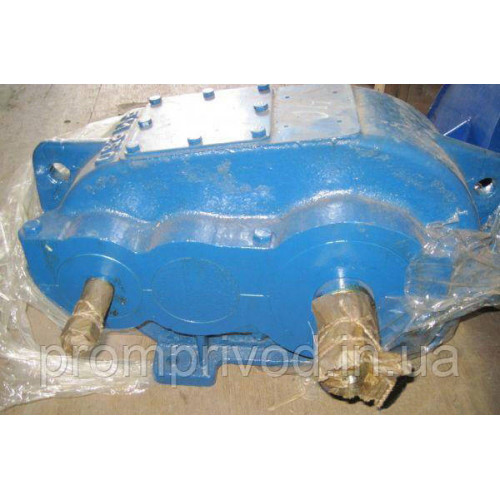

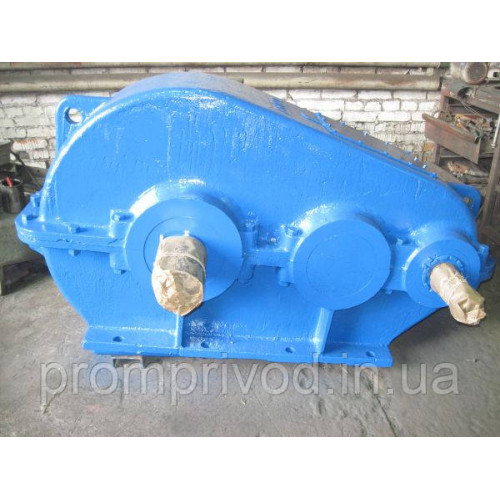

Редуктор РМ-750

Name: Редуктор РМ-750
Brand: ПромПривод
SKU: 455586032
Price: 70800 UAH
Availability: InStock

Виробник: ПромПривод Модель: 455586032

Все про товар

Опис

Характеристики

Відгуки 0

Питання0

Провідний виробник і постачальник високотехнологічних редукторів, мотор-редукторів та промислового обладнання в Україні з 2008 року. Компанія орієнтована на виробничі підприємства різних галузей, забезпечує як стандартні, так і індивідуально виготовлені рішення під потреби замовників

В наявності

70 800грн.

Знайшли дешевше?

Купити цей товар в 1 клік:

Діаметр осі валу:по согласованию

Колір:синий, красный, серый

Вага:1030 кг

Тип редуктора:Цилиндрический

Типи валів:конический, цилиндрический, в виде зубчатой муфты

Доставка

Самовивіз з підприємства

Новою поштую по Україні

Оплата

Оплата за рахунком

Готівкою на підприємстві

Редуктор РМ-750

70 800грн.

Опис

Редуктор РМ-750

РМ-750 — це циліндричний редуктор, позаяк зміна кутової швидкості та обертального моменту відбувається за допомогою зубчастих передач. Його ще називають двоступеневий, адже корпусе два циліндричні передачі. Вали редуктора лежать у горизонтальній площині.

Редуктор РМ: умови застосування

навантаження постійне та змінне, одного напрямку та реверсивне;
робота тривала або з періодичними зупинками, обертання валів у будь-який бік;
частота обертання вхідного вала не має перевищувати 1500 об/хв;
температура зовнішнього середовища від мінус 40 °C до плюс 50 °C;
підвищена запиленість, неагресивне середовище;
кліматичні виконання У, Т (для категорії розміщення 1...4) за ГОСТ 15150-69.

Переваги роботи з нами

1. Максимально швидке відвантаження — завжди в заявлений термін.
2. Досвідчені фахівці.
3. Товар чудової якості.
4. Гарантія на кожну покупку.
5. Вигідні ціни.
6. Відправимо замовлення будь-яким перевезенням, за Харковом доставимо власним транспортом.

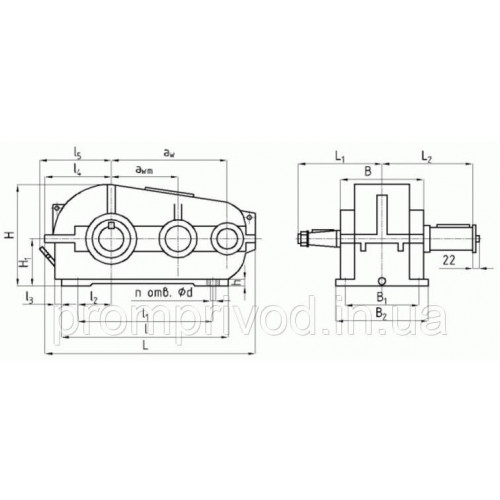

Чертеж редуктора РМ

Розміри редуктора РМ-750

a_w	a_wm	L	L₁	L₂	l	l₁	l₂	l₃	l₄	l₅
750	450	1448	450	475	1025	620	275	230	491	525

B	B₁	B₂	H	H₁	h	Ød	відлуння.
510	450	510	356	743	320	130	35

Технічні характеристики редуктора РМ-750

Типорозмір				РМ-750
Номінальне передавальне ставлення, i				50,0	40,0	31,5	22,4	20,0	16,0	12,5	10,0	8,0
Номінальний крутний момент на тихохідному валу, Т, Н×м	Ном. част. вращ. швидкохід. вала, с^-1(об/хв)	10 (600)	Особливо легкий	49497	46694	44641	43483	42741	39374	35021	31148	26865
			ПВ 15%	24749	24626	25581	26016	25449	24076	23146	21260	19788
			ПВ 25%	21655	21428	22070	22671	22186	21067	20127	18458	17167
			ПВ 40%	18175	18230	18809	19326	18924	17806	17108	15657	14546
			ПВ 100%	7347	7036	7273	7247	7341	7900	7850	7828	7863
		12,5 (750)	Особливо легкий	46404	46054	44139	42517	41501	36515	32203	28347	24637
			ПВ 15%	24749	24306	24076	24975	24796	21468	20449	19381	17613
			ПВ 25%	21346	20980	20866	21704	21664	18659	17712	16876	15307
			ПВ 40%	18258	17910	17856	18434	18271	15850	15136	14371	13000
			ПВ 100%	6806	6703	7303	7284	7308	7825	7809	7911	7129
		16,6 (1000)	Особливо легкий	45476	44519	42434	40807	40131	32352	28379	24721	-
			ПВ 15%	23666	23795	21668	21630	21142	18358	17994	16612	-
			ПВ 25%	20418	20724	18960	18954	18402	15950	15699	14437	-
			ПВ 40%	17169	17654	15950	16055	15661	13543	13284	12262	-
			ПВ 100%	6729	6716	7163	7805	7341	7825	7125	7120	-
		20,83 (1250)	Особливо легкий	44176	43905	41411	39246	36020	28891	25119	-	-
			ПВ 15%	21531	22413	19261	19445	19263	16612	15651	-	-
			ПВ 25%	18933	19650	16853	16947	16914	14446	13719	-	-
			ПВ 40%	15963	16579	14205	14271	14408	12279	11593	-	-
			ПВ 100%	6719	6755	7343	7314	7282	7102	7149	-	-
		25 (1500)	Особливо легкий	43620	42216	40127	36422	33279	26584	-	-	-
			ПВ 15%	20108	20213	17255	17839	17619	15048	-	-	-
			ПВ 25%	17324	17654	15048	15461	15400	13041	-	-	-
			ПВ 40%	14849	15096	12640	13231	13051	11135	-	-	-
			ПВ 100%	6651	6780	7323	7136	7308	7123	-	-	-
Маса, кг, не більш ніж				1030

Номінальна частота обертання швидкохідного вала, з^-1(об/хв)	Короткочасний допустимий крутний момент на тихохідному валу, Т, Н×м
	50,0	40,0	31,5	22,4	20,0	16,0	12,5	10,0	8,0
РМ-750
10,0 (600)	95000	89000	85000	83000	82000	75500	67500	60000	52000
12,5 (750)	89000	88000	84000	81000	80000	70000	62000	54500	47000
16,6 (1000)	87000	85500	81000	79000	76000	62000	54000	47500	-
20,8 (1250)	85000	83000	79000	75000	70000	56000	48600	-	-
25,0 (1500)	83500	81000	76500	69000	63500	51000	-	-	-

Номінальна частота обертання швидкохідного вала, об/хв	РМ-750
Номінальна частота обертання швидкохідного вала, об/хв	F_Бmax	F_Тmax	F_Mmax
600	6,7	105,0	113,3
750	6,3	97,5	105,0
1000	5,5	88,5	96,1
1250	5,0	81,5	89,7
1500	4,6	79,0	89,2

Розміри кінців швидкохідних валів редуктора РМ-750

Размеры концов быстроходных валов редуктора РМ-750

Ød	Ød₁	Ød₃	Ød₄	l	l₁	b	h	t
60	54,75	М42´ З	94	140	105	16	10	6

Розміри кінців тихохідних валів під муфти редуктора РМ-750

Размеры концов тихоходных валов под муфты редуктора РМ-750

Ød m6	Ød₁	b	l	t
110	130	28	165	120

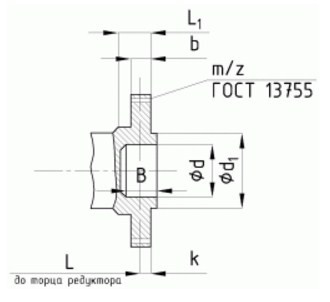

Розміри кінців тихохідних валів у формі зубчастої напівмуфти редуктора РМ-750

Размеры концов тихоходных валов в виде зубчатой полумуфты редуктора РМ-750

m	z	b	L	L₁	k	B	Ød F7	Ød₁f9
6	56	40	75	16	32	68	170	260

Варіанти збирання редуктора

Варианты сборки редуктора РМ-500

Характеристики

Memory

Діаметр осі валу

по согласованию

Колір

синий, красный, серый

Вага

1030 кг

Тип редуктора

Цилиндрический

Типи валів

конический, цилиндрический, в виде зубчатой муфты

Тип

Редуктор

Термообробка зуб'їв

да

Країна виробник

Украина

Розташування валів редуктора

Горизонтальное

Стан

Новое

Міжосьова відстань

750 мм

Матеріал виготовлення валів

сталь 45 и 40Х

Кількість робочих ступенів

Гарантія

3 года

Електродвигун

отечественный

Передавальне число

от 8 до 50
