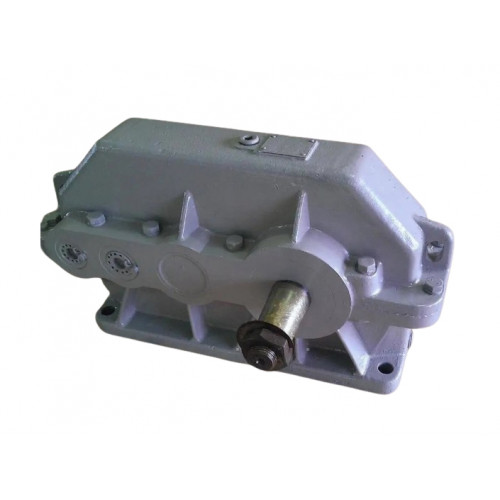

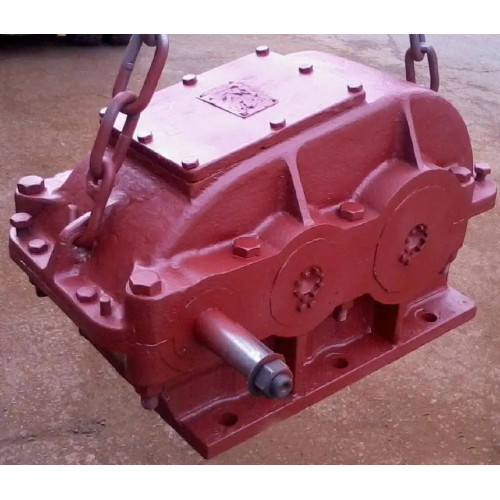

Редуктор Ц2-1000-16
Редуктор Ц2-1000-16 – це циліндричний крановий агрегат, який призначений для зміни частоти обертання та крутного моменту валу в приводах вантажопідйомних механізмів. Особливість даного редуктора у використанні шевронного зачеплення швидкодією.
Для стабільної та довготривалої роботи редуктори не варто встановлювати у запиленому чи вибухонебезпечному середовищі. Такі пристрої можна встановити на відкритому повітрі або під навісом. Валі механізму обертаються обидві сторони, без переваг. Робота можлива як із зупинками, так і в режимі 24 години із постійними або реверсивними навантаженнями.
Замовити редуктори та комплектуючі ви можете, залишивши заявку на сайті. Також, зателефонувавши, наші менеджери представлять вам повну технічну характеристику будь-якого пристрою. Співпрацюючи з компанією «Промпривод» ви отримуєте гарантію та ціну від виробника. Всі пристрої найвищої якості. Доставка можлива по всій Україні.
Розміри циліндричного кранового редуктора Ц2-1000:
Варіанти складання редуктора Ц2-1000:
Технічні характеристики редуктора Ц2-1000:
|
Передавальне число |
16 |
|||
|
Момент крутіння на виході, Нм |
600 об/хв |
Режим роботи |
Безперервний Б (ПВ=100%) |
56000 |
|
Важкий В (ПВ=40%) |
97500 |
|||
|
Середній С (ПВ=25%) |
136000 |
|||
|
Легкий Л (ПВ=15%) |
190000 |
|||
|
750 об/хв |
Безперервний Б (ПВ=100%) |
53000 |
||
|
Важкий В (ПВ=40%) |
92500 |
|||
|
Середній С (ПВ=25%) |
128000 |
|||
|
Легкий Л (ПВ=15%) |
180000 |
|||
|
1000 об/хв |
Безперервний Б (ПВ=100%) |
53000 |
||
|
Важкий В (ПВ=40%) |
85000 |
|||
|
Середній С (ПВ=25%) |
109000 |
|||
|
Легкий Л (ПВ=15%) |
160000 |
|||
|
1500 об/хв |
Безперервний Б (ПВ=100%) |
– |
||
|
Важкий В (ПВ=40%) |
||||
|
Середній С (ПВ=25%) |
||||
|
Легкий Л (ПВ=15%) |
||||
|
Навантаження на вихідному валу, Н |
Режим роботи |
Безперервний Б (ПВ=100%) |
80000 |
|
|
Важкий В (ПВ=40%) |
160000 |
|||
|
Середній С (ПВ=25%) |
200000 |
|||
|
Легкий Л (ПВ=15%) |
||||
|
Вага пристрою, кг |
3700 |
|||
|
AWT |
Awб |
A |
A1 |
B |
H |
H1 |
h |
h1 |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
d |
n |
|
600 |
400 |
1200 |
760 |
860 |
1018 |
450 |
45 |
155 |
1905 |
1400 |
300 |
645 |
740 |
805 |
52 |
8 |
Розміри валів конічної форми циліндричного кранового редуктора Ц2-1000:
|
Вал, розташований на вході |
Вал, розташований на виході |
||||||||||
|
d |
d1 |
l |
l1 |
b |
t |
d |
d1 |
l |
l1 |
b |
t |
|
100 |
М72×4 |
210 |
165 |
25 |
50.88 |
220 |
М140×4 |
350 |
280 |
50 |
114 |

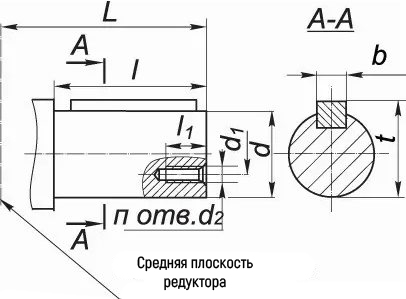

Розміри валів циліндричної форми кранового редуктора Ц2-1000:
|
Вал, розташований на виході |
||||||||
|
d |
d1 |
d2 |
l |
l1 |
b |
t |
n |
L |
|
220s6 |
140 |
М20 |
280 |
32 |
50 |
237 |
3 |
745 |

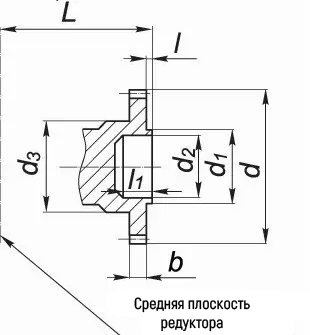

Таблиця розмірів валу, розташованого на виході, що має вигляд зубчастої напівмуфти редуктора Ц2-1000:
|
b |
d |
d1 |
d2 |
L |
l |
l1 |
Зачеплення |
|
|
m |
z |
|||||||
|
80 |
672 |
320F8 |
445 |
645 |
25 |
130 |
16 |
40 |

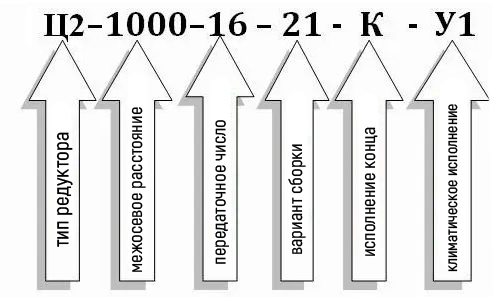

Приклад умовного позначення при замовленні:
