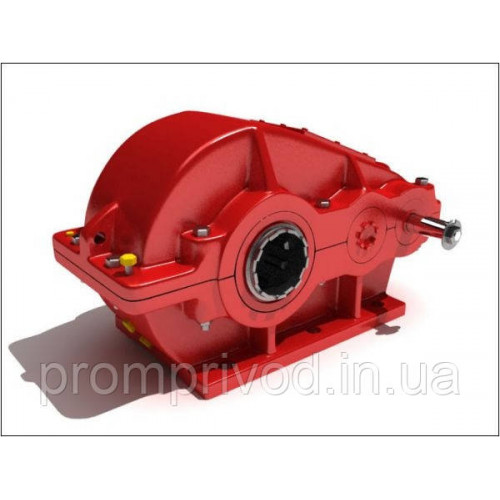

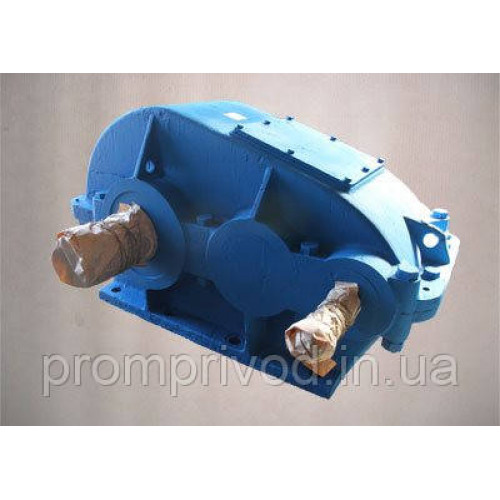

Редуктор Ц2-250-10
Редуктор Ц2-250-10 вельми потрібний і широко застосовується на виробництві. Принцип роботи редуктора полягає в зміні частоти обертання й крутних моментів у вантажних механізмах. Особливість цього редуктора в тому, що Як швидкохідний щабель використовується шевронне зачеплення.
Умови застосування редуктора Ц2-250-10:
• Має високий коефіцієнт корисної дії (понад 95%).
• Працює як зі змінними навантаженнями, так і в режимі 24 години.
• Обертання валів як в один, так і у зворотний бік.
• Точність передавання крутного моменту.
• Максимальна частота обертання вхідного вала не має перевищувати 1500 об./хв.
• Працює в помірно запиленому неагресивному середовищі.
• Навантаження одного напрямку або реверсивне.
Купуючи редуктори в компанії «Зевс», ви отримуєте якісне обслуговування. Надсилає товар в обмовлені терміни. Кожен пристрій перед відправленням проходить перевірку на герметизацію корпусу, плавність ходу, вібрацію і шум. Гарантия на товар 36 месяцев. Відсилання відбувається всією Україною.
Варіанти складання редуктора Ц2-250-10:
Технічні характеристики редуктора Ц2-250-10:
Передатне число |
10 |
||
Момент кручення на виході, Нм |
Режим роботи |
Безперервний Н (ПВ=100%) |
800 |
Дуже важкий ВТ (ПВ=60%) |
900 |
||
Важкий Т (ПВ=40%) |
1100 |
||
Середній С (ПВ=25%) |
1600 |
||
Легкий Л (ПВ=15%) |
2800 |
||
Швидкість радання швидкохідного вала, об/хв |
1500 |
||
Навантаження на вхідний валу, Н |
Режим роботи |
Безперервний Н (ПВ=100%) |
400 |
Важкий Т (ПВ=40%) |
750 |
||
Середній С (ПВ=25%) |
1000 |
||
Легкий Л (ПВ=15%) |
1100 |
||
Навантаження на вихідний валу, Н |
Режим роботи |
Безперервний Н (ПВ=100%) |
7000 |
Дуже важкий ВТ (ПВ=60%) |
6300 |
||
Важкий Т (ПВ=40%) |
8300 |
||
Середній С (ПВ=25%) |
10000 |
||
Легкий Л (ПВ=15%) |
13000 |
||
Вага пристрою, кг |
128 |
Розміри циліндричного кранового редуктора Ц2-250-10:
AWT |
Awб |
A |
A1 |
B |
H |
H1 |
h |
h1 |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
d |
n |
150 |
100 |
285 |
210 |
260 |
310 |
160 |
18 |
- |
515 |
400 |
75 |
183 |
220 |
280 |
22 |
4 |
Розміри валів конічної форми циліндричного кранового редуктора Ц2-250-10:
Вал, розташований на вході |
Вал, розташований на виході |
||||||||||
d |
d1 |
l |
l1 |
b |
t |
d |
d1 |
l |
l1 |
b |
t |
30 |
М20×1.5 |
80 |
58 |
5 |
15.55 |
65 |
М42×3 |
140 |
105 |
16 |
33.88 |
Вал, розташований на виході |
||||||||
d |
d1 |
d2 |
l |
l1 |
b |
t |
n |
L |
65r6 |
32 |
М10 |
105 |
20 |
18 |
71 |
2 |
255 |
b |
d |
d1 |
d2 |
L |
l |
l1 |
Зачеплення |
|
m |
z |
|||||||
20 |
147 |
72F8 |
95 |
198 |
8 |
38 |
3.5 |
40 |
