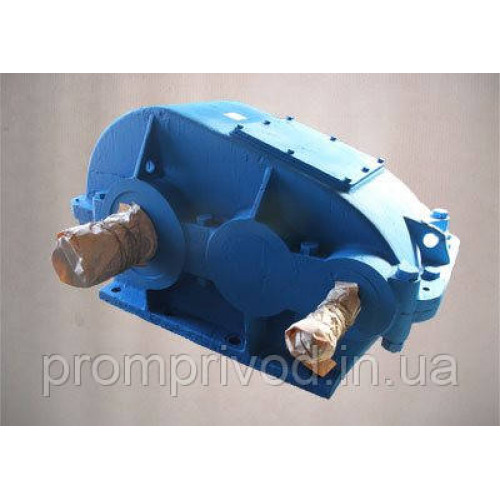

Редуктор Ц2-400-16
Двоступеневий циліндричний редуктор Ц2-400-16 застосовується в складі різних приводів для зміни їх швидкості обертання й крутного моменту.
Редуктори Ц2-400-16 дуже простий у застосуванні. Конструкція надійна та має захист від потрапляння в його механізм пилу. Корпус виготовлений із чавуну.
Робоче навантаження редуктора Ц2-400-16 може бути постійною або змінною. Редуктор надійно та якісно працює з періодичними зупинками та водночас може працювати цілу добу. Допускається застосування як на відкритому повітрі, так і в приміщенні або під навісом.
Переваги роботи з нами:
1.Висока якість виробів.
2. Ви отримуєте гарантію від виробника на 36 місяців.
3. Кваліфікований персонал.
4. Весь товар перед відправленням проходить перевірку на плавність ходу, шум, вібрацію.
5. Паспорт з усіма печатками ОТК
6. Відсилання в умовлені терміни.
7. Доставка по всій Україні.
8. За Харковом доставимо пристрої власним транспортом.
Варіанти складання редуктора Ц2-400-16:
Технічні характеристики редуктора Ц2-400-16:
|
Передатне число |
16 |
||
|
Момент кручення на виході, Нм |
Режим роботи |
Безперервний Н (ПВ=100%) |
3100 |
|
Дуже важкий ВТ (ПВ=60%) |
3650 |
||
|
Важкий Т (ПВ=40%) |
4600 |
||
|
Середній С (ПВ=25%) |
7300 |
||
|
Легкий Л (ПВ=15%) |
14000 |
||
|
Швидкість радання швидкохідного вала, об/хв |
1500 |
||
|
Навантаження на вхідний валу, Н |
Режим роботи |
Безперервний Н (ПВ=100%) |
900 |
|
Важкий Т (ПВ=40%) |
960 |
||
|
Середній С (ПВ=25%) |
2100 |
||
|
Легкий Л (ПВ=15%) |
2600 |
||
|
Навантаження на вихідний валу, Н |
Режим роботи |
Безперервний Н (ПВ=100%) |
13600 |
|
Дуже важкий ВТ (ПВ=60%) |
14000 |
||
|
Важкий Т (ПВ=40%) |
16900 |
||
|
Середній С (ПВ=25%) |
21000 |
||
|
Легкий Л (ПВ=15%) |
29000 |
||
|
Вага пристрою, кг |
385 |
||

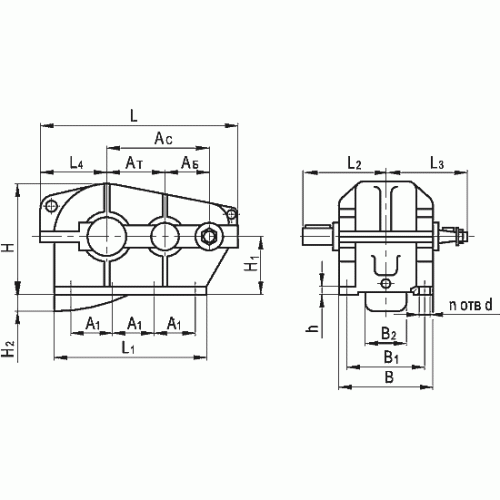

Розміри циліндричного кранового редуктора Ц2-400-16:
|
AWT |
Awб |
А |
A1 |
B |
H |
H1 |
h |
h1 |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
d |
n |
|
250 |
150 |
500 |
320 |
380 |
505 |
265 |
27 |
- |
805 |
640 |
150 |
286 |
325 |
375 |
33 |
6 |
Розміри валів конічної форми циліндричного кранового редуктора Ц2-400-16:
|
Вал, розташований на вході |
Вал, розташований на виході |
||||||||||
|
d |
d1 |
l |
l1 |
b |
t |
d |
d1 |
l |
l1 |
b |
t |
|
50 |
М36×3 |
110 |
82 |
12 |
25.95 |
95 |
М64×4 |
170 |
130 |
22 |
48.75 |
Розміри валів циліндричної форми кранового редуктора Ц2-400-16:
|
Вал, розташований на виході |
||||||||
|
d |
d1 |
d2 |
l |
l1 |
b |
t |
n |
L |
|
95r6 |
50 |
М12 |
130 |
22 |
25 |
104 |
2 |
350 |
Таблиця розмірів вала, розташованого на виході, що має вигляд зубчастої півмуфти редуктора Ц2-400-16:
|
b |
d |
d1 |
d2 |
L |
l |
l1 |
Зачеплення |
|
|
m |
z |
|||||||
|
30 |
252 |
110F8 |
140 |
280 |
10 |
60 |
6 |
40 |

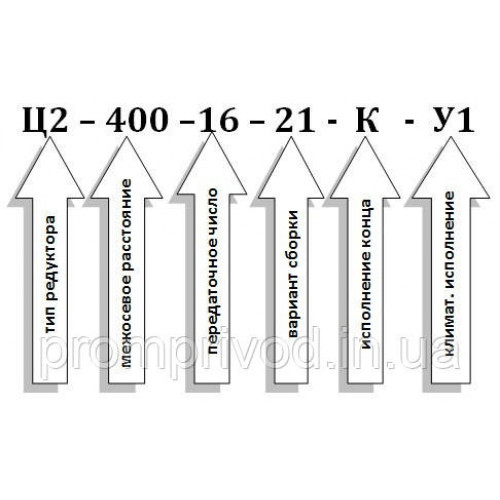

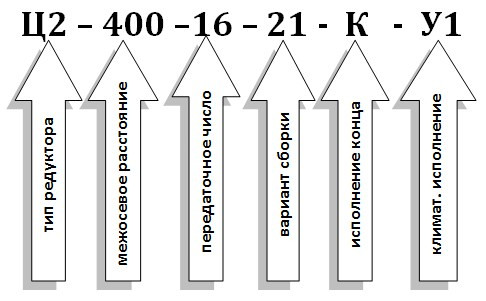

Приклад умовного позначення редуктора Ц2-400-16 у разі замовлення:
