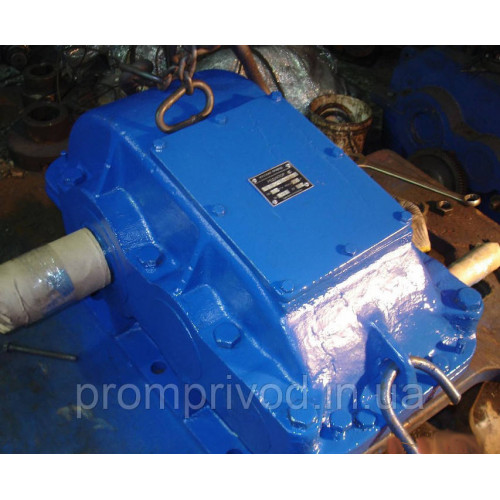

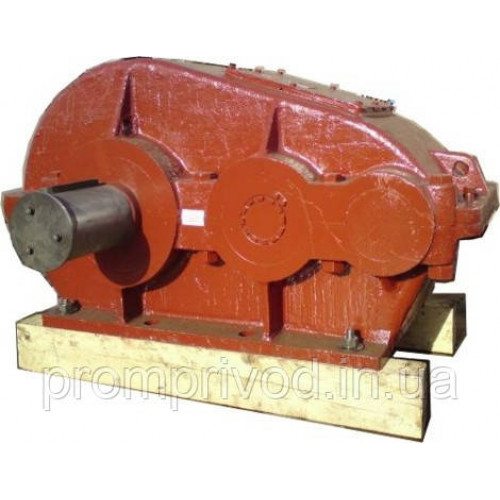

Редуктор Ц2-500-12,5
Редуктор Ц2-500-12,5 є двоступеневим горизонтальним пристроєм із циліндричним типом передавання. Такі редуктори використовують у різних галузях машинобудування. Застосовується для зміни крутного моменту та числа обертів різних пристроїв, як-от електродвигуни та приводи. Редуктор надійний і простий в експлуатації.
Умови застосування редуктора Ц2-500-12,5:
• обертання валів можливе в будь-який бік,
• швидкість обертання на виході до 1500 обертів за хвилину,
• середовище неагресивне, невибухо безпечне з помірною запорошеністю.
• робота за повного навантаження і зі змінними зупинками,
• застосовують у помірному, сухому або вологому тропічному кліматі, згідно з ГОСТом 15150-69.
Заявляючи редуктори в нас, ви отримуєте низку переваг, як-от: якість товару завжди на найвищому рівні, кожен пристрій проходить низку перевірок перед відправленням, ви отримуєте гарантію від виробника на 36 місяців, відправлення відбувається в зазначені терміни. Доставка по всій Україні, за Харковом ми доставимо товар власним транспортом.
Варіанти складання редуктора Ц2-500-12,5:
Технічні характеристики редуктора Ц2-500-12,5:
|
Передатне число |
12.5 |
||
|
Момент кручення на виході, Нм |
Режим роботи |
Безперервний Н (ПВ=100%) |
6000 |
|
Дуже важкий ВТ (ПВ=60%) |
7300 |
||
|
Важкий Т (ПВ=40%) |
8500 |
||
|
Середній С (ПВ=25%) |
14000 |
||
|
Легкий Л (ПВ=15%) |
24000 |
||
|
Швидкість радання швидкохідного вала, об/хв |
1500 |
||
|
Навантаження на вхідний валу, Н |
Режим роботи |
Безперервний Н (ПВ=100%) |
2500 |
|
Важкий Т (ПВ=40%) |
3000 |
||
|
Середній С (ПВ=25%) |
4200 |
||
|
Легкий Л (ПВ=15%) |
5500 |
||
|
Навантаження на вихідний валу, Н |
Режим роботи |
Безперервний Н (ПВ=100%) |
14000 |
|
Дуже важкий ВТ (ПВ=60%) |
14000 |
||
|
Важкий Т (ПВ=40%) |
23000 |
||
|
Середній С (ПВ=25%) |
29500 |
||
|
Легкий Л (ПВ=15%) |
38700 |
||
|
Вага пристрою, кг |
615 |
||
Розміри циліндричного кранового редуктора Ц2-500-12,5:
|
AWT |
Awб |
A |
A1 |
B |
H |
H1 |
h |
h1 |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
d |
n |
|
300 |
200 |
640 |
360 |
440 |
598 |
315 |
30 |
- |
985 |
785 |
190 |
340 |
390 |
445 |
39 |
6 |
Розміри валів конічної форми циліндричного кранового редуктора Ц2-500-12,5:
|
Вал, розташований на вході |
Вал, розташований на виході |
||||||||||
|
d |
d1 |
l |
l1 |
b |
t |
d |
d1 |
l |
l1 |
b |
t |
|
60 |
М42×3 |
140 |
105 |
16 |
31.38 |
110 |
М80×4 |
210 |
165 |
25 |
55.88 |
Розміри валів циліндричної форми кранового редуктора Ц2-500-12,5:
|
Вал, розташований на виході |
||||||||
|
d |
d1 |
d2 |
l |
l1 |
b |
t |
n |
L |
|
110s6 |
80 |
М12 |
165 |
22 |
28 |
120 |
3 |
410 |
Таблиця розмірів вала, розташованого на виході, що має вигляд зубчастої півмуфти редуктора Ц2-500-12,5:
|
b |
d |
d1 |
d2 |
L |
l |
l1 |
Зачеплення |
|
|
m |
z |
|||||||
|
40 |
336 |
150F8 |
215 |
330 |
15 |
65 |
8 |
40 |
