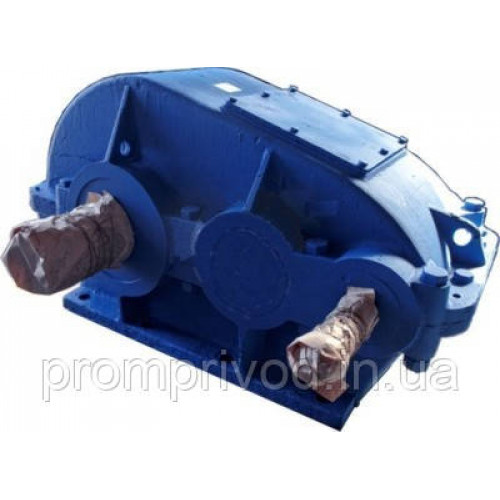

Редуктор Ц2-500-31,5
Двоступеневий циліндричний крановий редуктор Ц2-500-31,5 підходить для встановлення в механізмах вантажного обладнання та різних машин для зміни параметрів обертання.
У редукторів серії Ц2-500-31,5, також є низка умов для їх застосування:
• навантаження може здійснюватися в постійному або змінному режимі,
• можуть застосовуватися під час тривалої роботи або з періодичними паузами,
• швидкість обертання на вході не має бути більш ніж 1500 об/хв,
• температура зовнішнього середовища від -40 до +50 градусів Цельсія,
• середовище роботи неагресивне з помірною запиленістю,
• може експлуатуватися в помірному або тропічному кліматі згідно з ГОСТом 15150-69
Зателефонувавши нашим менеджерам, ви отримаєте всю необхідну інформацію про продукцію. Компанія «Зевс» надає гарантію від виробника на 36 місяців. Кожен редуктор проходить перевірку перед відправленням на плавність ходу, шум і вібрацію. Відсилання відбувається в умовлені терміни. Доставка по всій Україні.
Варіанти складання редуктора Ц2-500-31,5:
Технічні характеристики редуктора Ц2-500-31,5:
Передатне число |
31.5 |
||
Момент кручення на виході, Нм |
Режим роботи |
Безперервний Н (ПВ=100%) |
5500 |
Дуже важкий ВТ (ПВ=60%) |
6500 |
||
Важкий Т (ПВ=40%) |
9500 |
||
Середній С (ПВ=25%) |
18000 |
||
Легкий Л (ПВ=15%) |
26000 |
||
Швидкість радання швидкохідного вала, об/хв |
1500 |
||
Навантаження на вхідний валу, Н |
Режим роботи |
Безперервний Н (ПВ=100%) |
1100 |
Важкий Т (ПВ=40%) |
2000 |
||
Середній С (ПВ=25%) |
3000 |
||
Легкий Л (ПВ=15%) |
3700 |
||
Навантаження на вихідний валу, Н |
Режим роботи |
Безперервний Н (ПВ=100%) |
13600 |
Дуже важкий ВТ (ПВ=60%) |
14000 |
||
Важкий Т (ПВ=40%) |
24350 |
||
Середній С (ПВ=25%) |
22000 |
||
Легкий Л (ПВ=15%) |
40300 |
||
Вага пристрою, кг |
615 |
Розміри циліндричного кранового редуктора Ц2-500-31,5:
AWT |
Awб |
A |
A1 |
B |
H |
H1 |
h |
h1 |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
d |
n |
300 |
200 |
640 |
360 |
440 |
598 |
315 |
30 |
- |
985 |
785 |
190 |
340 |
390 |
445 |
39 |
6 |
Розміри валів конічної форми циліндричного кранового редуктора Ц2-500-31,5:
Вал, розташований на вході |
Вал, розташований на виході |
||||||||||
d |
d1 |
l |
l1 |
b |
t |
d |
d1 |
l |
l1 |
b |
t |
60 |
М42×3 |
140 |
105 |
16 |
31.38 |
110 |
М80×4 |
210 |
165 |
25 |
55.88 |
Вал, розташований на виході |
||||||||
d |
d1 |
d2 |
l |
l1 |
b |
t |
n |
L |
110s6 |
80 |
М12 |
165 |
22 |
28 |
120 |
3 |
410 |
Таблиця розмірів вала, розташованого на виході, що має вигляд зубчастої півмуфти редуктора Ц2-500-31,5:
b |
d |
d1 |
d2 |
L |
l |
l1 |
Зачеплення |
|
m |
z |
|||||||
40 |
336 |
150F8 |
215 |
330 |
15 |
65 |
8 |
40 |
