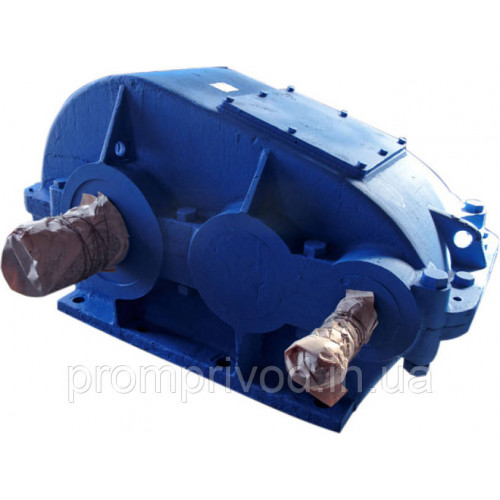

Редуктор Ц2-650-12,5
Циліндричний двоступеневий редуктор Ц2-650-12,5 — це механізм, розташований у чавунному корпусі, використовується для зміни крутного моменту та частоти обертання. Широко застосовується в багатьох галузях машинобудування. Має просте застосування і надійну конструкцію.
Редуктор Ц2-650-12,5 застосовують за температури зовнішнього середовища від -40 до +50 градусів Цельсія. Навантаження на механізм може бути безперервним або змінним у разі постійної роботи, а також роботи з перервами. Вали обертаються в будь-якому з напрямків.
Переваги роботи з нами:
1.Висока якість виробів.
2. Ви отримуєте гарантію від виробника на 36 місяців.
3. Кваліфікований персонал.
4. Весь товар перед відправленням проходить перевірку на плавність ходу, шум, вібрацію.
5. Перевірка на герметизацію корпусу.
6. Відсилання в обмовлені терміни.
7. Доставка по всій Україні.
Варіанти складання редуктора Ц2-650-12,5:
Технічні характеристики редуктора Ц2-650-12,5:
|
Передатне число |
12.5 |
||
|
Момент кручення на виході, Нм |
Режим роботи |
Безперервний Н (ПВ=100%) |
14500 |
|
Дуже важкий ВТ (ПВ=60%) |
17000 |
||
|
Важкий Т (ПВ=40%) |
14500 |
||
|
Середній С (ПВ=25%) |
25000 |
||
|
Легкий Л (ПВ=15%) |
40000 |
||
|
Швидкість радання швидкохідного вала, об/хв |
1500 |
||
|
>Навантаження на вхідний валу, Н |
Режим роботи |
Безперервний Н (ПВ=100%) |
4700 |
|
Важкий Т (ПВ=40%) |
4700 |
||
|
Середній С (ПВ=25%) |
6250 |
||
|
Легкий Л (ПВ=15%) |
7000 |
||
|
Навантаження на вихідний валу, Н |
Режим роботи |
Безперервний Н (ПВ=100%) |
30000 |
|
Дуже важкий ВТ (ПВ=60%) |
25000 |
||
|
Важкий Т (ПВ=40%) |
30000 |
||
|
Середній С (ПВ=25%) |
40000 |
||
|
Легкий Л (ПВ=15%) |
50000 |
||
|
Вага пристрою, кг |
1170 |
||
Розміри циліндричного кранового редуктора Ц2-650-12,5:
|
AWT |
Awб |
A |
A1 |
B |
H |
H1 |
h |
h1 |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
d |
n |
|
400 |
250 |
780 |
470 |
560 |
695 |
315 |
36 |
95 |
1270 |
910 |
190 |
443 |
480 |
550 |
39 |
8 |
Розміри валів конічної форми циліндричного кранового редуктора Ц2-650-12,5:
|
Вал, розташований на вході |
Вал, розташований на виході |
||||||||||
|
d |
d1 |
l |
l1 |
b |
t |
d |
d1 |
l |
l1 |
b |
t |
|
70 |
М48×3 |
140 |
105 |
18 |
36.38 |
140 |
М100×4 |
250 |
200 |
32 |
72 |
Розміри валів циліндричної форми кранового редуктора Ц2-650-12,5:
|
Вал, розташований на виході |
||||||||
|
d |
d1 |
d2 |
l |
l1 |
b |
t |
n |
L |
|
140s6 |
80 |
М12 |
200 |
22 |
36 |
152 |
3 |
510 |
Таблиця розмірів вала, розташованого на виході, що має вигляд зубчастої півмуфти редуктора Ц2-650-12,5:
|
b |
d |
d1 |
d2 |
L |
l |
l1 |
Зачеплення |
|
|
m |
z |
|||||||
|
50 |
420 |
160F8 |
230 |
410 |
15 |
70 |
10 |
40 |
