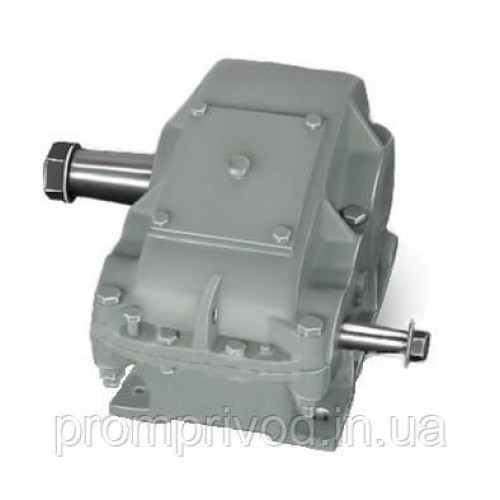

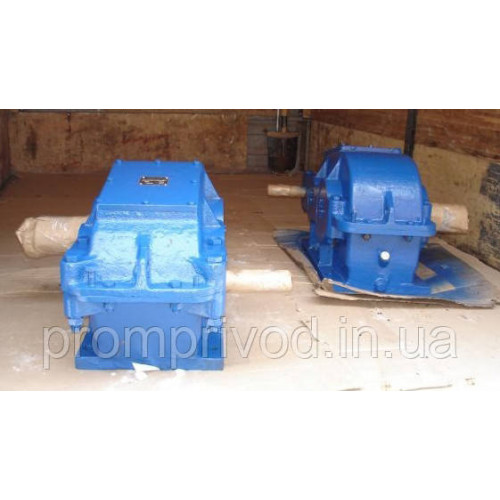

Редуктор Ц2-650-25
Двоступеневий горизонтальний редуктор Ц2-650-25 може застосовуватися в різних галузях машинобудування для зміни крутного моменту та швидкості обертання різних електродвигунів і приводів. Має високий рівень ККД.
Умови застосування редуктора Ц2-650-25: пряме та зворотне обертання валів, окружна швидкість яких не вище ніж 12 м/сек., температура зовнішнього середовища від -40 °C до 50 °C, продуктивно працює як у разі непостійних навантажень, з зупинками, так і в режимі 24 години, працює в запиленій, але неагресивній среде.
Заявляючи редуктори в компанії «Зевс», ви отримуєте низку переваг:
1.Висока якість виробів.
2. Ви отримуєте гарантію від виробника на 36 місяців.
3. Кваліфікований персонал.
4. Весь товар перед відправленням проходить перевірку на плавність ходу, шум, вібрацію.
5. Перевірка на герметизацію корпусу.
6. Відсилання в обмовлені терміни.
7. Доставка по всій Україні.
Варіанти складання редуктора Ц2-650-25:
Технічні характеристики редуктора Ц2-650-25:
Передатне число |
25 |
||
Момент кручення на виході, Нм |
Режим роботи |
Безперервний Н (ПВ=100%) |
16000 |
Дуже важкий ВТ (ПВ=60%) |
18000 |
||
Важкий Т (ПВ=40%) |
16000 |
||
Середній С (ПВ=25%) |
33500 |
||
Легкий Л (ПВ=15%) |
57500 |
||
Швидкість радання швидкохідного вала, об/хв |
1500 |
||
>Навантаження на вхідний валу, Н |
Режим роботи |
Безперервний Н (ПВ=100%) |
3100 |
Важкий Т (ПВ=40%) |
2800 |
||
Середній С (ПВ=25%) |
3600 |
||
Легкий Л (ПВ=15%) |
5700 |
||
Навантаження на вихідний валу, Н |
Режим роботи |
Безперервний Н (ПВ=100%) |
30000 |
Дуже важкий ВТ (ПВ=60%) |
25000 |
||
Важкий Т (ПВ=40%) |
30000 |
||
Середній С (ПВ=25%) |
45000 |
||
Легкий Л (ПВ=15%) |
57000 |
||
Вага пристрою, кг |
1170 |
Розміри циліндричного кранового редуктора Ц2-650-25:
AWT |
Awб |
A |
A1 |
B |
H |
H1 |
h |
h1 |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
d |
n |
400 |
250 |
780 |
470 |
560 |
695 |
315 |
36 |
95 |
1270 |
910 |
190 |
443 |
480 |
550 |
39 |
8 |
Розміри валів конічної форми циліндричного кранового редуктора Ц2-650-650:
Вал, розташований на вході |
Вал, розташований на виході |
||||||||||
d |
d1 |
l |
l1 |
b |
t |
d |
d1 |
l |
l1 |
b |
t |
70 |
М48×3 |
140 |
105 |
18 |
36.38 |
140 |
М100×4 |
250 |
200 |
32 |
72 |
Розміри валів циліндричної форми кранового редуктора Ц2-650-25:
Вал, розташований на виході |
||||||||
d |
d1 |
d2 |
l |
l1 |
b |
t |
n |
L |
140s6 |
80 |
М12 |
200 |
22 |
36 |
152 |
3 |
510 |
Таблиця розмірів вала, розташованого на виході, що має вигляд зубчастої півмуфти редуктора Ц2-650-25:
b |
d |
d1 |
d2 |
L |
l |
l1 |
Зачеплення |
|
m |
z |
|||||||
50 |
420 |
160F8 |
230 |
410 |
15 |
70 |
10 |
40 |
