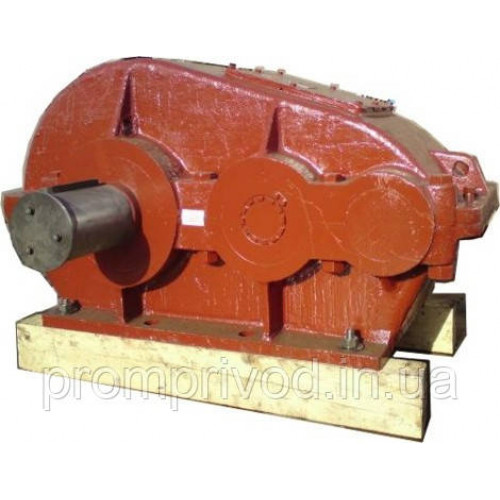

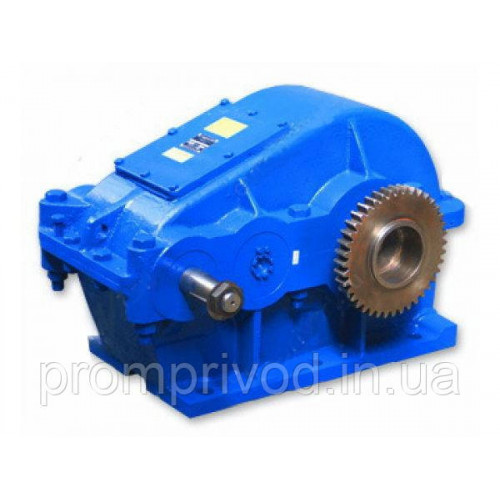

Редуктор Ц2-650-50
Редуктори Ц2-650-50 являють собою двоступеневі кранові горизонтально-орієнтовані редуктори, які виготовляють зі шліфованими твердими зубчастими парами, виробленими з евольвентним зачепленням. Завдяки своїй будові ці редуктори мають знижений рівень шуму приводу.
Редуктори Ц2-650-50 стабільно працюють під час різних навантажень. Швидкість обертання вихідного вала становить від 600 до 1500об./хв. Вали обертаються в будь-який бік. Редуктори можуть експлуатуватися в сухих, помірних (У), а також тропічних (Т) кліматичних умовах (ГОСТ 15150-69), за температури від -40 до +50 градусів Цельсія.
Заявляючи редуктори в компанії «Зевс», ви отримуєте низку переваг:
1.Висока якість виробів.
2. Ви отримуєте гарантію від виробника на 36 місяців.
3. Кваліфікований персонал.
4. Весь товар перед відправленням проходить перевірку на плавність ходу, шум, вібрацію.
5. Перевірка на герметизацію корпусу.
6. Відсилання в обмовлені терміни.
7. Доставка по всій Україні.
Варіанти складання редуктора Ц2-650-50:
Технічні характеристики редуктора Ц2-650-50:
|
Передатне число |
50 |
||
|
Момент кручення на виході, Нм |
Режим роботи |
Безперервний Н (ПВ=100%) |
15000 |
|
Дуже важкий ВТ (ПВ=60%) |
18000 |
||
|
Важкий Т (ПВ=40%) |
15000 |
||
|
Середній С (ПВ=25%) |
33500 |
||
|
Легкий Л (ПВ=15%) |
57500 |
||
|
Швидкість радання швидкохідного вала, об/хв |
1500 |
||
|
>Навантаження на вхідний валу, Н |
Режим роботи |
Безперервний Н (ПВ=100%) |
2100 |
|
Важкий Т (ПВ=40%) |
2100 |
||
|
Середній С (ПВ=25%) |
3600 |
||
|
Легкий Л (ПВ=15%) |
4000 |
||
|
Навантаження на вихідний валу, Н |
Режим роботи |
Безперервний Н (ПВ=100%) |
30000 |
|
Дуже важкий ВТ (ПВ=60%) |
25000 |
||
|
Важкий Т (ПВ=40%) |
30000 |
||
|
Середній С (ПВ=25%) |
45000 |
||
|
Легкий Л (ПВ=15%) |
57000 |
||
|
Вага пристрою, кг |
1170 |
||
Розміри циліндричного кранового редуктора Ц2-650-50:
|
AWT |
Awб |
A |
A1 |
B |
H |
H1 |
h |
h1 |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
d |
n |
|
400 |
250 |
780 |
470 |
560 |
695 |
315 |
36 |
95 |
1270 |
910 |
190 |
443 |
480 |
550 |
39 |
8 |
Розміри валів конічної форми циліндричного кранового редуктора Ц2-650-50:
|
Вал, розташований на вході |
Вал, розташований на виході |
||||||||||
|
d |
d1 |
l |
l1 |
b |
t |
d |
d1 |
l |
l1 |
b |
t |
|
70 |
М48×3 |
140 |
105 |
18 |
36.38 |
140 |
М100×4 |
250 |
200 |
32 |
72 |
Розміри валів циліндричної форми кранового редуктора Ц2-650-50:
|
Вал, розташований на виході |
||||||||
|
d |
d1 |
d2 |
l |
l1 |
b |
t |
n |
L |
|
140s6 |
80 |
М12 |
200 |
22 |
36 |
152 |
3 |
510 |
Таблиця розмірів вала, розташованого на виході, що має вигляд зубчастої півмуфти редуктора Ц2-650-50:
|
b |
d |
d1 |
d2 |
L |
l |
l1 |
Зачеплення |
|
|
m |
z |
|||||||
|
50 |
420 |
160F8 |
230 |
410 |
15 |
70 |
10 |
40 |
