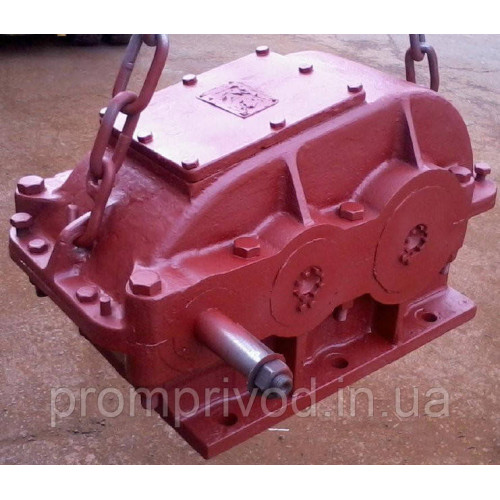

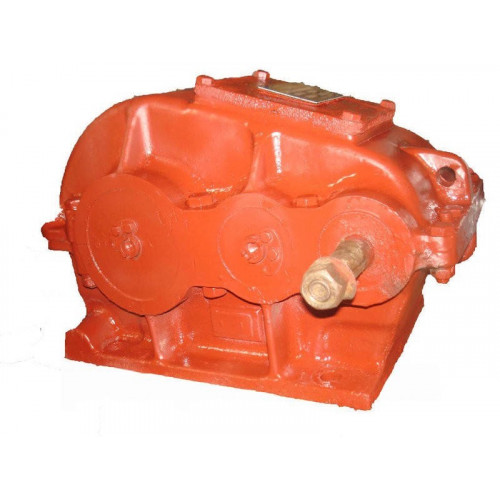

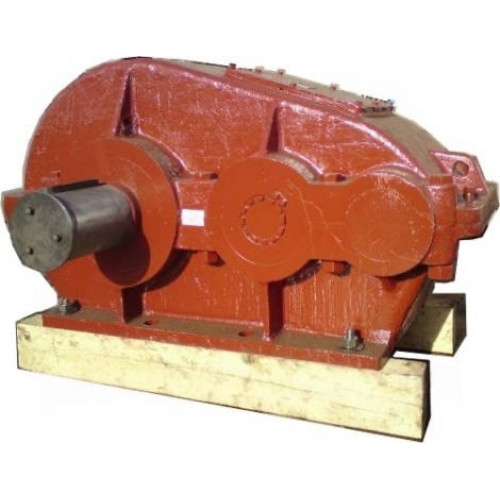

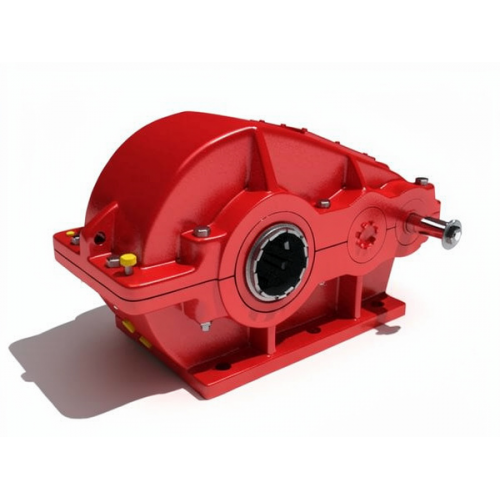

Редуктор Ц2-750-40
Горизонтальний редуктор із циліндричним типом передавання Ц2-750-40 є двоступеневим. Він застосовується з різними приводами для зміни їх числа обертів і крутного моменту. Це надійний помічник із широким спектром застосування в галузях машинобудування.
Умови застосування редуктора Ц2-750-40:
• Застосовують у слабо запиленому приміщенні або просто неба.
• Засіб їх застосування не має бути агресивною та вибухонебезпечною.
• Обертання валів можливе в різні боки.
• Редуктори працюють у разі змінних навантажень із періодичними зупинками, а також у режимі 24 години.
• швидкість обертання на вході не має бути більш ніж 1500 об/хв, окружна швидкість зубчастих передач не має перевищувати 12 м/с.
• Ці редуктори продуктивно працюють як із прямою, так і з реверсивним навантаженням.
Наші фахівці проконсультують на будь-якому запиту, що цікавить Вас, та допоможуть оформити замовлення. Компанія «Зевс» надає гарантію від виробника на 36 місяців. Кожен редуктор проходить перевірку перед відправленням на плавність ходу, шум і вібрацію. Відсилання відбувається в умовлені терміни. Доставка по всій Україні

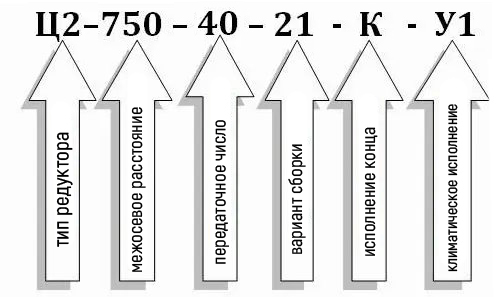

Варіанти складання редуктора Ц2-750-40:
Технічні характеристики редуктора Ц2-750-40:
Передатне число |
40 |
|||
Момент кручення на виході, Нм |
Режим роботи |
Безперервний Н (ПВ=100%) |
20600 |
|
Дуже важкий ВТ (ПВ=60%) |
25000 |
|||
Важкий Т (ПВ=40%) |
25000 |
|||
Середній С (ПВ=25%) |
53000 |
|||
Легкий Л (ПВ=15%) |
73000 |
|||
Швидкість радання швидкохідного вала, об/хв |
1500 |
|||
Навантаження на вхідний валу, Н |
Режим роботи |
Безперервний Н (ПВ=100%) |
2800 |
|
Важкий Т (ПВ=40%) |
3100 |
|||
Середній С (ПВ=25%) |
4500 |
|||
Легкий Л (ПВ=15%) |
5300 |
|||
Навантаження на вихідний валу, Н |
Режим роботи |
Безперервний Н (ПВ=100%) |
35800 |
|
Дуже важкий ВТ (ПВ=60%) |
32000 |
|||
Важкий Т (ПВ=40%) |
41200 |
39500 |
||
Середній С (ПВ=25%) |
54400 |
57500 |
||
Легкий Л (ПВ=15%) |
64700 |
67500 |
||
Вага пристрою, кг |
1650 |
Розміри циліндричного кранового редуктора Ц2-750-40:
AWT |
Awб |
A |
A1 |
B |
H |
H1 |
h |
h1 |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
d |
n |
450 |
300 |
900 |
560 |
650 |
783 |
355 |
40 |
100 |
1455 |
1040 |
225 |
494 |
570 |
645 |
46 |
8 |
Розміри валів конічної форми циліндричного кранового редуктора Ц2-750-40:
Вал, розташований на вході |
Вал, розташований на виході |
||||||||||
d |
d1 |
l |
l1 |
b |
t |
d |
d1 |
l |
l1 |
b |
t |
80 |
М56×4 |
170 |
130 |
20 |
41.25 |
170 |
М125×4 |
300 |
240 |
40 |
88 |

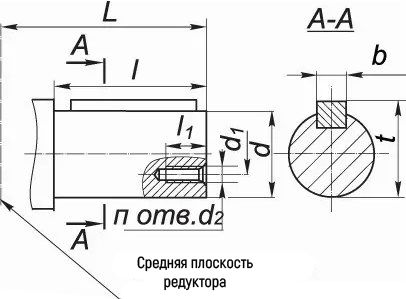

Вал, розташований на виході |
||||||||
d |
d1 |
d2 |
l |
l1 |
b |
t |
n |
L |
170s6 |
105 |
М16 |
240 |
26 |
40 |
184 |
3 |
595 |

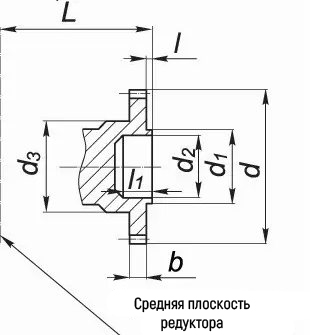

b |
d |
d1 |
d2 |
L |
l |
l1 |
Зачеплення |
|
m |
z |
|||||||
60 |
504 |
200F8 |
290 |
480 |
20 |
90 |
12 |
40 |
